25-11: Насос группа — HITACHI LX15SL-7

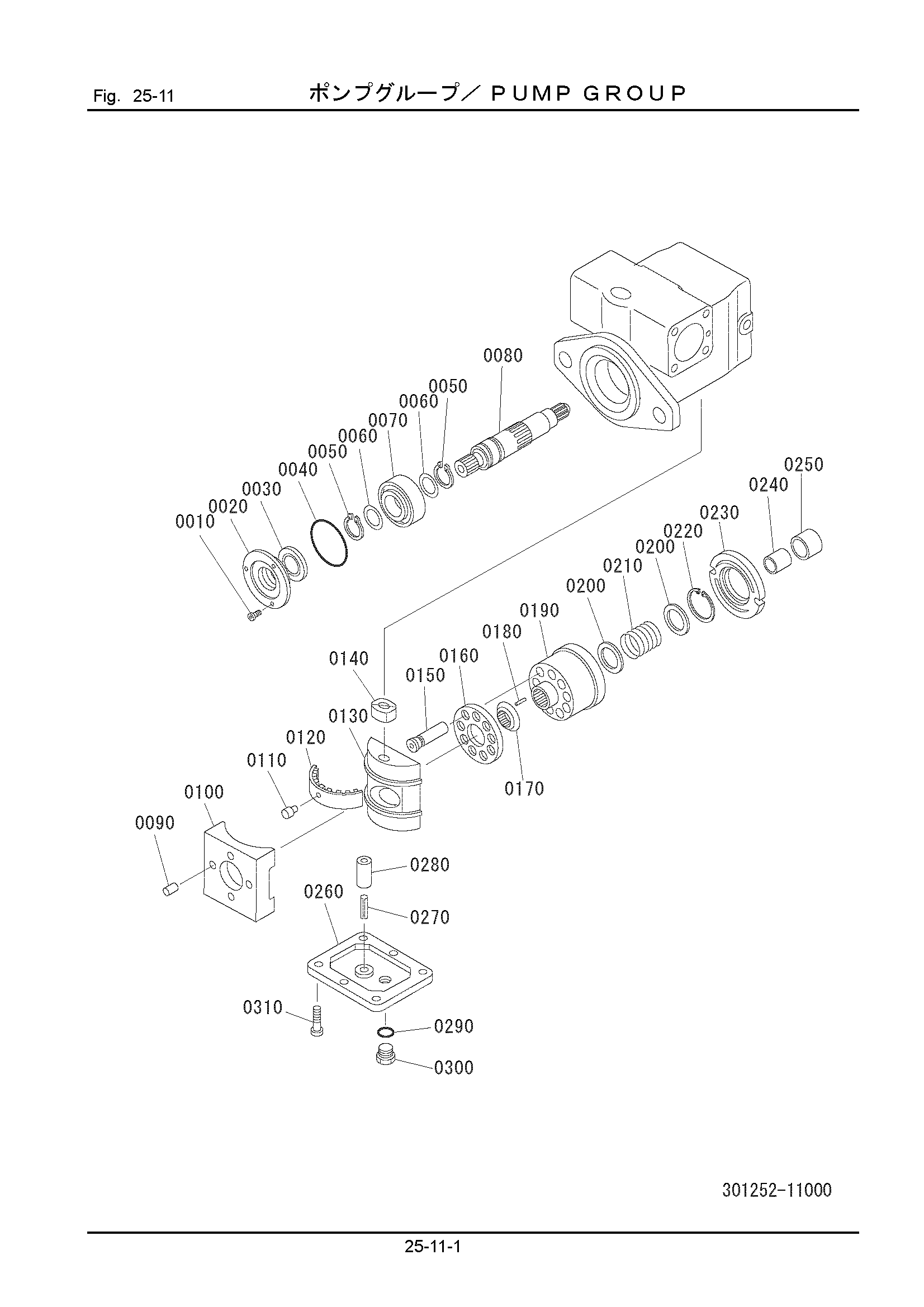

Заводская схема «25-11: Насос группа» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301252-00000 | Насос AS | 1 | |
| 0010 | 100931-05016 | Болт | 3 |
| 0020 | 301255-21110 | Крышка, масляный уплотнение | 1 |
| 0030 | 301255-21120 | Масляный уплотнение | 1 |
| 0040 | 301255-21380 | Уплотнительное кольцо | 1 |
| 0050 | 111511-03015 | Стопорное кольцо | 2 |
| 0060 | 323251-11260 | Пластина | 2 |
| 0290 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0300 | 322251-11780 | Пробка | 1 |
| 0310 | 100931-08020 | Болт | 6 |
| 301251-99110 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
