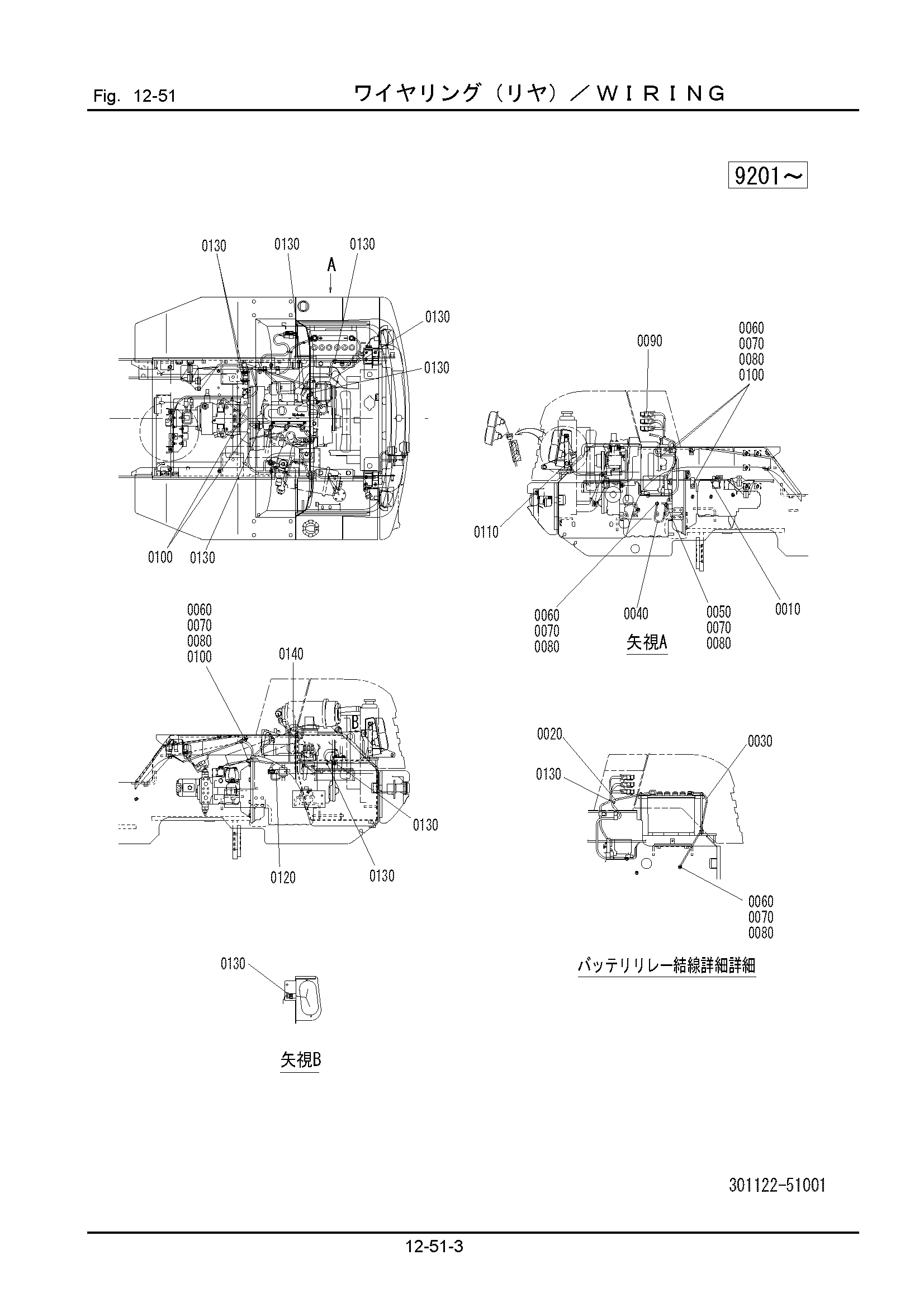

12-51: Проводка — HITACHI LX15SL-7
Заводская схема «12-51: Проводка» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301122-51130 | Жгут проводов | 1 |
| 0020 | 301122-51140 | Трос | 1 |
| 0030 | 301126-51140 | Трос | 1 |
| 0040 | 301126-51160 | Трос | 1 |
| 0050 | 100412-10060 | Болт | 1 |
| 0060 | 100112-10020 | Болт | 6 |
| 0070 | 108002-10025 | W/S | 7 |
| 0080 | 108202-10020 | Шайба | 7 |
| 0090 | 323125-51110 | Предохранитель | 3 |
| 0100 | 360111-51290 | Хомут | 6 |
| 0110 | 336121-51170 | Хомут | 1 |
| 0120 | 314121-51170 | Хомут | 1 |
| 0130 | 130410-05000 | Хомут, трос | 12 |
| 0140 | 130410-10000 | Хомут, трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
