53-11: Трубопроводы — HITACHI LX15SL-7

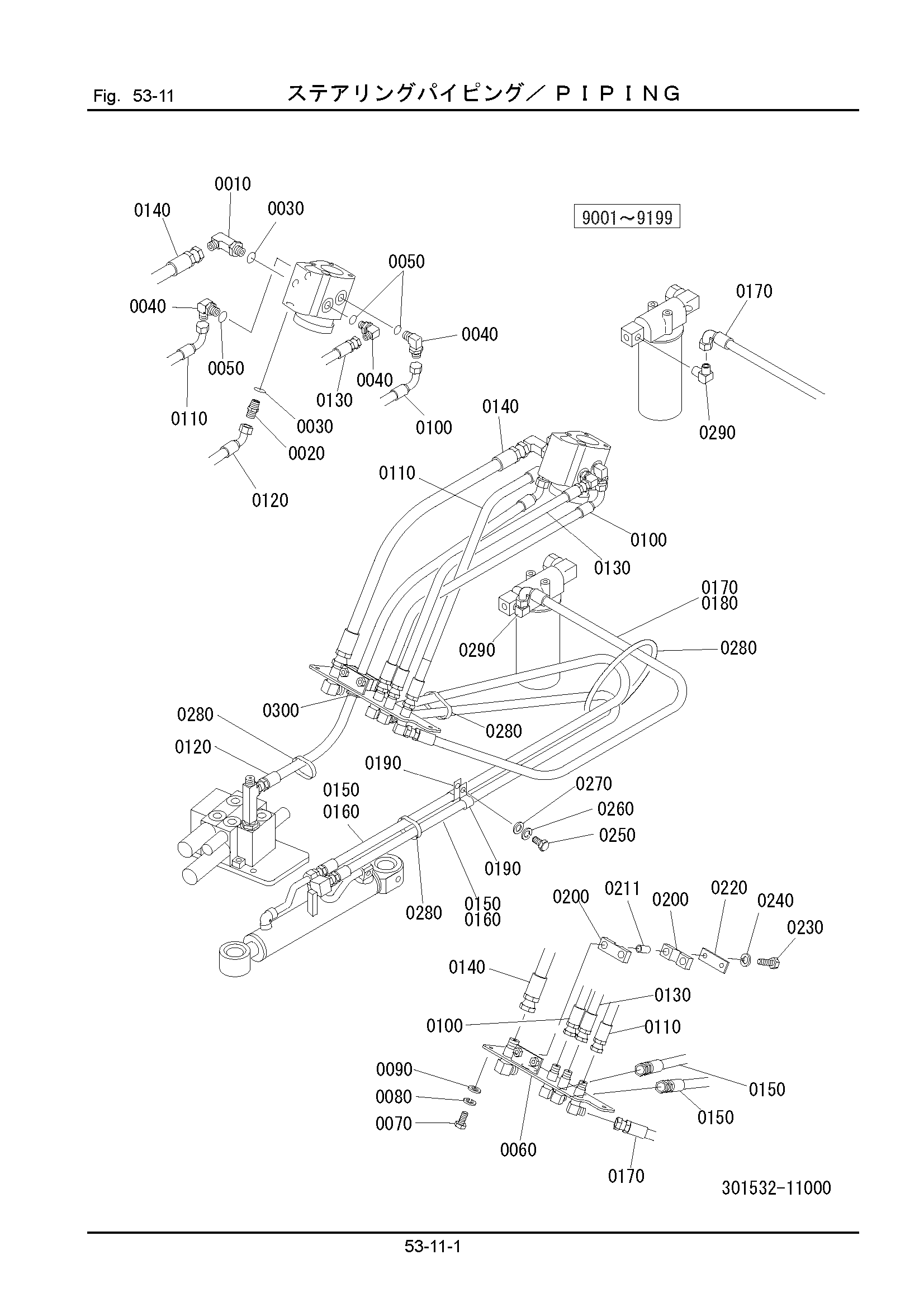

Заводская схема «53-11: Трубопроводы» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124304-04000 | Угловой штуцер | 1 |
| 0020 | 124301-04000 | Разъём | 1 |
| 0030 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0040 | 124303-03000 | Угловой штуцер | 3 |
| 0050 | 120011-01400 | Уплотнительное кольцо | 3 |
| 0060 | 301532-11110 | Блок | 1 |
| 0070 | 100112-08020 | Болт | 3 |
| 0080 | 108002-08020 | W/S | 3 |
| 0090 | 108202-08016 | Шайба | 3 |
| 0100 | 128540-09040 | Шланг | 1 |
| 0110 | 128560-09045 | Шланг | 1 |
| 0120 | 128440-12080 | Шланг | 1 |
| 0130 | 125240-09040 | Шланг | 1 |
| 0140 | 125240-12040 | Шланг | 1 |
| 0150 | 125240-09110 | Шланг | 2 |
| 0160 | 132110-15110 | Трубка, коил | 2 |
| 0170 | 128560-09095 | Шланг | 1 |
| 0180 | 132110-15095 | Трубка, коил | 1 |
| 0190 | 334271-11140 | Хомут | 2 |
| 0200 | 337821-12130 | Резиновая прокладка | 2 |
| 0211 | 337821-11180 | Трубка | 2 |
| 0220 | 348921-11170 | Пластина | 1 |
| 0230 | 100112-08055 | Болт | 2 |
| 0240 | 108002-08020 | W/S | 2 |
| 0250 | 100112-10030 | Болт | 1 |
| 0260 | 108002-10025 | W/S | 1 |
| 0270 | 108202-10020 | Шайба | 1 |
| 0280 | 130410-05000 | Хомут, трос | 6 |
| 0290 | 123304-03030 | Угловой штуцер | 1 |
| 0300 | 156100-30300 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
