935-72: Дверь — HITACHI LX15SL-7

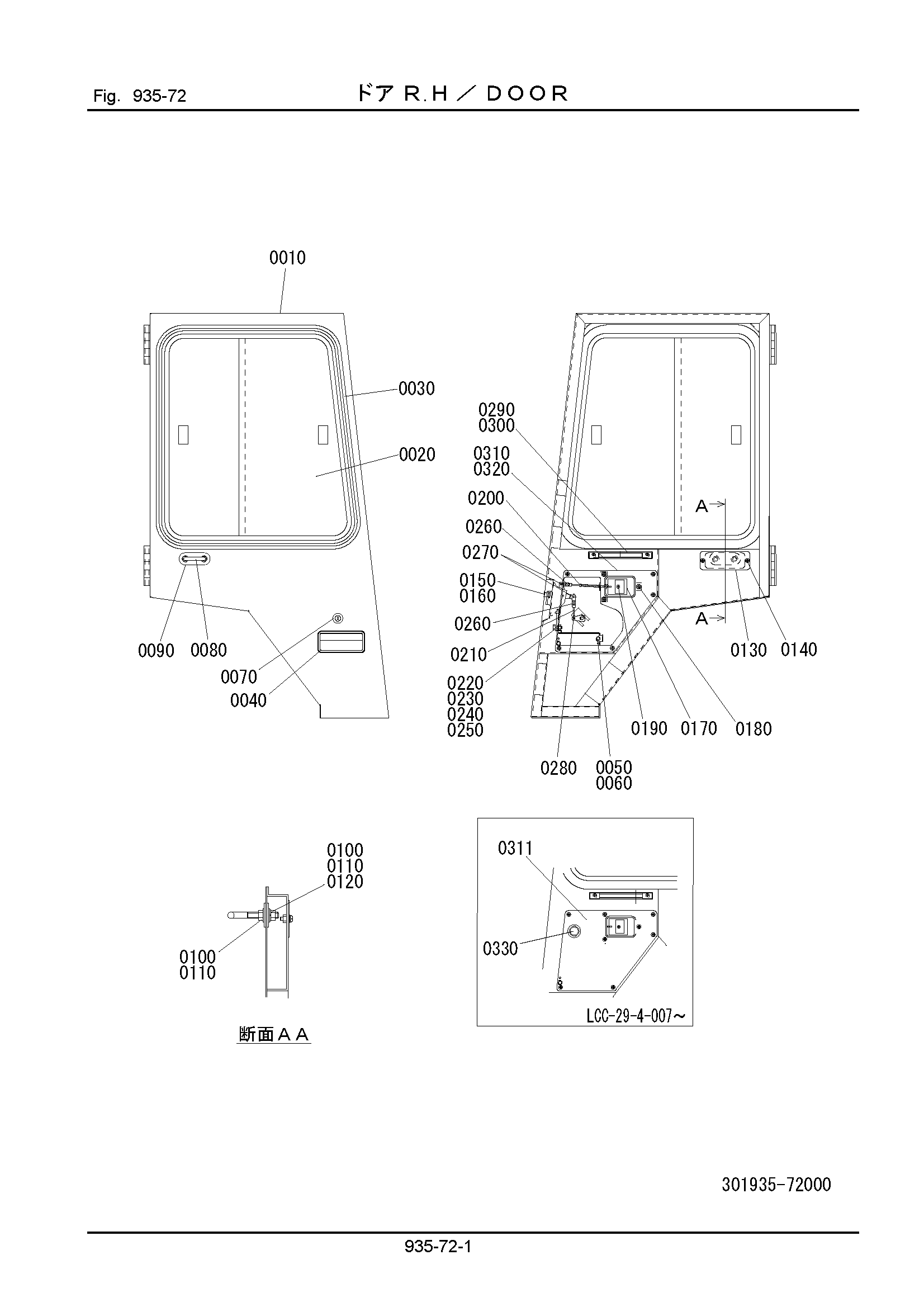

Заводская схема «935-72: Дверь» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 301935-72120 | Сасх и стекло AS правый | 1 |
| 0030 | 145100-08025 | Резиновый, H | 1 |
| 0040 | 301935-72130 | Рукоятка правый | 1 |
| 0050 | 100112-06010 | Болт | 2 |
| 0060 | 108002-06015 | W/S | 2 |
| 0070 | 301935-72140 | Блокировка в сборе | 1 |
| 0080 | 301935-72150 | U болт | 1 |
| 0090 | 301935-72160 | Пластина | 2 |
| 0100 | 103312-10080 | Гайка | 2 |
| 0110 | 108202-10020 | Шайба | 2 |
| 0120 | 108002-10025 | W/S | 1 |
| 0130 | 301935-72270 | Пластина | 1 |
| 0140 | 346933-18170 | Винт | 2 |
| 0150 | 301935-72170 | Блокировка, дверь правый | 1 |
| 0160 | 346933-18170 | Винт | 3 |
| 0170 | 301935-72180 | Рукоятка в сборе | 1 |
| 0180 | 346933-18170 | Винт | 3 |
| 0190 | 101102-04010 | Винт | 1 |
| 0200 | 301935-72190 | Роод | 1 |
| 0210 | 301935-72210 | Тяга | 1 |
| 0220 | 301935-72220 | Пластина правый | 1 |
| 0230 | 100112-08020 | Болт | 1 |
| 0240 | 103312-08065 | Гайка | 1 |
| 0250 | 108002-08020 | W/S | 1 |
| 0260 | 301935-72230 | Пружина | 2 |
| 0270 | 301935-72240 | Палец | 2 |
| 0280 | 344931-93190 | Шток, стопорный | 1 |
| 0290 | 301935-72250 | Рукоятка | 1 |
| 0300 | 346933-18170 | Винт | 2 |
| 0310 | 301935-72260 | Пластина | 1 |
| 0311 | 301935-72261 | Пластина | 1 |
| 0320 | 346933-18170 | Винт | 5 |
| 0330 | 156120-32200 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
