27-00: Трубопроводы — HITACHI LX15SL-7

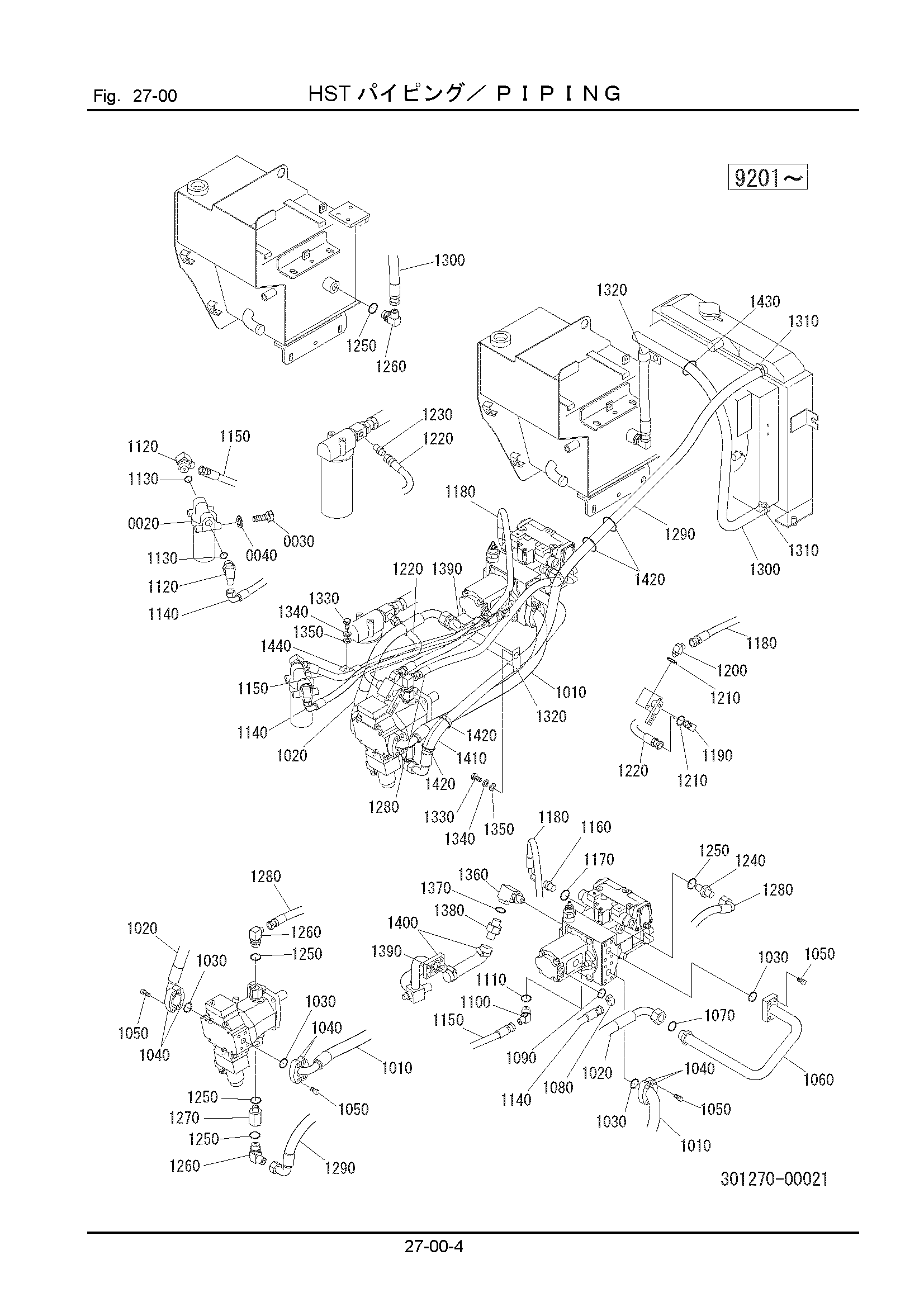

Заводская схема «27-00: Трубопроводы» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 301272-11150 | Шланг | 1 |
| 1020 | 301272-11160 | Шланг | 1 |
| 1030 | 301276-11160 | Уплотнительное кольцо | 4 |
| 1040 | 301276-11170 | Фланец, разрезной | 6 |
| 1050 | 100921-10035 | Болт | 16 |
| 1060 | 301272-11170 | Трубка | 1 |
| 1070 | 322271-11270 | Уплотнительное кольцо | 1 |
| 1080 | 308271-11520 | Угловой штуцер | 1 |
| 1090 | 120011-01400 | Уплотнительное кольцо | 1 |
| 1100 | 124303-03000 | Угловой штуцер | 1 |
| 1110 | 120011-01400 | Уплотнительное кольцо | 1 |
| 1120 | 124303-04030 | Угловой штуцер | 2 |
| 1130 | 120011-01800 | Уплотнительное кольцо | 2 |
| 1140 | 128560-09065 | Шланг | 1 |
| 1150 | 125260-09060 | Шланг | 1 |
| 1160 | 124301-02030 | Разъём | 1 |
| 1170 | 120011-01100 | Уплотнительное кольцо | 1 |
| 1180 | 128560-09090 | Шланг | 1 |
| 1190 | 305271-11310 | Угловой штуцер | 1 |
| 1200 | 301272-11180 | Угловой штуцер | 1 |
| 1210 | 120112-90400 | Уплотнительное кольцо | 2 |
| 1220 | 125260-09055 | Шланг | 1 |
| 1230 | 123301-03030 | Разъём | 1 |
| 1240 | 124301-04000 | Разъём | 1 |
| 1250 | 120011-01800 | Уплотнительное кольцо | 5 |
| 1260 | 124303-04000 | Угловой штуцер | 3 |
| 1270 | 301276-11220 | Втулка | 1 |
| 1280 | 128560-12065 | Шланг | 1 |
| 1290 | 301272-11190 | Шланг | 1 |
| 1300 | 301272-11210 | Шланг | 1 |
| 1310 | 130310-02800 | Хомут, шланг | 2 |
| 1320 | 346271-11130 | Хомут | 2 |
| 1330 | 100112-10020 | Болт | 2 |
| 1340 | 108002-10025 | W/S | 2 |
| 1350 | 108202-10020 | Шайба | 2 |
| 1360 | 323271-11210 | Угловой штуцер, обратный | 1 |
| 1370 | 120011-01800 | Уплотнительное кольцо | 1 |
| 1380 | 323271-11181 | Трубка | 1 |
| 1390 | 301276-11240 | Шланг | 1 |
| 1400 | 130310-03500 | Хомут, шланг | 2 |
| 1410 | 121120-25200 | Шланг, винйл | 1 |
| 1420 | 130410-05000 | Хомут, трос | 4 |
| 1430 | 621121-51110 | Хомут | 1 |
| 1440 | 334271-11140 | Хомут | 1 |
| 0020 | 301271-31000 | Фильтр AS | 1 |
| 0030 | 100112-10100 | Болт | 2 |
| 0040 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
