25-14: Насос трубопроводы GR. — HITACHI LX15SL-7

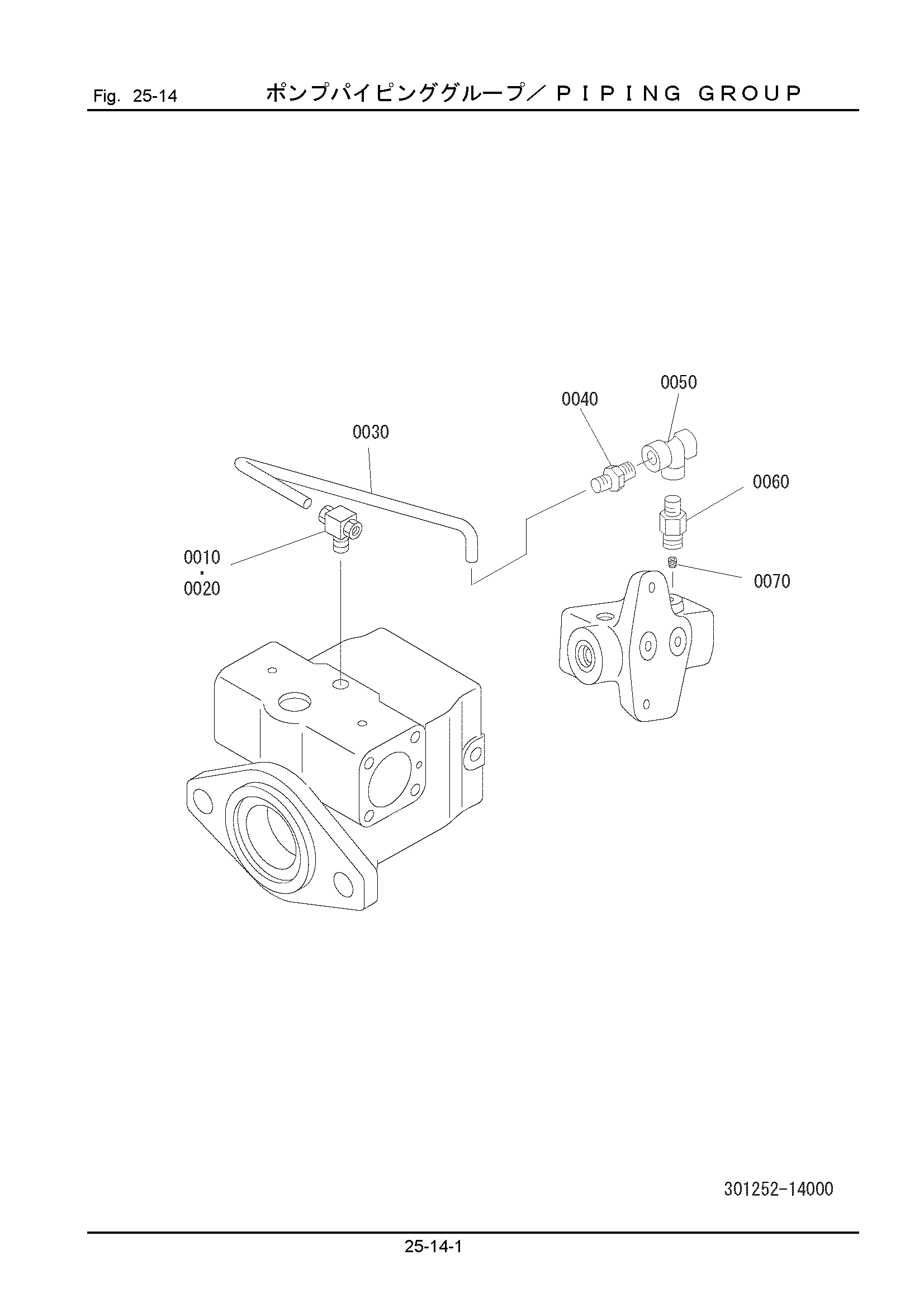

Заводская схема «25-14: Насос трубопроводы GR.» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301252-00000 | Насос AS | 1 | |
| 0010 | 323252-14130 | Тройник | 1 |
| 0020 | 323252-14140 | Палец | 1 |
| 0030 | 301252-14110 | Трубка | 1 |
| 0040 | 323252-14170 | Ниппель | 1 |
| 0050 | 301252-14120 | Тройник | 1 |
| 0060 | 301252-14130 | Ниппель | 1 |
| 0070 | 301252-14140 | Дроссель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
