42-00: Тормоз трубопроводы — HITACHI LX15SL-7

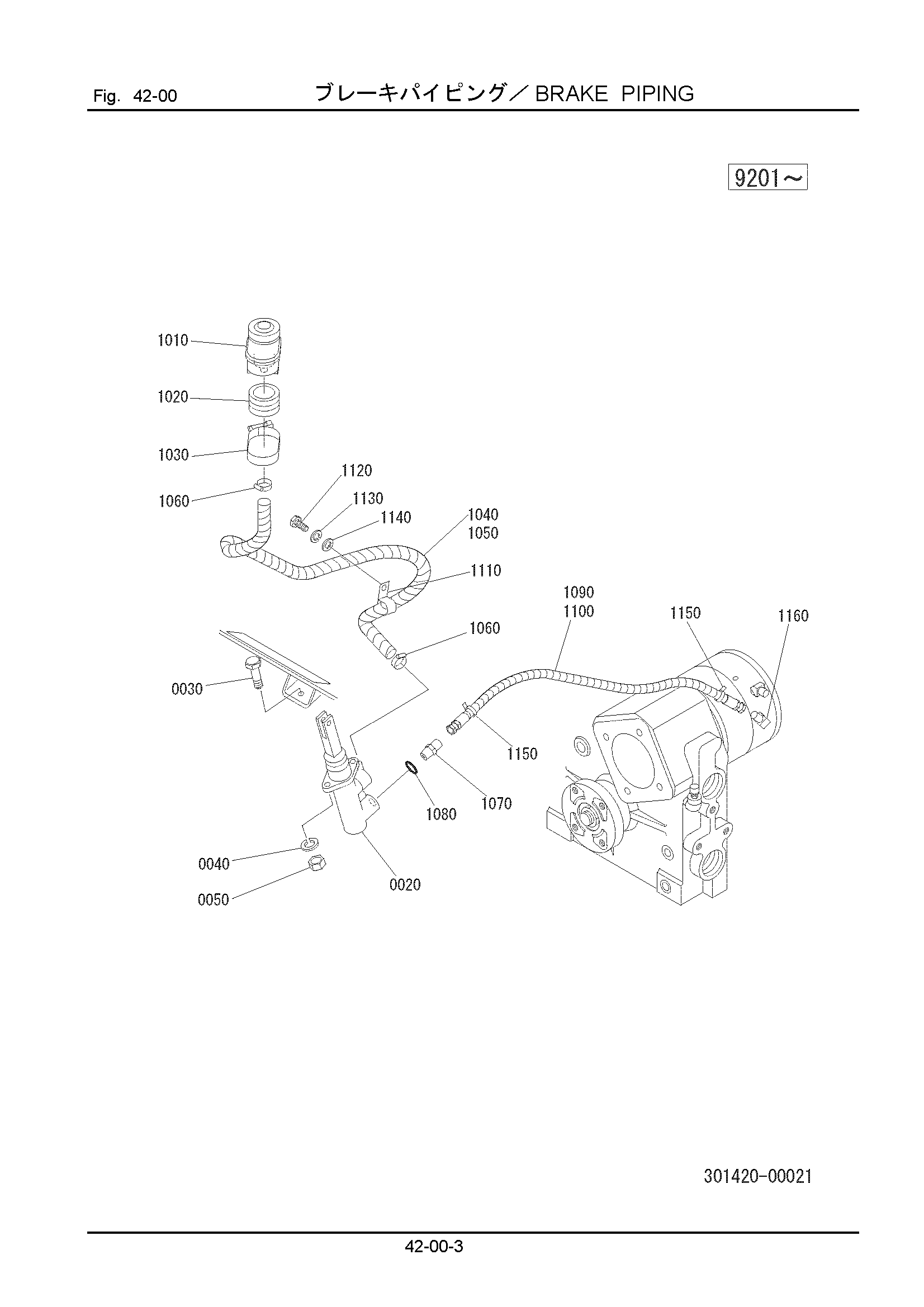

Заводская схема «42-00: Тормоз трубопроводы» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 301426-12110 | Бак AS | 1 |
| 1020 | 156100-30300 | Уплотнительная втулка | 1 |
| 1030 | 130310-02800 | Хомут, шланг | 1 |
| 1040 | 301422-12110 | Шланг | 1 |
| 1050 | 132110-15060 | Трубка, коил | 1 |
| 1060 | 130310-01600 | Хомут, шланг | 2 |
| 1070 | 124301-02000 | Коннектер | 1 |
| 1080 | 120011-01100 | Уплотнительное кольцо | 1 |
| 1090 | 128460-06050 | Шланг | 1 |
| 1100 | 132110-15050 | Трубка, коил | 1 |
| 1110 | 334271-11140 | Хомут | 1 |
| 1120 | 100112-10020 | Болт | 1 |
| 1130 | 108002-10025 | W/S | 1 |
| 1140 | 108202-10020 | Шайба | 1 |
| 1150 | 130410-05000 | Хомут, трос | 2 |
| 1160 | 123304-02020 | Угловой штуцер | 1 |
| 0020 | 301426-25000 | Главный гидроцилиндр, AS | 1 |
| 0030 | 100112-08030 | Болт | 2 |
| 0040 | 108002-08020 | W/S | 2 |
| 0050 | 103312-08065 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
