83-11: Гидроцилиндр — HITACHI LX15SL-7

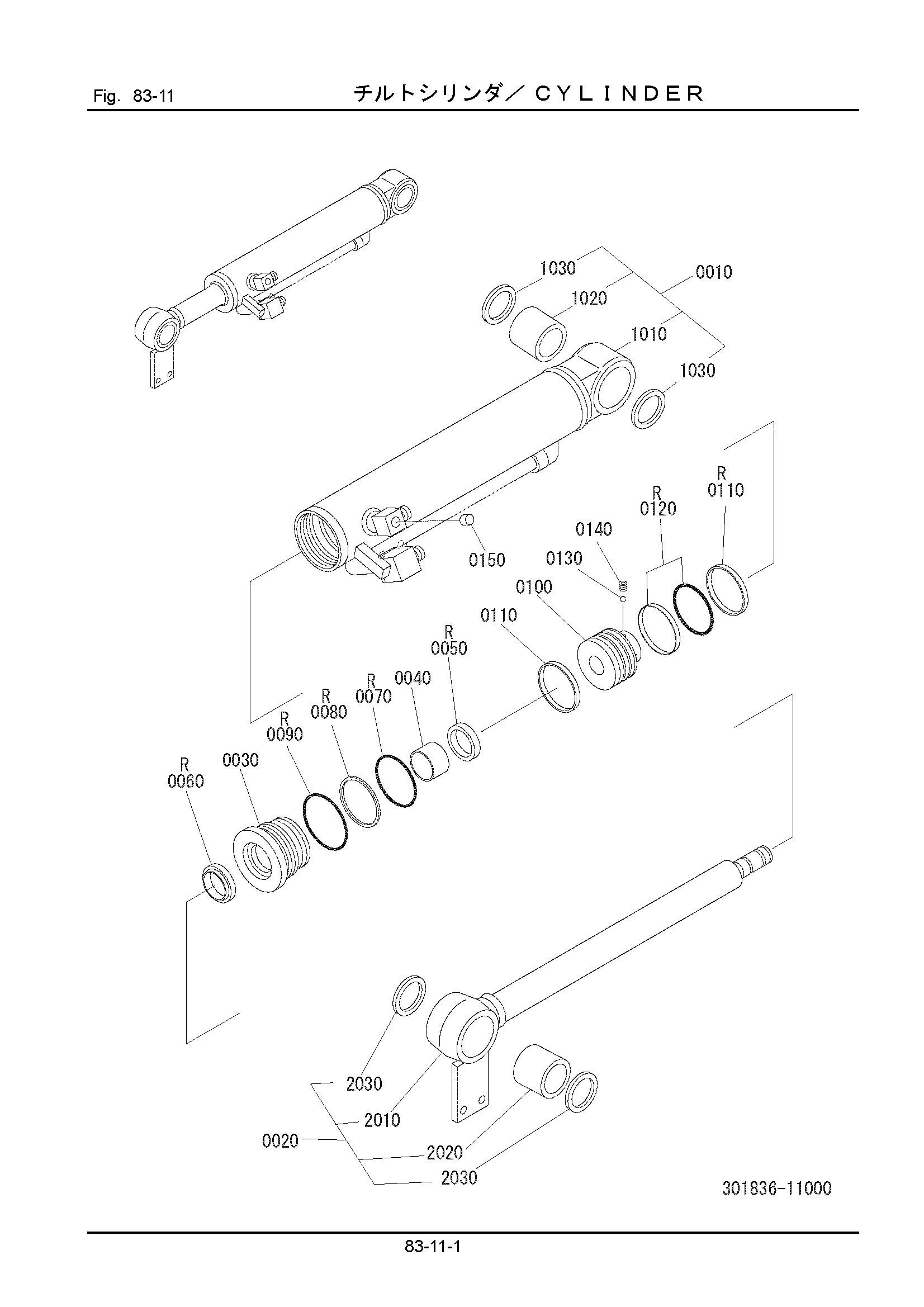

Заводская схема «83-11: Гидроцилиндр» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301836-11000 | Гидроцилиндр AS | 1 | |
| 0010 | 301836-11110 | Гидроцилиндр трубка AS | 1 |
| 1020 | 301816-11410 | Втулка | 1 |
| 1030 | 301546-21320 | Уплотнение, пыль | 2 |
| 0020 | 301836-11140 | Поршень шток AS | 1 |
| 2020 | 301816-11410 | Втулка | 1 |
| 2030 | 301546-21320 | Уплотнение, пыль | 2 |
| 0030 | 301836-11170 | Гидроцилиндр головка | 1 |
| 0040 | 621831-11170 | Втулка | 1 |
| 0050 | 301836-11190 | U кольцо | 1 |
| 0060 | 301836-11210 | Стеклоочиститель кольцо | 1 |
| 0070 | 120012-05500 | Уплотнительное кольцо | 1 |
| 0080 | 120702-05500 | Задний UP кольцо | 1 |
| 0090 | 120012-06000 | Уплотнительное кольцо | 1 |
| 0100 | 301836-11250 | Поршень | 1 |
| 0110 | 301836-11270 | Скольжение кольцо | 2 |
| 0120 | 321831-11250 | Уплотнение кольцо AS | 1 |
| 0130 | 621831-11230 | Шарик, стальной | 1 |
| 0140 | 301836-11280 | Винт, комплект | 1 |
| 0150 | 301546-21330 | Пробка | 1 |
| 301836-99120 | Репаир комплект(правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
