12-71: Маяк фонарь — HITACHI LX15SL-7

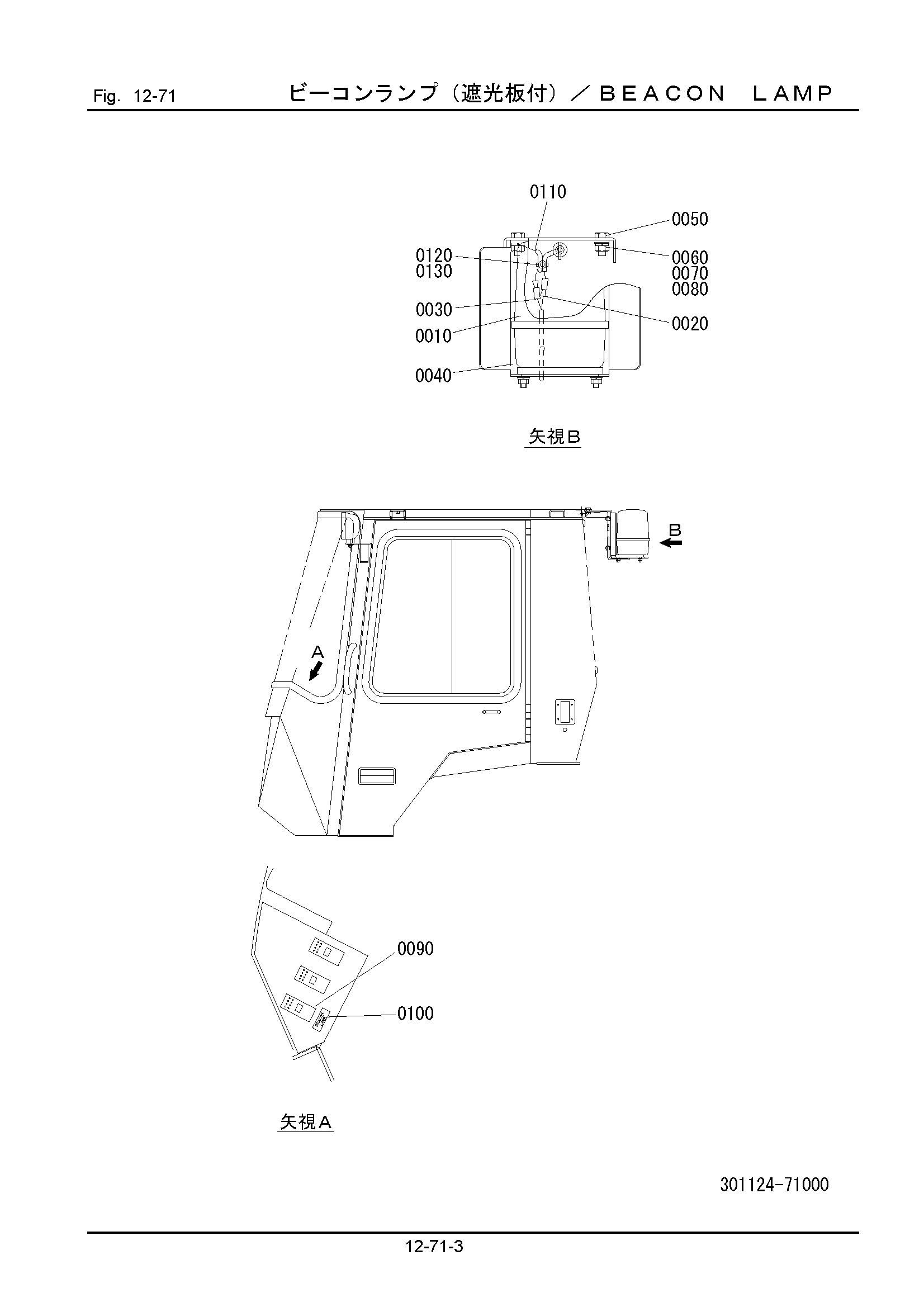

Заводская схема «12-71: Маяк фонарь» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301121-71110 | Фонарь, маяк | 1 |
| 0020 | 155210-10400 | Клемма | 1 |
| 0030 | 155211-10400 | Клемма | 1 |
| 0040 | 301124-71110 | Кронштейн | 1 |
| 0050 | 100112-10030 | Болт | 2 |
| 0060 | 108002-10025 | W/S | 2 |
| 0070 | 108202-10020 | Шайба | 2 |
| 0080 | 103312-10080 | Гайка | 2 |
| 0090 | 323935-68110 | Выключатель | 1 |
| 0100 | 346121-14110 | Пластина, информационный | 1 |
| 0110 | 301127-27110 | Трос | 1 |
| 0120 | 130410-05000 | Хомут, трос | 2 |
| 0130 | 322061-21140 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
