25-00: HST — HITACHI LX15SL-7

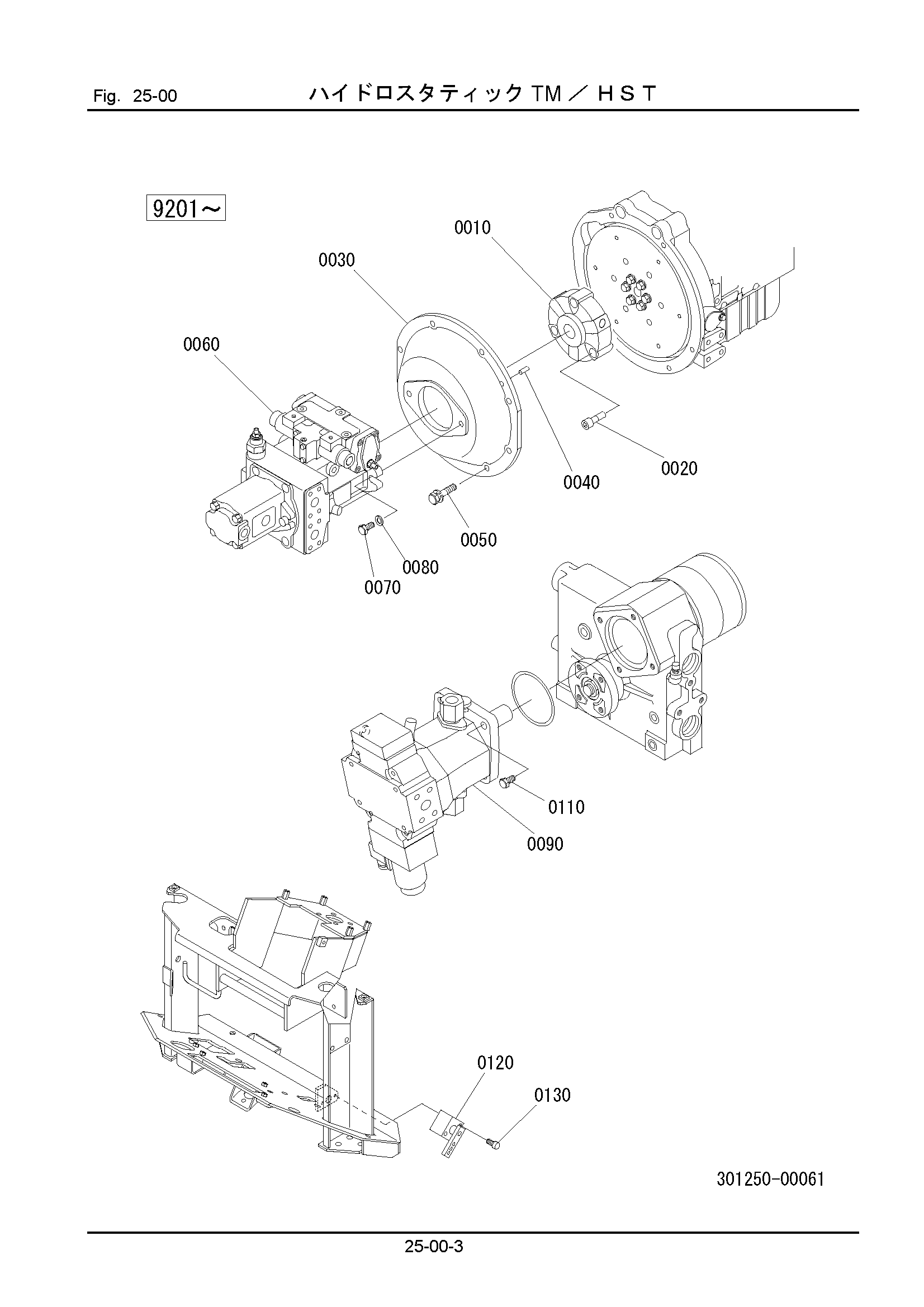

Заводская схема «25-00: HST» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301256-00120 | Муфта AS | 1 |
| 0020 | 100921-12035 | Болт | 3 |
| 0030 | 301256-00130 | Крышка | 1 |
| 0040 | 301251-00140 | Палец | 2 |
| 0050 | 102112-10025 | Болт, с шайбой | 8 |
| 0060 | 301253-00000 | Насос AS | 1 |
| 0070 | 100312-14035 | Болт | 2 |
| 0080 | 226411-11240 | Шайба | 2 |
| 0090 | 301257-00000 | Гидромотор AS | 1 |
| 0100 | 120002-10000 | Уплотнительное кольцо | 1 |
| 0110 | 100921-10030 | Болт | 4 |
| 0120 | 301256-00140 | Инкхинг клапан AS | 1 |
| 0130 | 100921-08040 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
