18-11: Отопитель — HITACHI LX15SL-7

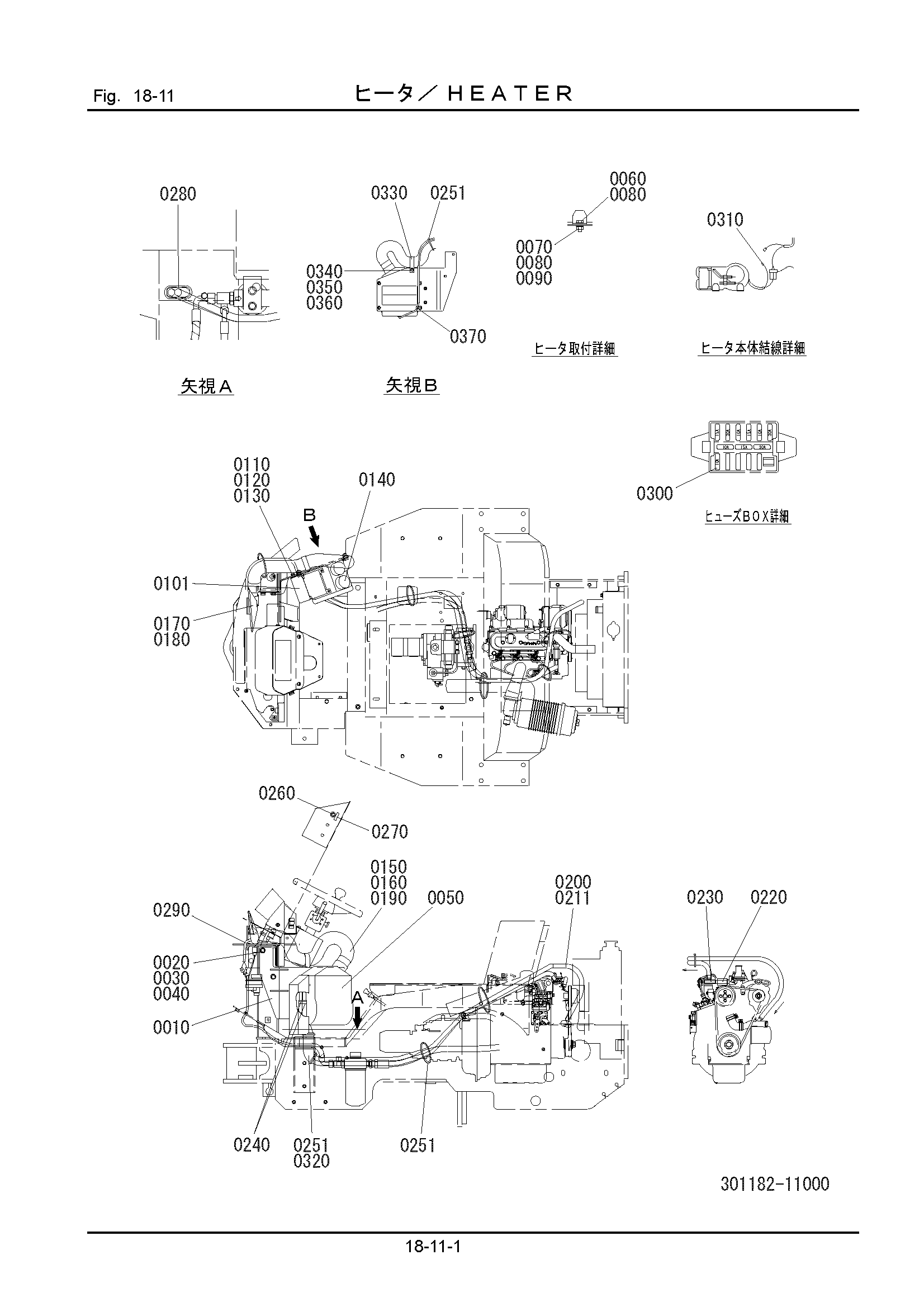

Заводская схема «18-11: Отопитель» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301182-11110 | Кронштейн | 1 |
| 0020 | 100112-12030 | Болт | 2 |
| 0030 | 108002-12030 | W/S | 2 |
| 0040 | 108202-12025 | Шайба | 2 |
| 0050 | 322181-11111 | Отопитель | 1 |
| 0060 | 100112-10025 | Болт | 4 |
| 0070 | 108002-10025 | W/S | 4 |
| 0080 | 108202-10020 | Шайба | 8 |
| 0090 | 103312-10080 | Гайка | 4 |
| 0101 | 301182-11130 | Крышка | 1 |
| 0110 | 100112-08025 | Болт | 2 |
| 0120 | 108002-08020 | W/S | 2 |
| 0130 | 108202-08016 | Шайба | 2 |
| 0140 | 332181-11190 | Колпачок | 1 |
| 0150 | 342181-11210 | Коннектер | 1 |
| 0160 | 301182-11120 | Шланг, дефростер | 1 |
| 0170 | 332181-11260 | Форсунка | 1 |
| 0180 | 346933-18170 | Винт | 2 |
| 0190 | 370181-11130 | Коннектер | 1 |
| 0200 | 131250-13350 | Шланг, водяной | 2 |
| 0211 | 132110-15050 | Трубка, коил | 2 |
| 0220 | 332181-11130 | Адаптер | 1 |
| 0230 | 331181-11150 | Кокк, клапан | 1 |
| 0240 | 130110-02200 | Хомут, шланг | 4 |
| 0251 | 130410-10000 | Хомут, трос | 10 |
| 0260 | 621181-11140 | Выключатель | 1 |
| 0270 | 335871-34110 | Пластина, информационный | 1 |
| 0280 | 322131-51120 | Уплотнительная втулка | 1 |
| 0290 | 301186-11130 | Жгут проводов | 1 |
| 0300 | 360111-52140 | Предохранитель | 1 |
| 0310 | 155210-10400 | Клемма | 1 |
| 0320 | 121120-25125 | Шланг | 1 |
| 0330 | 374181-41140 | Хомут | 1 |
| 0340 | 100112-08012 | Болт | 1 |
| 0350 | 108002-08020 | W/S | 1 |
| 0360 | 108202-08016 | Шайба | 1 |
| 0370 | 336121-51170 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
