11-51: Проводка — HITACHI LX15SL-7

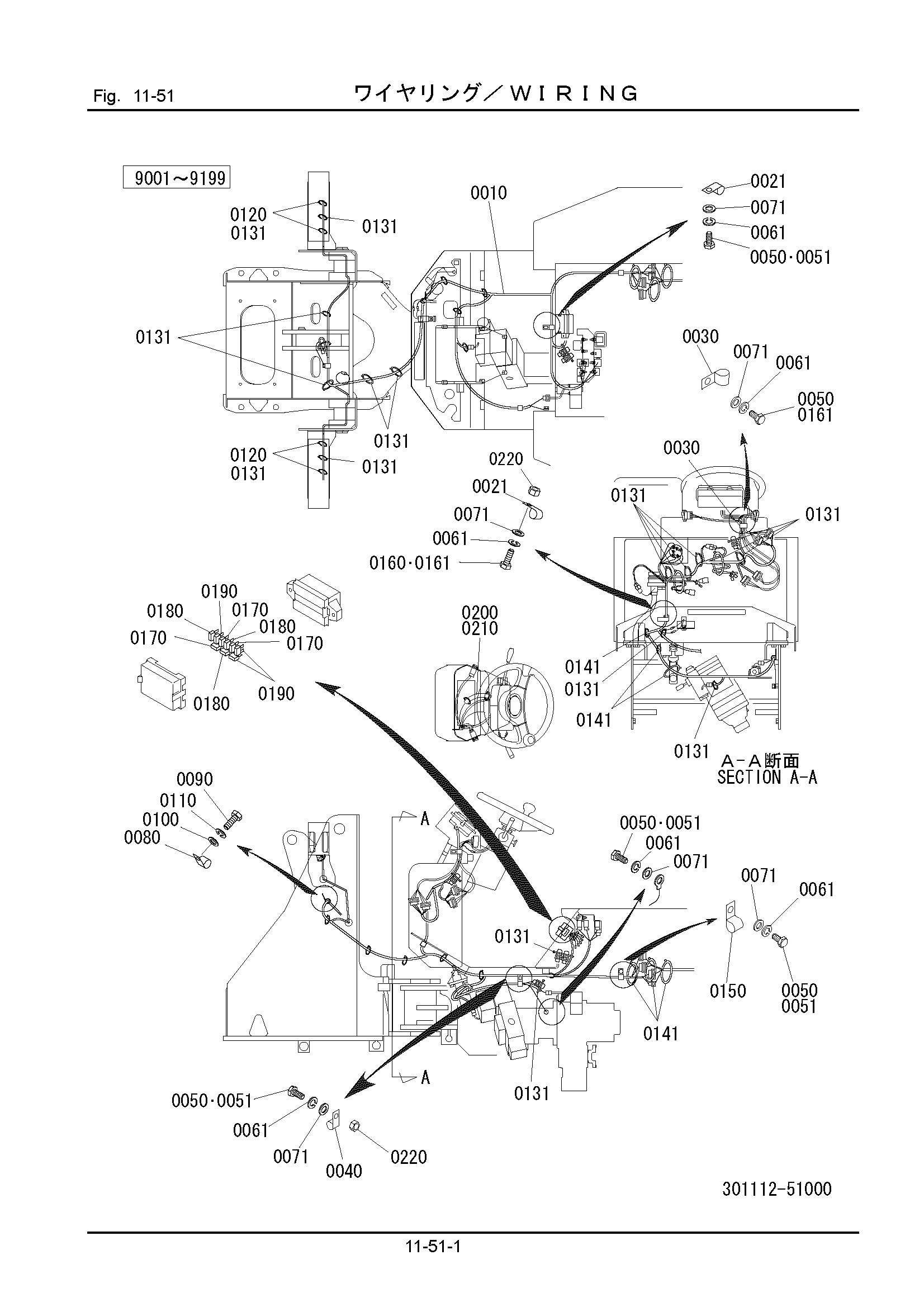

Заводская схема «11-51: Проводка» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301112-51110 | Жгут проводов | 1 |
| 0021 | 346271-11130 | Хомут | 2 |
| 0030 | 332011-00150 | Хомут | 1 |
| 0040 | 345461-11160 | Хомут | 1 |
| 0050 | 100112-10020 | Болт | 5 |
| 0051 | 100112-10020 | Болт | 4 |
| 0061 | 108002-10025 | W/S | 6 |
| 0071 | 108202-10020 | Шайба | 6 |
| 0080 | 336121-51170 | Хомут | 1 |
| 0090 | 100112-08020 | Болт | 1 |
| 0100 | 108002-08020 | W/S | 1 |
| 0110 | 108202-08016 | Шайба | 1 |
| 0120 | 322061-21140 | Хомут | 4 |
| 0131 | 130410-05000 | Хомут, трос | 22 |
| 0141 | 130410-10000 | Хомут, трос | 5 |
| 0150 | 360111-51290 | Хомут | 4 |
| 0160 | 100112-10016 | Болт | 1 |
| 0161 | 100112-10030 | Болт | 2 |
| 0170 | 360111-52140 | Предохранитель | 4 |
| 0180 | 322111-11190 | Предохранитель | 3 |
| 0190 | 360111-52350 | Предохранитель | 2 |
| 0200 | 121120-12125 | Шланг, винйл | 1 |
| 0210 | 130410-02000 | Хомут, трос | 2 |
| 0220 | 103312-10080 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
