12-27: Фонарь — HITACHI LX15SL-7

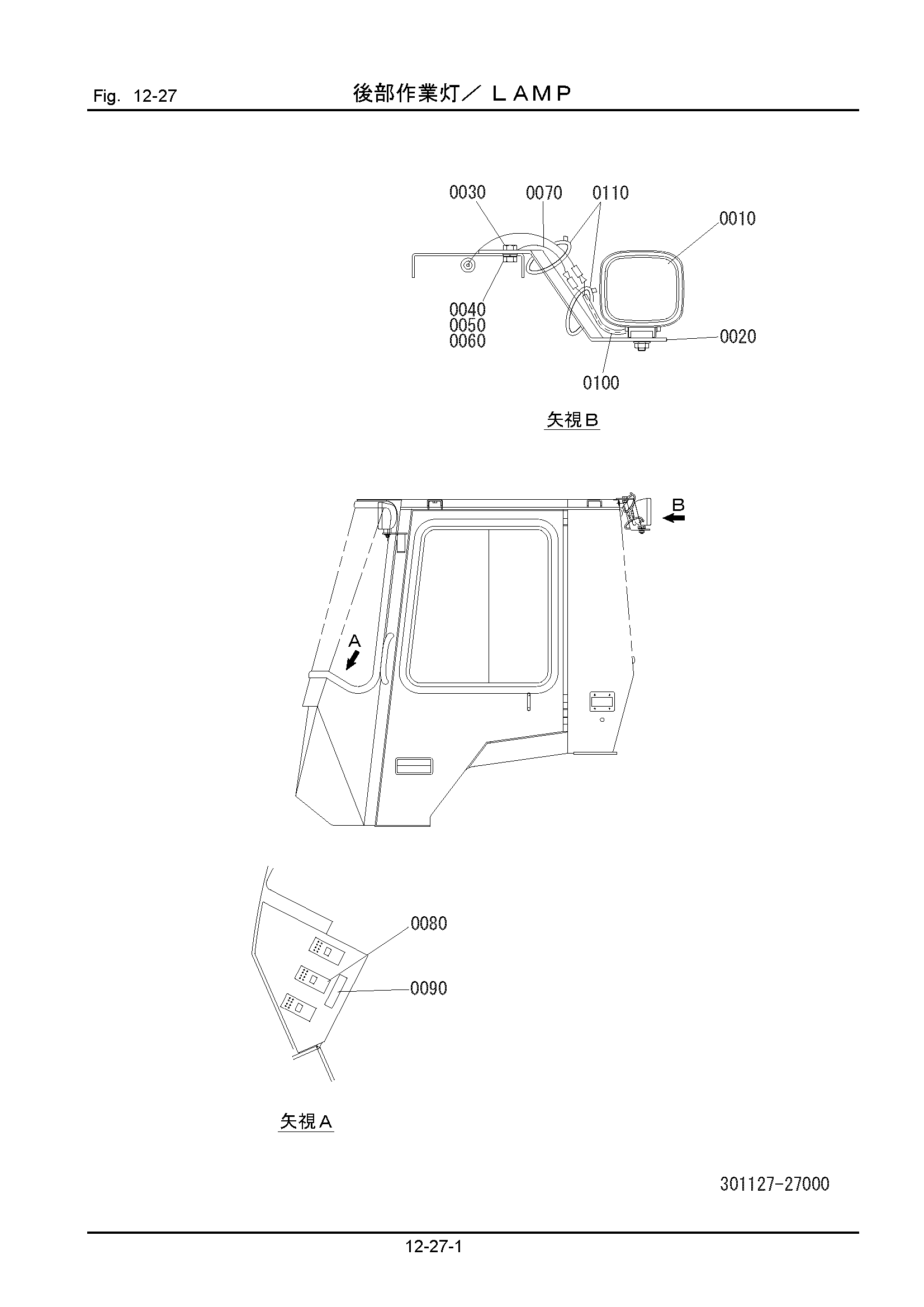

Заводская схема «12-27: Фонарь» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301136-53120 | Фонарь | 1 |
| 0020 | 301125-27110 | Кронштейн | 1 |
| 0030 | 100112-10016 | Болт | 1 |
| 0040 | 108202-10020 | Шайба | 1 |
| 0050 | 108002-10025 | W/S | 1 |
| 0060 | 103312-10080 | Гайка | 1 |
| 0070 | 301127-27110 | Трос | 1 |
| 0080 | 323935-68110 | Выключатель | 1 |
| 0090 | 336121-26110 | Пластина, информационный | 1 |
| 0100 | 323121-51130 | Трубка, корругате | 1 |
| 0110 | 130410-10000 | Хомут, трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
