42-00: Тормоз трубопроводы — HITACHI LX15SL-7

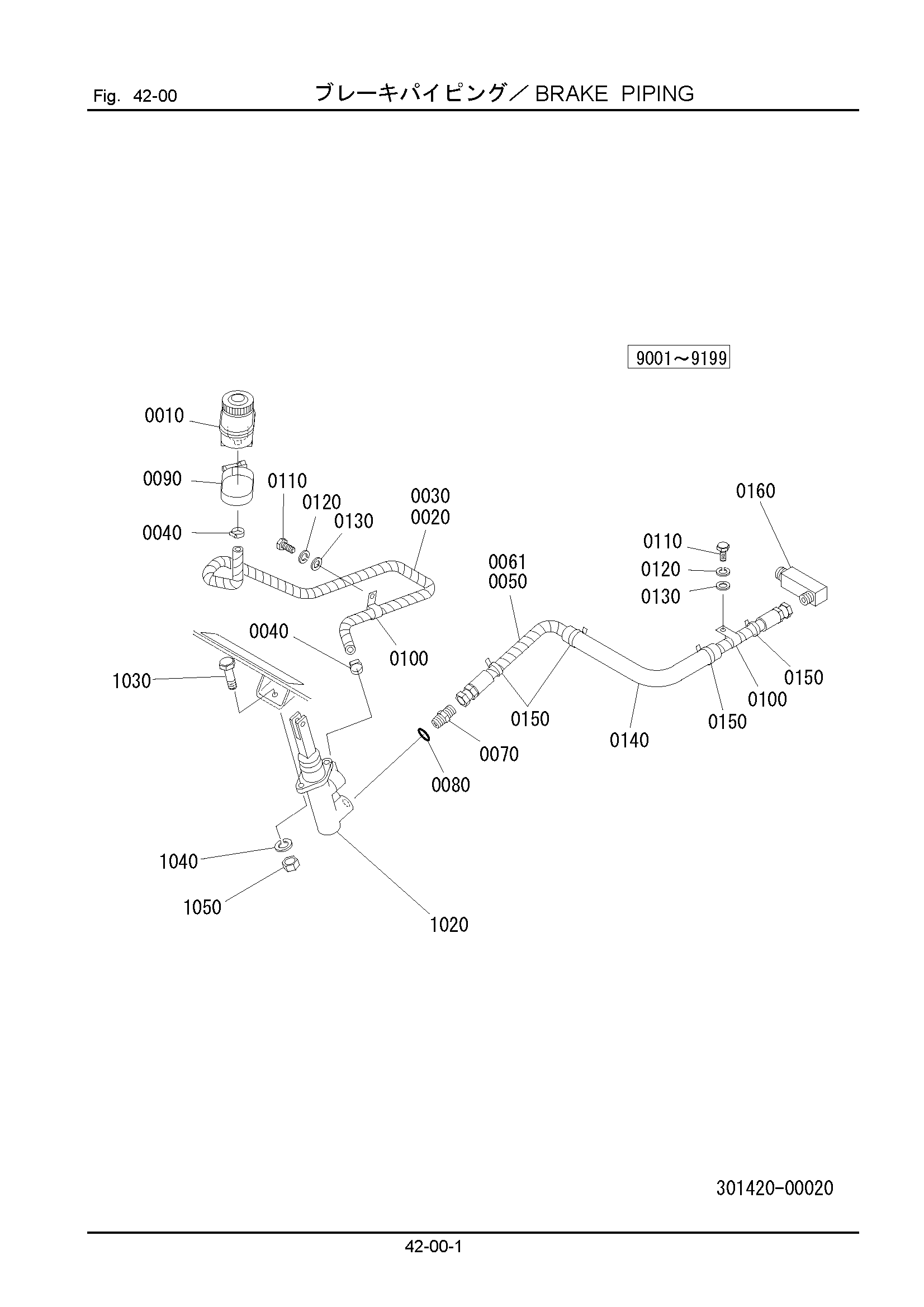

Заводская схема «42-00: Тормоз трубопроводы» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301426-12110 | Бак AS | 1 |
| 0020 | 301422-12110 | Шланг | 1 |
| 0030 | 132110-15060 | Трубка, коил | 1 |
| 0040 | 130310-01600 | Хомут, шланг | 2 |
| 0050 | 125260-06060 | Шланг | 1 |
| 0061 | 132110-15085 | Трубка, коил | 1 |
| 0070 | 124301-02000 | Коннектер | 1 |
| 0080 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0090 | 130210-07500 | Хомут, шланг | 1 |
| 0100 | 334271-11140 | Хомут | 2 |
| 0110 | 100112-10020 | Болт | 2 |
| 0120 | 108002-10025 | W/S | 2 |
| 0130 | 108202-10020 | Шайба | 2 |
| 0140 | 121120-25125 | Шланг, винйл | 1 |
| 0150 | 130410-05000 | Хомут, трос | 5 |
| 0160 | 123306-02020 | Угловой штуцер | 1 |
| 1020 | 301426-25000 | Главный гидроцилиндр, AS | 1 |
| 1030 | 100112-08030 | Болт | 2 |
| 1040 | 108002-08020 | W/S | 2 |
| 1050 | 103312-08065 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
