01-00: Двигатель — HITACHI LX15SL-7

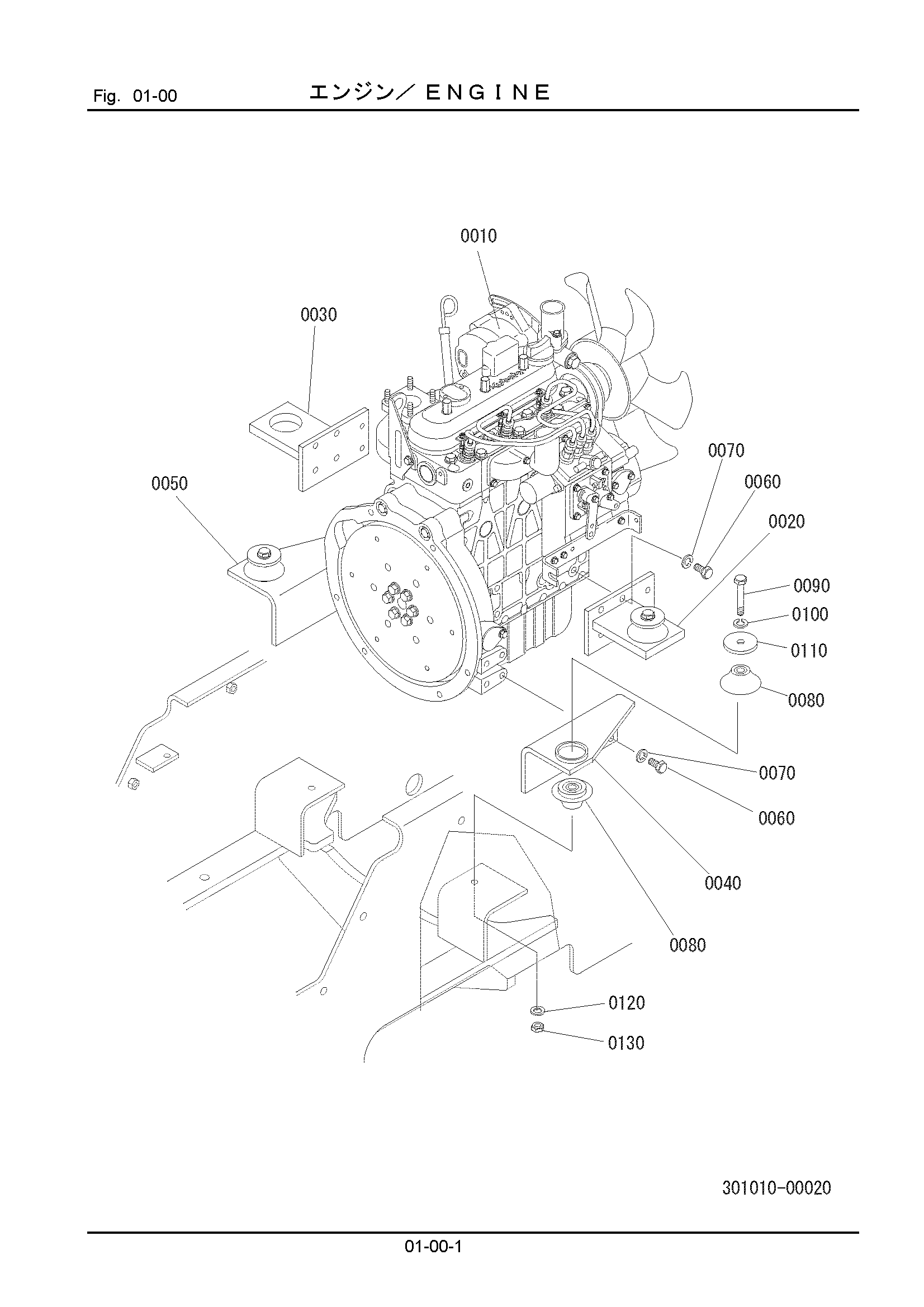

Заводская схема «01-00: Двигатель» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 301012-00110 | Кронштейн | 1 |
| 0030 | 301012-00120 | Кронштейн | 1 |
| 0040 | 301016-00130 | Кронштейн | 1 |
| 0050 | 301016-00140 | Кронштейн | 1 |
| 0060 | 100412-10025 | Болт | 16 |
| 0070 | 108002-10025 | W/S | 16 |
| 0080 | 301016-00190 | Резиновый, амортизатор | 8 |
| 0090 | 100112-12115 | Болт | 4 |
| 0100 | 108002-12030 | W/S | 4 |
| 0110 | 322011-00170 | Шайба | 4 |
| 0120 | 108202-12025 | Шайба | 4 |
| 0130 | 103312-12100 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
