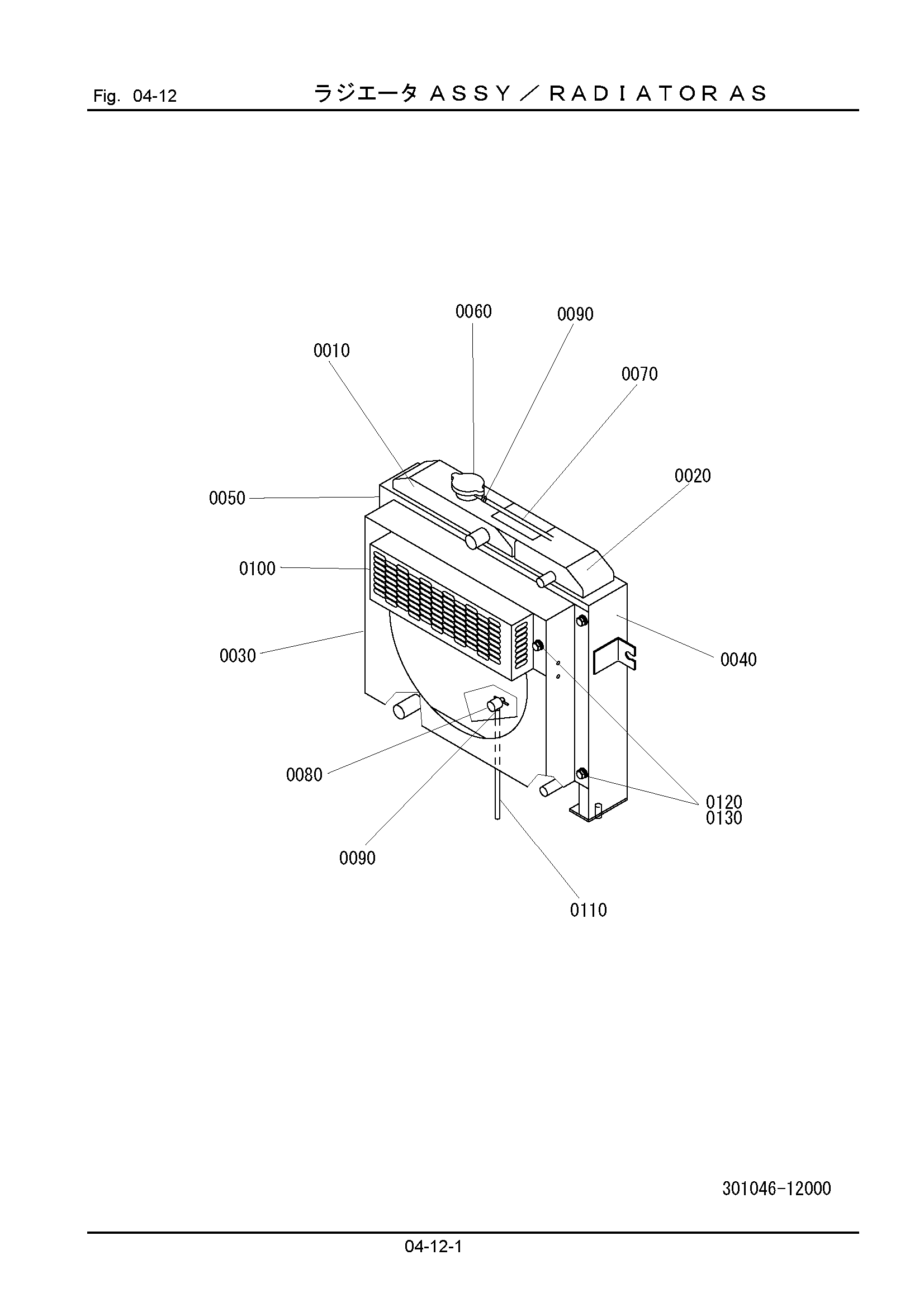

04-12: Радиатор AS — HITACHI LX15SL-7
Заводская схема «04-12: Радиатор AS» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0030 | 301046-12130 | Воздуховод | 1 |
| 0040 | 301046-12140 | Кронштейн | 1 |
| 0050 | 301046-12150 | Кронштейн | 1 |
| 0060 | 322041-12161 | Колпачок | 1 |
| 0070 | 301046-12160 | Шланг | 1 |
| 0080 | 301041-12220 | Кокк, дренажный | 1 |
| 0090 | 301041-12230 | Хомут | 2 |
| 0100 | 301046-12170 | Защита, вентилятор | 1 |
| 0110 | 301041-12210 | Шланг | 1 |
| 0120 | 100312-08020 | Болт | 10 |
| 0130 | 108002-08020 | W/S | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
