11-11: Измеритель панель — HITACHI LX15SL-7

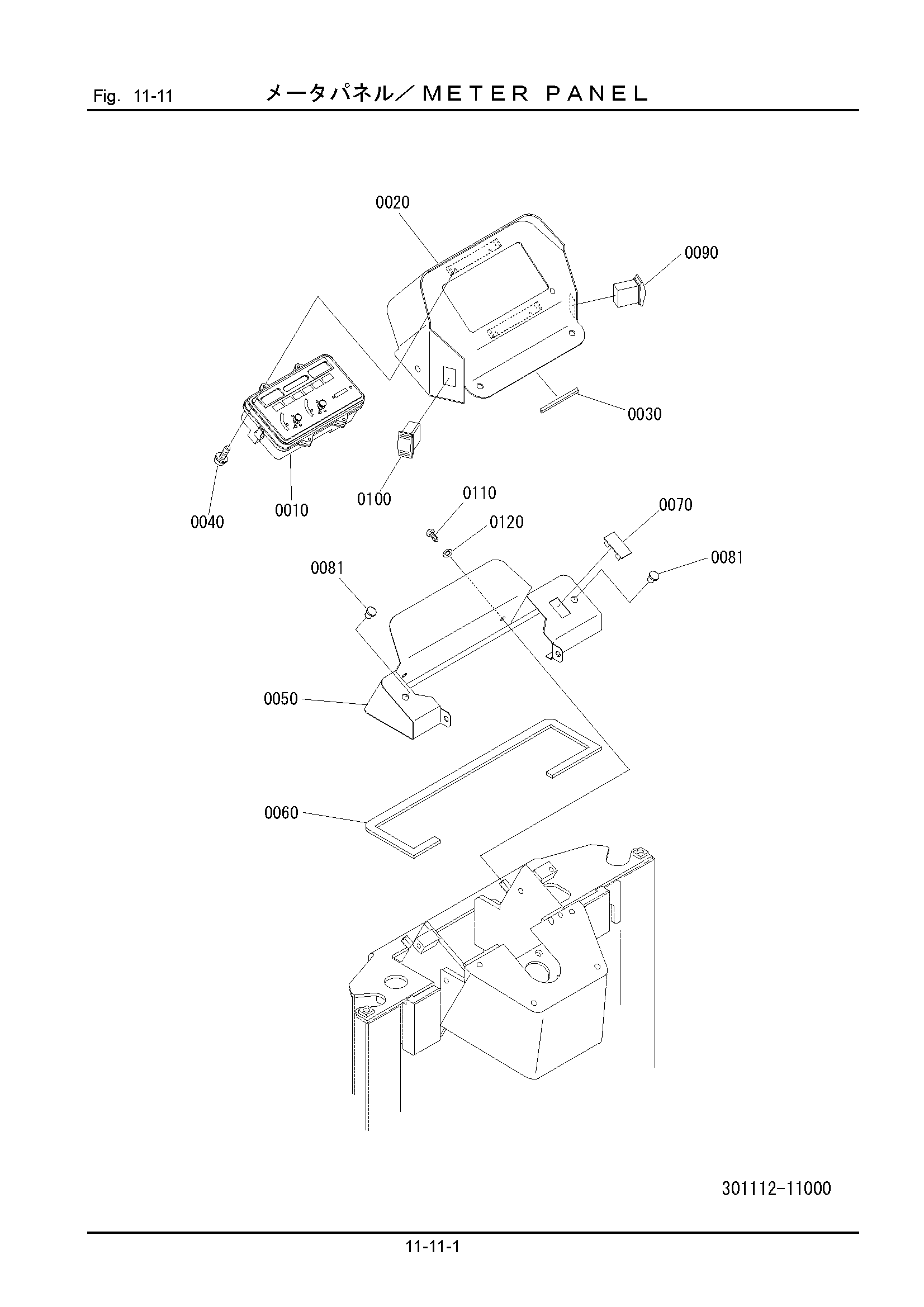

Заводская схема «11-11: Измеритель панель» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301116-11110 | Измеритель панель AS. | 1 |
| 0020 | 301112-11110 | Панель | 1 |
| 0030 | 146121-11007 | Уплотнение, резиновый | 1 |
| 0040 | 346181-11120 | Винт | 4 |
| 0050 | 301112-11120 | Панель, выключатель | 1 |
| 0060 | 301112-11130 | Уплотнение, резиновый | 1 |
| 0070 | 310111-52130 | Пластина | 1 |
| 0081 | 323621-14130 | Пробка | 2 |
| 0090 | 301116-11120 | Выключатель | 1 |
| 0100 | 310111-52120 | Выключатель | 1 |
| 0110 | 344113-11120 | Винт | 8 |
| 0120 | 344113-11130 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
