62-11: Двигатель капот — HITACHI LX15SL-7

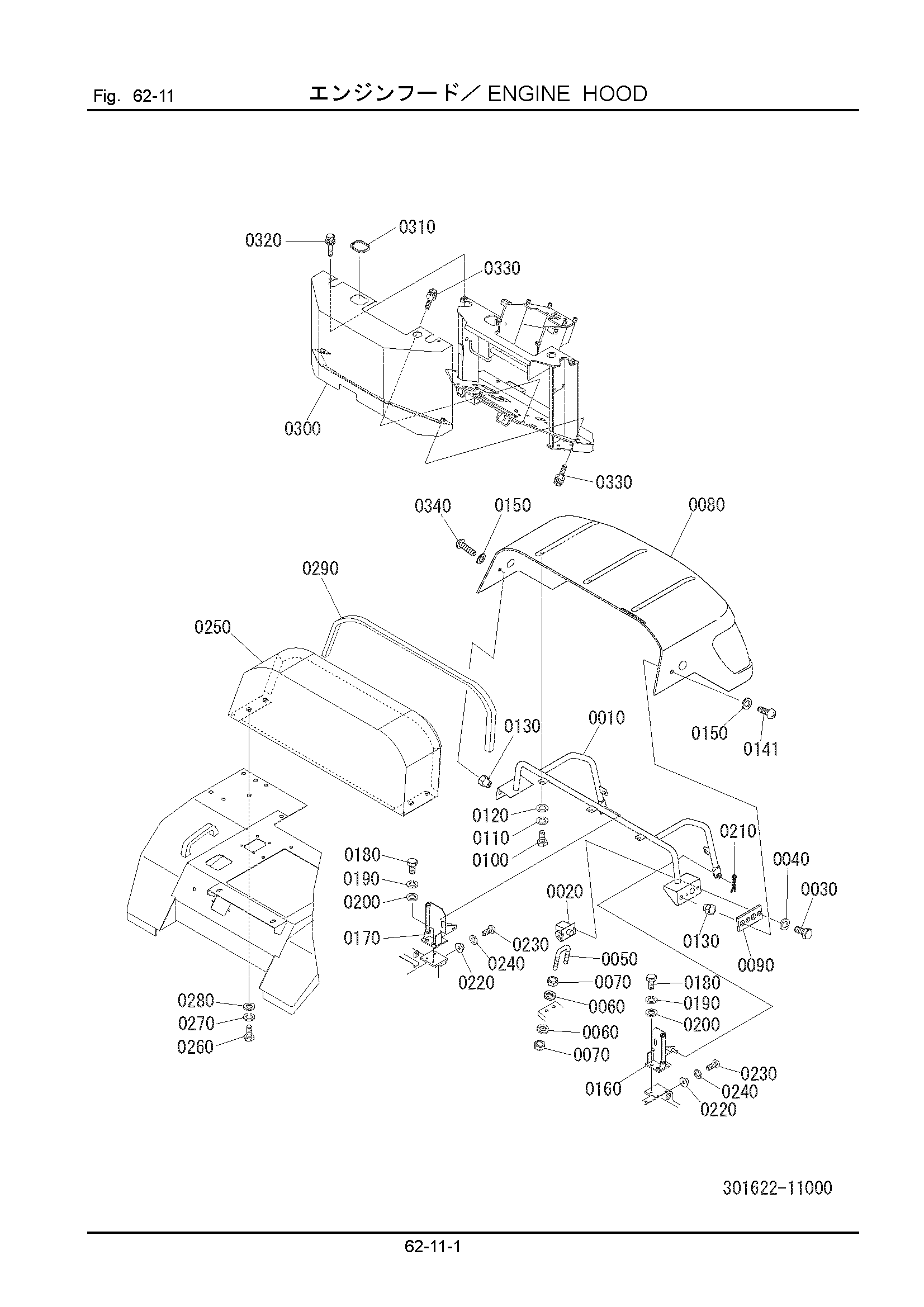

Заводская схема «62-11: Двигатель капот» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302621-11140 | Опора, капот | 1 |
| 0020 | 831622-12150 | Замок | 1 |
| 0030 | 100112-08020 | Болт | 2 |
| 0040 | 108002-08020 | W/S | 2 |
| 0050 | 339621-11250 | Болт, U | 1 |
| 0060 | 360611-13230 | Шайба | 4 |
| 0070 | 103312-08065 | Гайка | 4 |
| 0080 | 323626-11110 | Капот | 1 |
| 0090 | 302621-11110 | Резиновая прокладка | 1 |
| 0100 | 100112-10020 | Болт | 5 |
| 0110 | 108002-10025 | W/S | 5 |
| 0120 | 108202-10020 | Шайба | 5 |
| 0130 | 301626-11180 | Велл гайка | 2 |
| 0141 | 101002-08035 | Винт | 1 |
| 0150 | 108202-08016 | Шайба | 2 |
| 0160 | 301622-11120 | Кронштейн левый | 1 |
| 0170 | 301622-11130 | Кронштейн правый | 1 |
| 0180 | 100112-10016 | Болт | 6 |
| 0190 | 108002-10025 | W/S | 6 |
| 0200 | 108202-12025 | Шайба | 6 |
| 0210 | 323626-11190 | Стопорный палец | 1 |
| 0220 | 621621-11290 | Резиновая прокладка | 2 |
| 0230 | 101002-06020 | Винт | 2 |
| 0240 | 108002-06015 | W/S | 2 |
| 0250 | 301622-11110 | Опора | 1 |
| 0260 | 100112-10035 | Болт | 4 |
| 0270 | 108002-10025 | W/S | 4 |
| 0280 | 322621-11350 | Шайба | 4 |
| 0290 | 146131-11150 | Уплотнение, резиновый | 1 |
| 0300 | 301622-11140 | Крышка, передний | 1 |
| 0310 | 146121-11030 | Уплотнение, резиновый | 1 |
| 0320 | 301622-11150 | Болт | 2 |
| 0330 | 102212-10025 | Болт, с шайбой | 4 |
| 0340 | 101002-08025 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
