78-00: Трубопроводы — HITACHI LX15SL-7

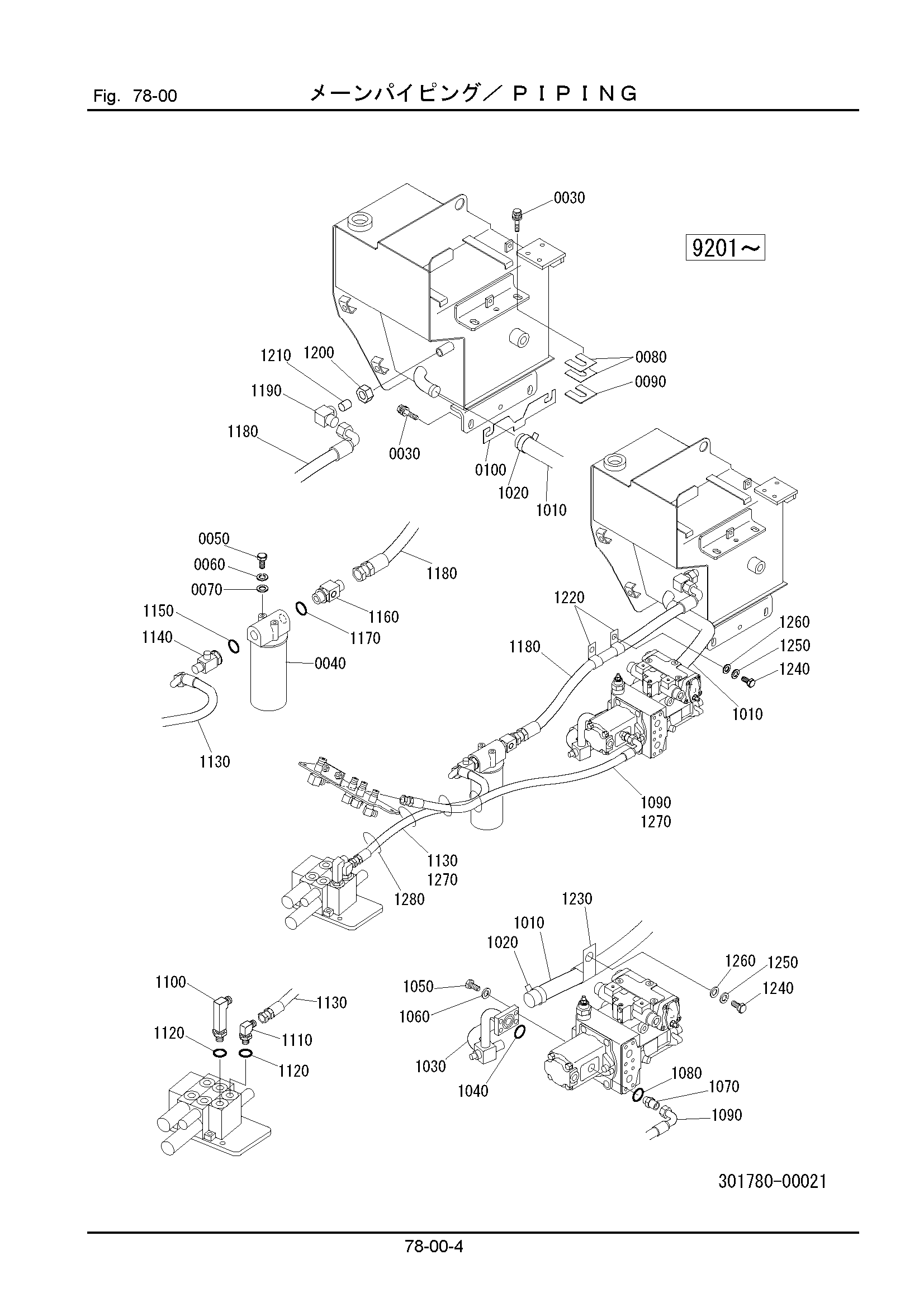

Заводская схема «78-00: Трубопроводы» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 301782-11110 | Шланг | 1 |
| 1020 | 130310-04100 | Хомут, шланг | 2 |
| 1030 | 301782-11130 | Трубка | 1 |
| 1040 | 120002-03000 | Уплотнительное кольцо | 1 |
| 1050 | 100112-10030 | Болт | 4 |
| 1060 | 108202-10020 | Шайба | 4 |
| 1070 | 124301-04000 | Разъём | 1 |
| 1080 | 120011-01800 | Уплотнительное кольцо | 1 |
| 1090 | 128560-12080 | Шланг | 1 |
| 1100 | 323781-11130 | Угловой штуцер | 1 |
| 1110 | 124403-04040 | Угловой штуцер | 1 |
| 1120 | 120112-91000 | Уплотнительное кольцо | 2 |
| 1130 | 128510-12095 | Шланг | 1 |
| 1140 | 301786-11130 | Тройник | 1 |
| 1150 | 120011-02400 | Уплотнительное кольцо | 1 |
| 1160 | 338821-25150 | Тройник | 1 |
| 1170 | 120011-02400 | Уплотнительное кольцо | 1 |
| 1180 | 128510-19085 | Шланг | 1 |
| 1190 | 123126-22065 | Угловой штуцер | 1 |
| 1200 | 123193-22000 | Гайка | 1 |
| 1210 | 123194-22000 | Втулка | 1 |
| 1220 | 346271-11130 | Хомут | 2 |
| 1230 | 348271-11260 | Хомут | 1 |
| 1240 | 100112-10020 | Болт | 3 |
| 1250 | 108002-10025 | W/S | 3 |
| 1260 | 108202-10020 | Шайба | 3 |
| 1270 | 132110-20090 | Трубка, коил | 2 |
| 1280 | 130410-10000 | Хомут, трос | 4 |
| 0030 | 102312-12040 | Болт, с шайбой | 4 |
| 0040 | 336781-31000 | Фильтр AS | 1 |
| 0050 | 100112-10025 | Болт | 2 |
| 0060 | 108002-10025 | W/S | 2 |
| 0070 | 322621-11350 | Шайба | 2 |
| 0080 | 301062-00110 | Регулировочная шайба T1.0 | 0 |
| 0090 | 301062-00120 | Регулировочная шайба T2.0 | 0 |
| 0100 | 301062-00131 | Регулировочная шайба T1.0 | 0 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
