81-11: Линкаге — HITACHI LX15SL-7

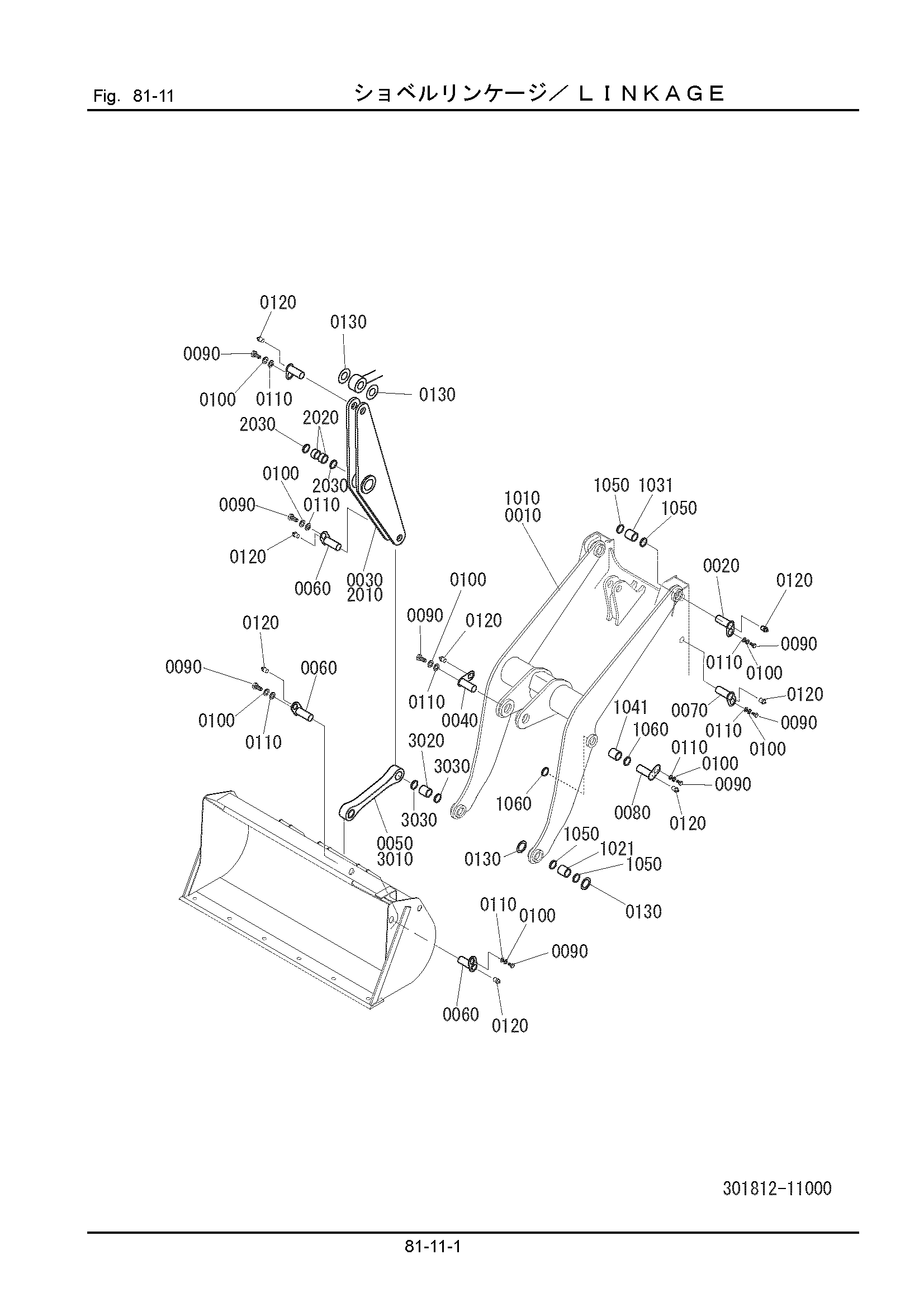

Заводская схема «81-11: Линкаге» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301812-11100 | Рукоять подъём AS | 1 |
| 1021 | 301812-11410 | Втулка | 2 |
| 1031 | 301812-11420 | Втулка | 2 |
| 1041 | 301812-11430 | Втулка | 2 |
| 1050 | 141540-03545 | Уплотнение, пыль | 8 |
| 1060 | 141540-03040 | Уплотнение, пыль | 4 |
| 0020 | 301811-11180 | Палец | 2 |
| 0030 | 301816-11200 | Беллкранк AS | 1 |
| 2020 | 301816-11430 | Втулка | 2 |
| 2030 | 141540-05060 | Уплотнение, пыль | 2 |
| 0040 | 301811-11190 | Палец | 1 |
| 0050 | 301816-11300 | Тяга AS | 1 |
| 3020 | 301816-11410 | Втулка | 2 |
| 3030 | 141540-03545 | Уплотнение, пыль | 4 |
| 0060 | 301811-11210 | Палец | 6 |
| 0070 | 301811-11220 | Палец | 2 |
| 0080 | 301811-11230 | Палец | 2 |
| 0090 | 100112-12020 | Болт | 13 |
| 0100 | 108002-12030 | W/S | 13 |
| 0110 | 311811-11270 | Шайба | 13 |
| 0120 | 110001-01000 | Ниппель, смазка | 13 |
| 0130 | 331611-15150 | Проставка | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
