25-21: Гидромотор группа — HITACHI LX15SL-7

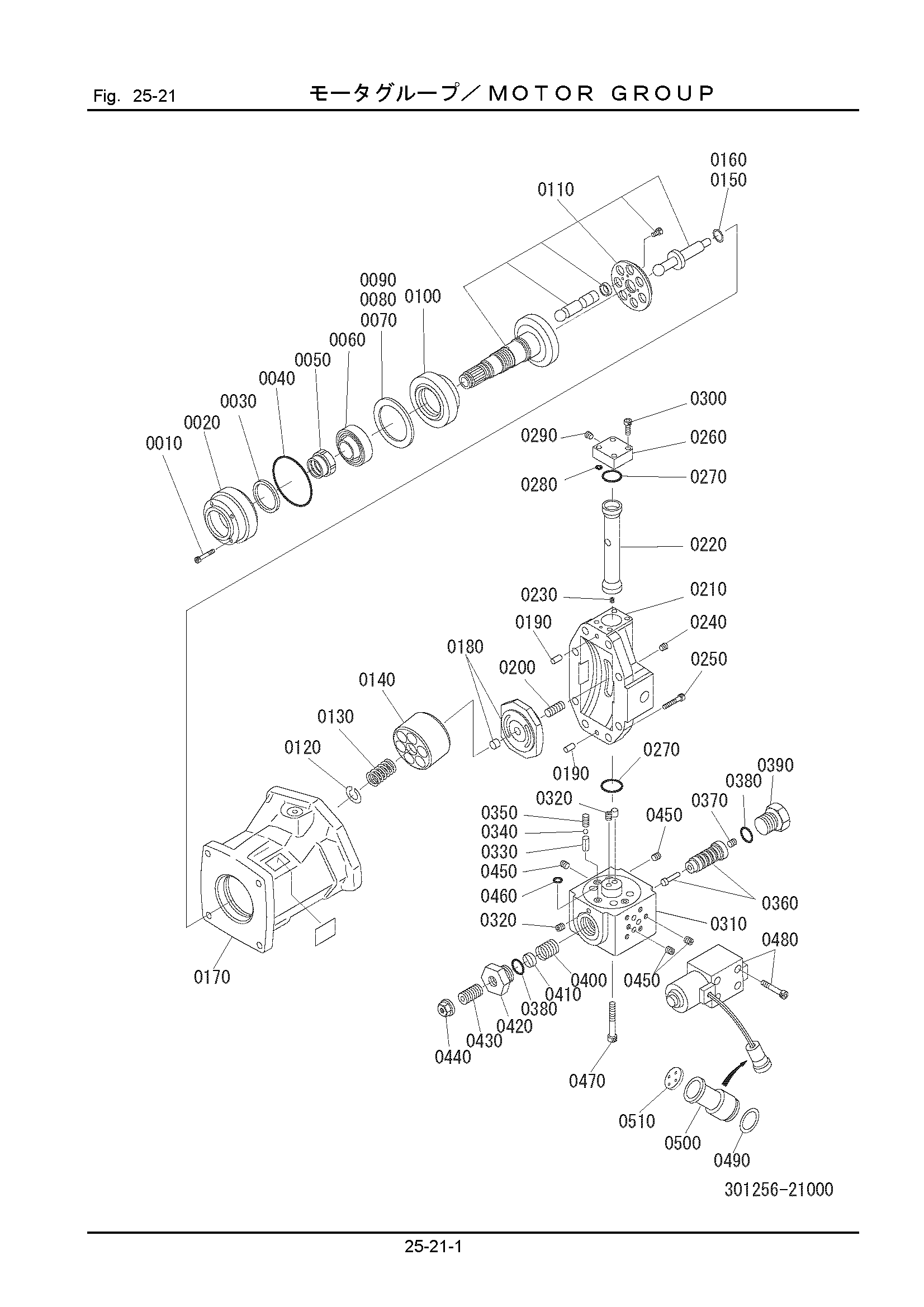

Заводская схема «25-21: Гидромотор группа» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301256-00000 | Гидромотор AS | 1 | |
| 0010 | 100931-05016 | Болт | 3 |
| 0020 | 301255-21110 | Крышка, масляный уплотнение | 1 |
| 0030 | 301255-21120 | Масляный уплотнение | 1 |
| 0040 | 301255-21380 | Уплотнительное кольцо | 1 |
| 0260 | 301256-21230 | Крышка AS. | 1 |
| 0270 | 120012-03000 | Уплотнительное кольцо | 2 |
| 0280 | 120011-00900 | Уплотнительное кольцо | 1 |
| 0290 | 323251-13210 | Пробка | 1 |
| 0300 | 100931-06030 | Болт | 4 |
| 0380 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0390 | 301256-21160 | Пробка | 1 |
| 0460 | 120011-00800 | Уплотнительное кольцо | 4 |
| 0470 | 100931-06060 | Болт | 1 |
| 0480 | 322255-21660 | Электромагнитный клапан AS | 1 |
| 0490 | 120001-01500 | Уплотнительное кольцо | 1 |
| 0500 | 301255-21350 | Колпачок | 1 |
| 0510 | 301255-21360 | Пробка, резиновый | 1 |
| 301256-99110 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
