Вентилятор привод гидравлический насос и гидромотор — HITACHI LX150-5

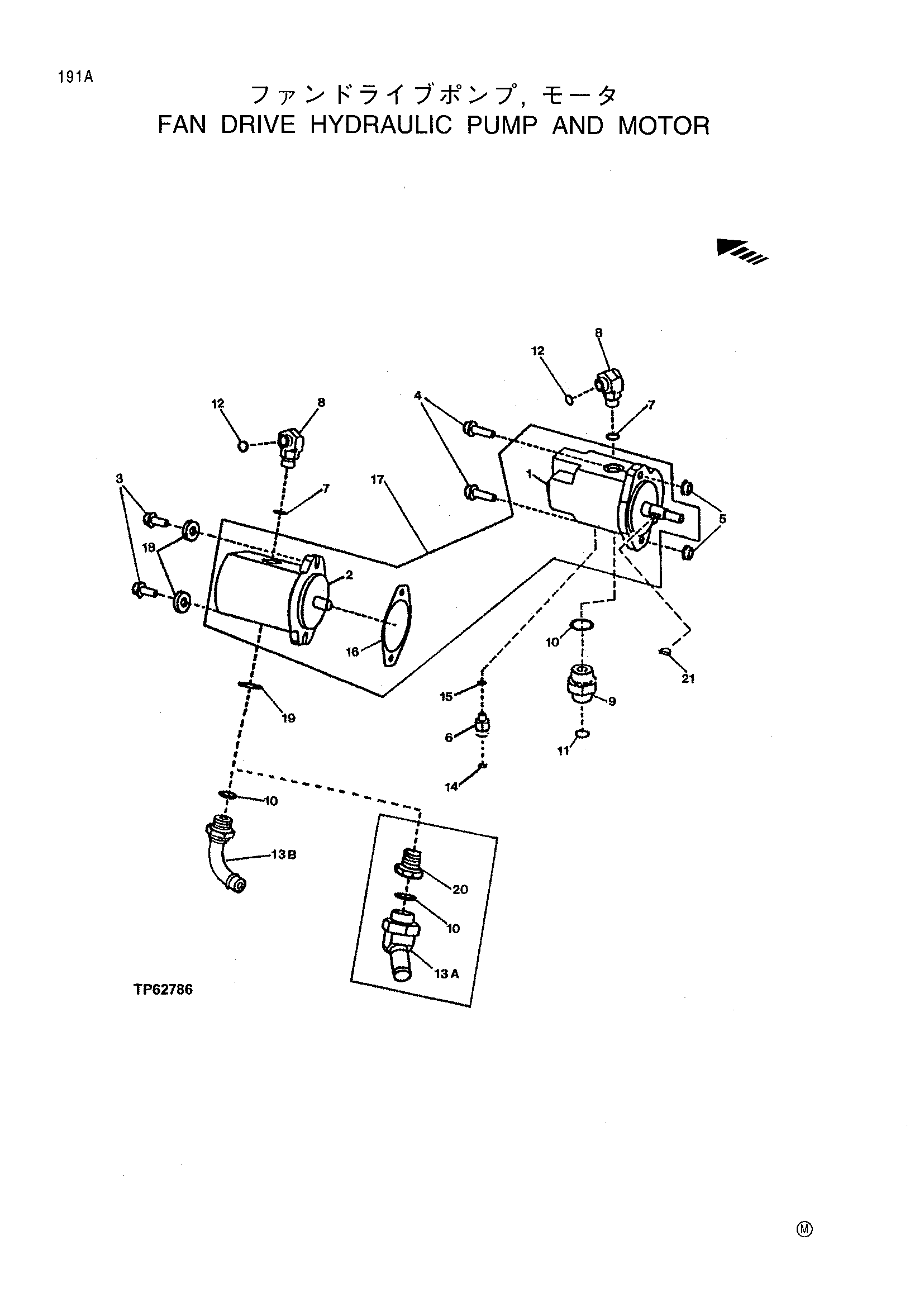

Заводская схема «Вентилятор привод гидравлический насос и гидромотор» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT219775 | Гидравлический гидромотор | 1 |
| AT219776 | Гидравлический гидромотор | 1 | |
| AT211381 | Уплотнение комплект | 1 | |
| AT211380 | Предохранительный клапан | 1 | |
| AT211382 | Предохранительный клапан | 1 | |
| AT211379 | Уплотнение комплект | 1 | |
| AT219773 | Гидравлический гидромотор | 1 | |
| 2 | AT211029 | Насос | 1 |
| AT211031 | Насос | 1 | |
| AT211378 | Уплотнение комплект | 1 | |
| AT220512 | Уплотнение комплект | 1 | |
| AT210137 | Насос | 1 | |
| 3 | 19M3239 | Болт с головкой | 2 |
| 4 | 19M7835 | Винт | 2 |
| 19M7790 | Винт | 2 | |
| 5 | 14M7299 | Фланец гайка | 2 |
| 14M7296 | Фланец гайка | 2 | |
| 6 | 38H1309 | Адаптер | 1 |
| 7 | R26375 | Уплотнительное кольцо | 2 |
| R26906 | Уплотнительное кольцо | 2 | |
| 8 | 38H1005 | Угловой штуцер штуцер | 2 |
| 38H1012 | Угловой штуцер штуцер | 2 | |
| 9 | 38H1194 | Адаптер | 1 |
| 10 | R29936 | Уплотнительное кольцо | 2 |
| 11 | T77858 | Уплотнительное кольцо | 1 |
| 12 | T77857 | Уплотнительное кольцо | 2 |
| 13A | AT209592 | Угловой штуцер штуцер | 1 |
| 13B | AH96708 | Штуцер | 1 |
| 14 | T77613 | Уплотнительное кольцо | 1 |
| 15 | R28782 | Уплотнительное кольцо | 1 |
| 16 | R96935 | Прокладка | 1 |
| 17 | AT219856 | Комплект | 1 |
| 18 | 24M7239 | Шайба | 2 |
| 19 | T78612 | Уплотнительное кольцо | 1 |
| 20 | T179513 | Штуцер | 1 |
| 21 | 26H77 | Вал шпонка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
