Генератор, крепление браккетс, ремень и ремень тенсион — HITACHI LX150-5

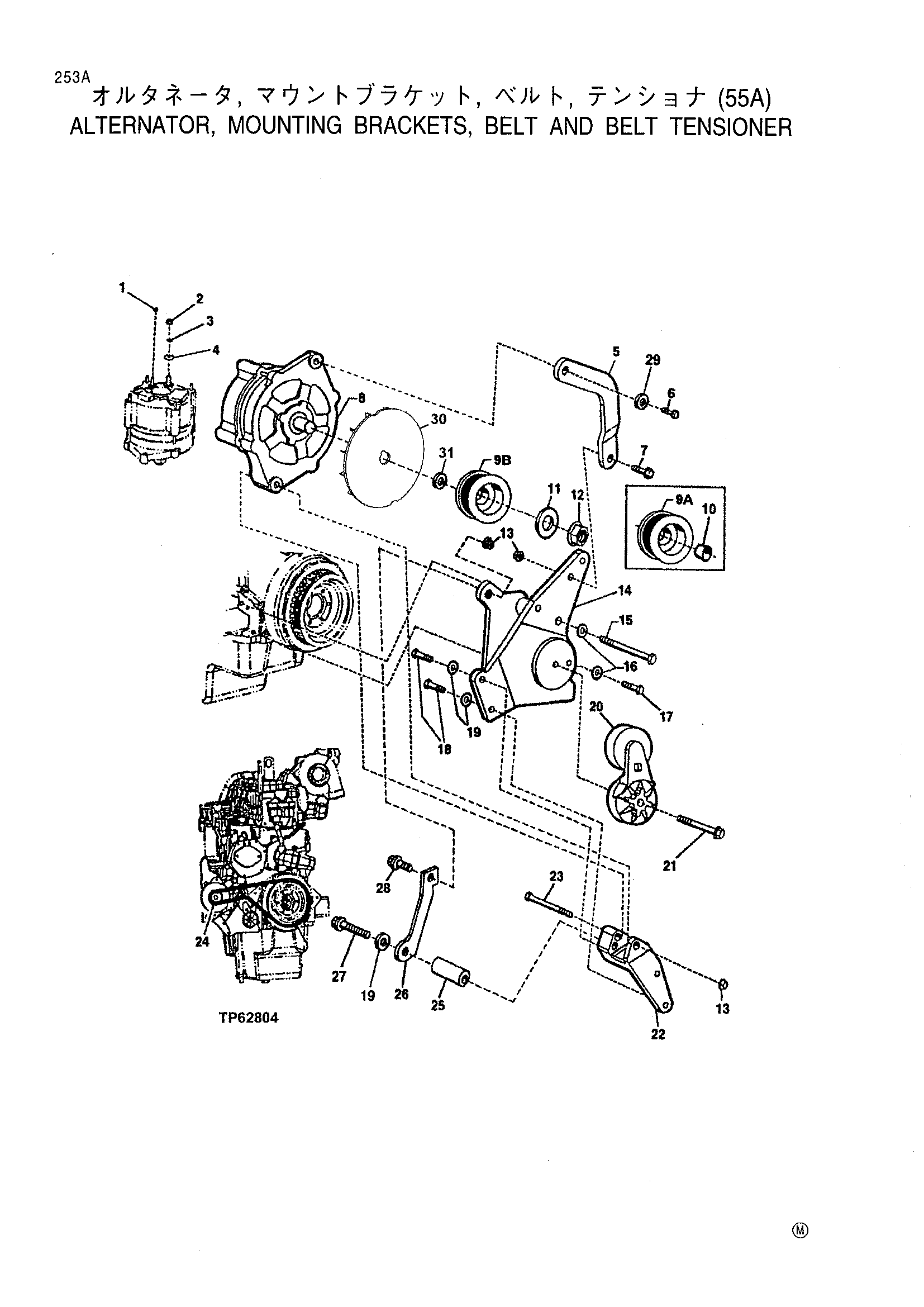

Заводская схема «Генератор, крепление браккетс, ремень и ремень тенсион» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 14M7375 | Фланец гайка | 1 |
| 2 | 14M7298 | Фланец гайка | 1 |
| 3 | 12M7032 | Блокировка шайба | 1 |
| 4 | 24M7207 | Шайба | 2 |
| 5 | R128962 | Страп | 1 |
| 6 | 19M7868 | Винт | 1 |
| 7 | 19M7835 | Винт | 1 |
| 8 | AT207608 | Генератор | 1 |
| AT221116 | Генератор | 1 | |
| TY6798 | Генератор | 1 | |
| AT163156 | Регулятор | 1 | |
| H144095 | Капакитор | 1 | |
| 9A | R94350 | Канатный блок | 1 |
| 9B | R501486 | Канатный блок | 1 |
| 10 | R94351 | Втулка | 1 |
| 11 | 24M7240 | Шайба | 1 |
| 12 | 14M7158 | Гайка | 1 |
| 13 | 14M7296 | Фланец гайка | 3 |
| 14 | AT220259 | Опора | 1 |
| 15 | 19H3136 | Болт с головкой | 1 |
| 16 | 24M7047 | Шайба | 2 |
| 17 | 19H2993 | Болт с головкой | 1 |
| 18 | 19H3239 | Болт с головкой | 2 |
| 19 | 24M7239 | Шайба | 3 |
| 20 | RE70535 | Тигхтенер | 1 |
| 21 | 19M7810 | Винт | 1 |
| 22 | R500607 | Страп | 1 |
| 23 | 19M8166 | Болт с головкой | 1 |
| 24 | T173121 | Ремень | 1 |
| T178418 | Ремень | 1 | |
| T173122 | Ремень | 1 | |
| T178419 | Ремень | 1 | |
| 25 | T175670 | Проставка | 1 |
| 26 | T175671 | Регулировочный страп | 1 |
| 27 | 19H3031 | Болт с головкой | 1 |
| 28 | 19M7786 | Винт | 1 |
| 29 | 24H1621 | Шайба | 1 |
| 30 | T158584 | Вентилятор | 1 |
| 31 | R39129 | Упорный шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
