Гидроцилиндр рулевого управления — HITACHI LX150-5

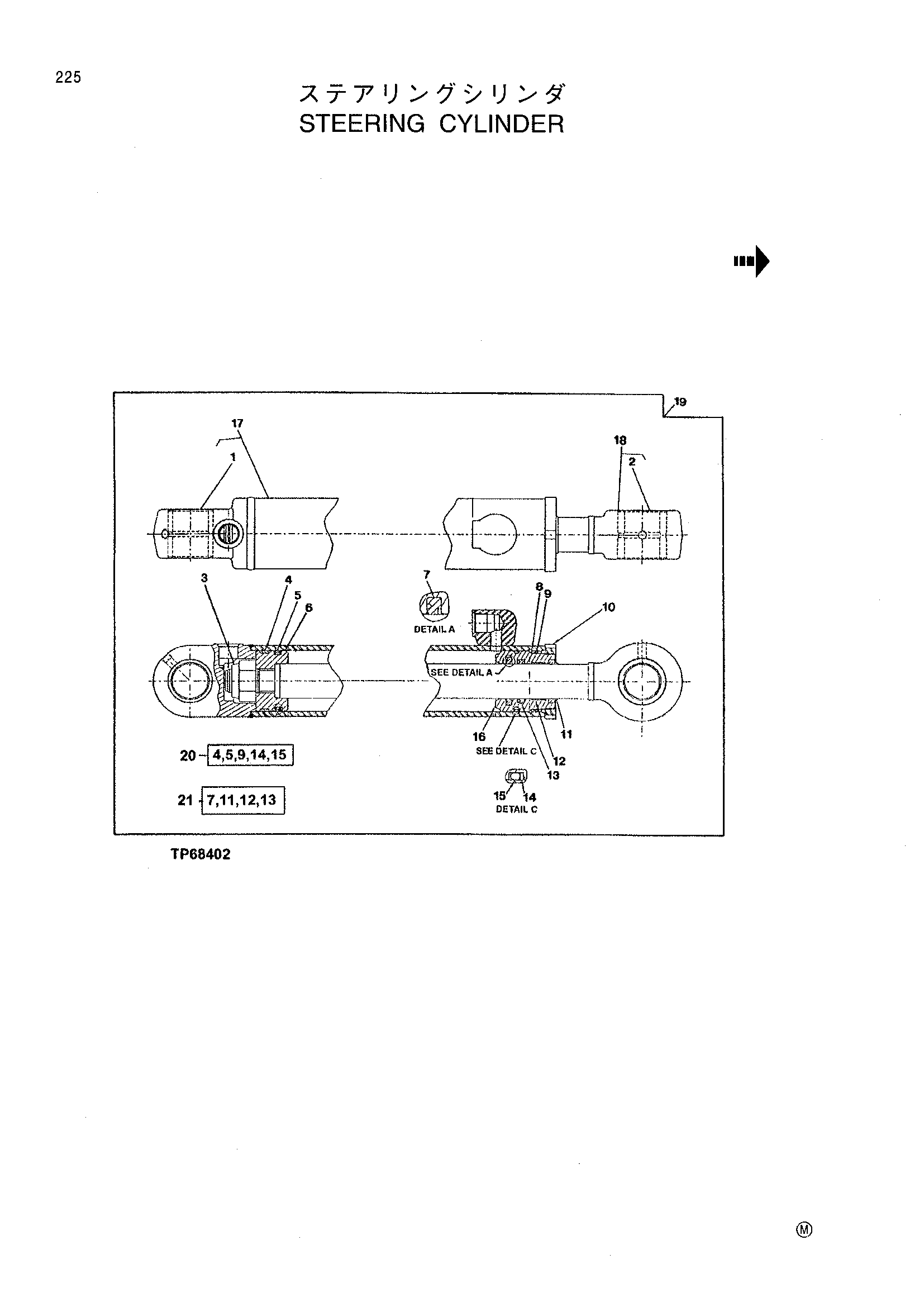

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R89940 | Втулка | 1 |
| 2 | R89940 | Втулка | 1 |
| 3 | R81866 | Гайка | 1 |
| 4 | R81777 | Веар кольцо | 1 |
| 5 | RE20345 | Уплотнение | 1 |
| 6 | R86084 | Поршень | 1 |
| 7 | AH146560 | Уплотнение | 1 |
| 8 | R81789 | Кольцо | 1 |
| 9 | R91729 | Кольцо | 1 |
| 10 | R81795 | Гайка | 1 |
| 11 | AH146556 | Уплотнение | 1 |
| 12 | H152793 | Бакк-уп кольцо | 1 |
| 13 | H152202 | Уплотнение | 1 |
| 14 | R81864 | Бакк-уп кольцо | 1 |
| 15 | T12582 | Уплотнительное кольцо | 1 |
| 16 | H157510 | Хйдр. гидроцилиндр. шток направляющая | 1 |
| 17 | AH150703 | Гидравлический гидроцилиндр. баррел | 1 |
| 18 | AH151585 | Шток | 1 |
| 19 | AH150468 | Гидравлический гидроцилиндр | 1 |
| 20 | AH149842 | Гидравлический гидроцилиндр комплект | 1 |
| 21 | AH149813 | Гидравлический гидроцилиндр комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
