Муфта узел в сборе (K1) — HITACHI LX150-5

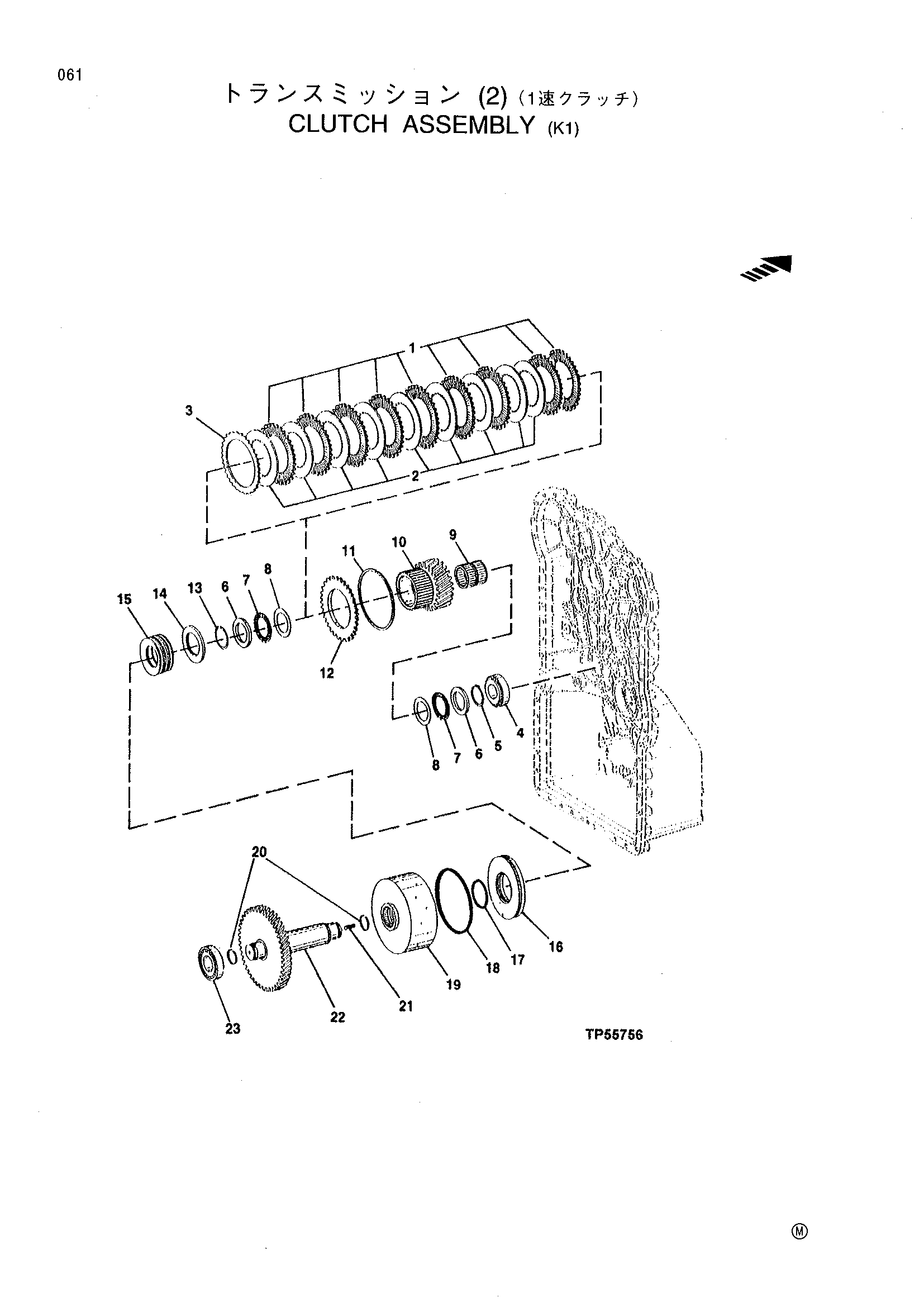

Заводская схема «Муфта узел в сборе (K1)» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T173841 | Муфта диск | 9 |
| 2 | T173842 | Муфта диск | 9 |
| 3 | T173840 | Муфта диск | 1 |
| 4 | T173849 | Каток подшипник | 1 |
| 5 | T173036 | Стопорное кольцо | 1 |
| 6 | T172104 | Диск | 2 |
| 7 | T172129 | Упорный подшипник | 2 |
| 8 | T172130 | Упорный шайба | 2 |
| 9 | T179935 | Неедле подшипник | 1 |
| 10 | T173845 | Направляющее колесо | 1 |
| 11 | T173863 | Стопорное кольцо | 1 |
| T173864 | Стопорное кольцо | 1 | |
| 12 | T173844 | Регулировочная шайба | 1 |
| 13 | T173067 | Стопорное кольцо | 1 |
| 14 | T173066 | Стопорное кольцо | 2 |
| 15 | T173839 | Пружина | 7 |
| 16 | T174254 | Поршень | 1 |
| 17 | T173958 | Уплотнительное кольцо | 1 |
| 18 | T174413 | Уплотнительное кольцо | 1 |
| 19 | T173837 | Корпус | 1 |
| 20 | T172115 | Поршень кольцо | 2 |
| 21 | T171153 | Шпилька | 1 |
| 22 | T173843 | Вал | 1 |
| 23 | T173847 | Каток подшипник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
