PRE и финал топливный фильтр и линии — HITACHI LX150-5

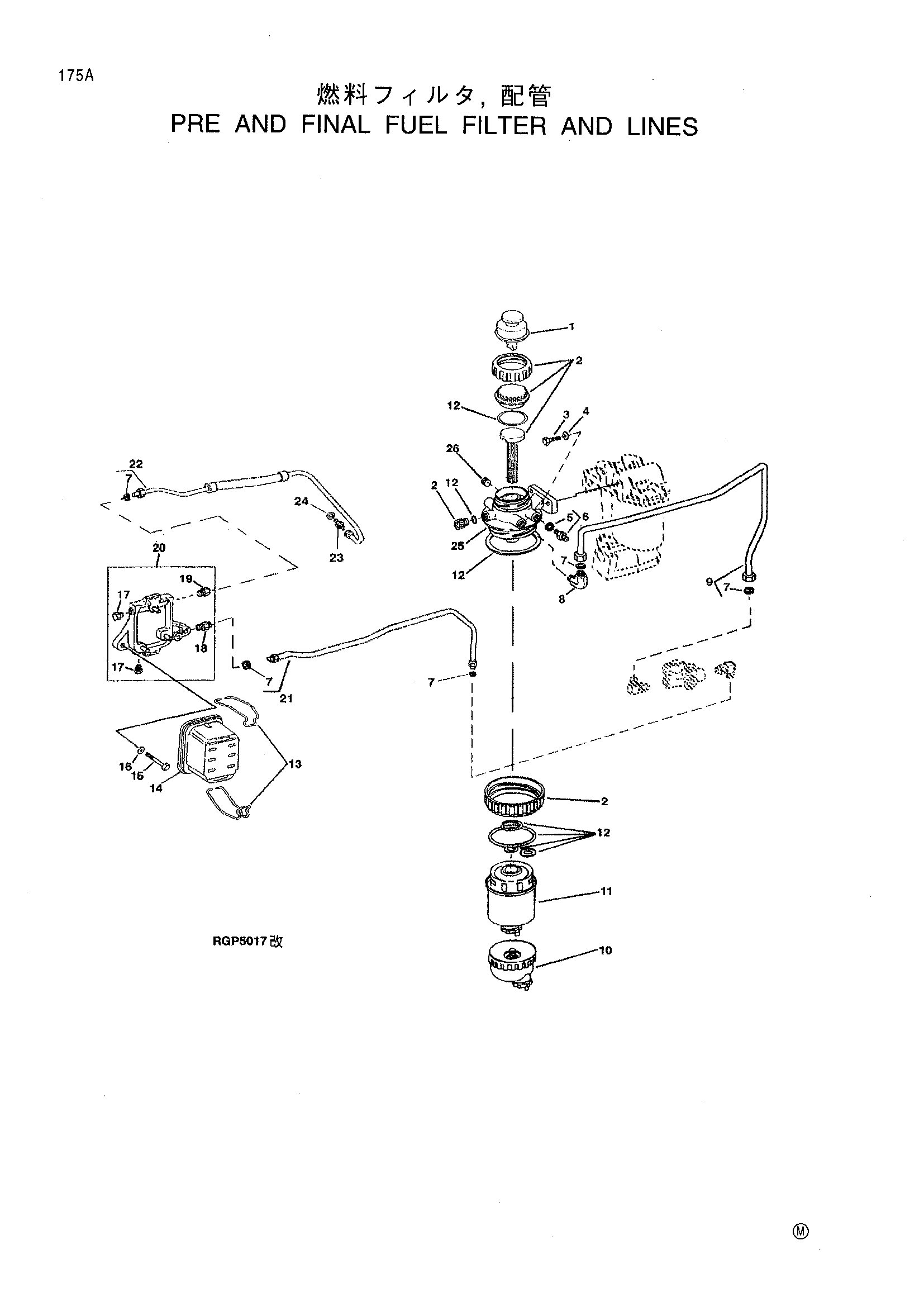

Заводская схема «PRE и финал топливный фильтр и линии» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | RE50467 | Ханд пример | 1 |
| 2 | RE51649 | Уплотнение комплект | 1 |
| R113563 | Дренажный пробка | 1 | |
| 3 | 19H3483 | Болт с головкой | 2 |
| 4 | 24M7096 | Шайба | 2 |
| 5 | R26286 | Уплотнительное кольцо | 1 |
| 6 | AM31805 | Штуцер | 1 |
| 7 | R67092 | Уплотнение | 5 |
| 8 | R134957 | Угловой штуцер штуцер | 1 |
| 9 | RE502080 | Топливный линия | 1 |
| RE63313 | Топливный линия | 1 | |
| 10 | RE51650 | Седимент бовл | 1 |
| 11 | RE65431 | Фильтр элемент | 1 |
| 12 | RE50752 | Уплотнение комплект | 1 |
| R113562 | Уплотнительное кольцо | 1 | |
| R113565 | Уплотнительное кольцо | 1 | |
| 13 | R89927 | Хомут | 2 |
| 14 | AR86745 | Фильтр элемент | 1 |
| 15 | 19H3104 | Болт с головкой | 2 |
| 16 | 24H1325 | Шайба | 2 |
| 17 | R119223 | Пробка | 2 |
| 18 | RE54244 | Обратный клапан | 1 |
| 19 | RE54245 | Штуцер | 1 |
| 20 | RE61693 | Базовый | 1 |
| 21 | RE65787 | Топливный линия | 1 |
| 22 | RE500280 | Топливный линия | 1 |
| RE504139 | Топливный линия | 1 | |
| 25 | RE63183 | Фильтр головка | 1 |
| 26 | R82719 | Штуцер пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
