A/R кондиционер конденсатор, рекеивер-дриер и шланги — HITACHI LX150-5

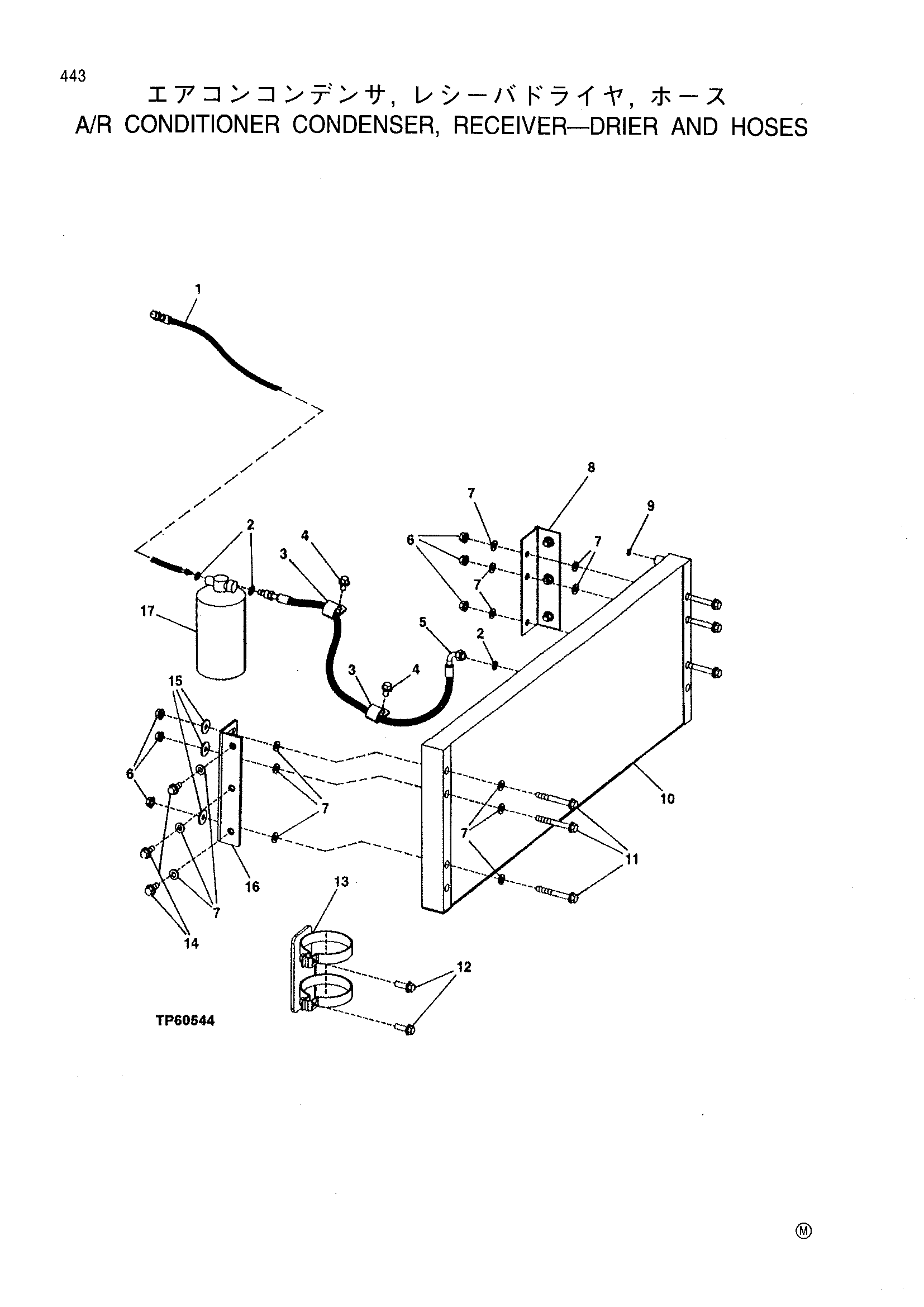

Заводская схема «A/R кондиционер конденсатор, рекеивер-дриер и шланги» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT211478 | Шланг | 1 |
| 2 | R10093 | Уплотнительное кольцо | 3 |
| 3 | R46667 | Хомут | 2 |
| 4 | 19M7783 | Винт | 2 |
| 5 | AT210781 | Рефригерант шланг | 1 |
| 6 | 14M7296 | Фланец гайка | 6 |
| 7 | 24M7239 | Шайба | 21 |
| 8 | AT210031 | Петля | 1 |
| 9 | R113050 | Кольцо | 1 |
| 10 | AT208410 | Вапор конденсатор | 1 |
| 11 | 19M7810 | Винт | 6 |
| 12 | 19M7786 | Винт | 2 |
| 13 | AT207103 | Кронштейн | 1 |
| 14 | 19M7785 | Винт | 8 |
| 15 | 24M7296 | Шайба | 3 |
| 16 | AT210468 | Кронштейн | 1 |
| 17 | AT162848 | Рекеивер-дрйер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
