Парк тормоз электромагнитный клапан — HITACHI LX150-5

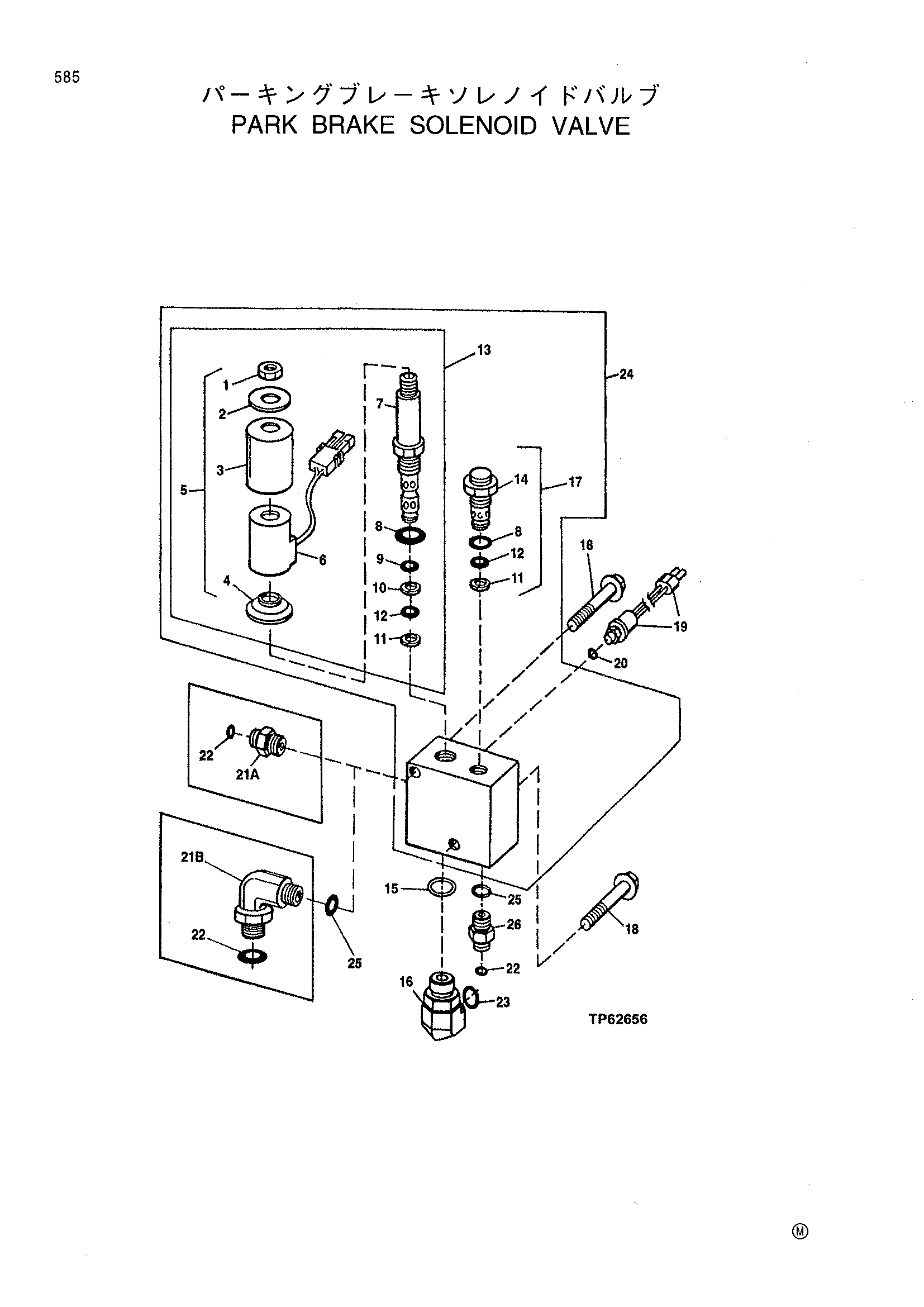

Заводская схема «Парк тормоз электромагнитный клапан» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4 | T130847 | Пластина | 1 |
| 5 | AT139434 | Комплект | 1 |
| 6 | AT139433 | Электрический коил | 1 |
| 8 | R26906 | Уплотнительное кольцо | 2 |
| 9 | R33259 | Уплотнительное кольцо | 1 |
| 10 | T81247 | Бакк-уп кольцо | 1 |
| 11 | R42926 | Бакк-уп кольцо | 2 |
| 12 | R28776 | Уплотнительное кольцо | 2 |
| 13 | AT209468 | Электромагнитный клапан | 1 |
| 15 | U12547 | Уплотнительное кольцо | 1 |
| 16 | 38H1404 | Угловой штуцер штуцер | 1 |
| 17 | AT168227 | Клапан | 1 |
| 18 | 19M7819 | Винт | 2 |
| 19 | AT223538 | Выключатель | 1 |
| 20 | R26287 | Уплотнительное кольцо | 1 |
| 21A | 38H1171 | Адаптер | 1 |
| 21B | 38H1010 | Угловой штуцер штуцер | 1 |
| 22 | T77613 | Уплотнительное кольцо | 2 |
| 23 | T77858 | Уплотнительное кольцо | 1 |
| 24 | AT206811 | Соленоид | 1 |
| 25 | R26375 | Уплотнительное кольцо | 2 |
| 26 | 38H1171 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
