Муфта узел в сборе (K3) — HITACHI LX150-5

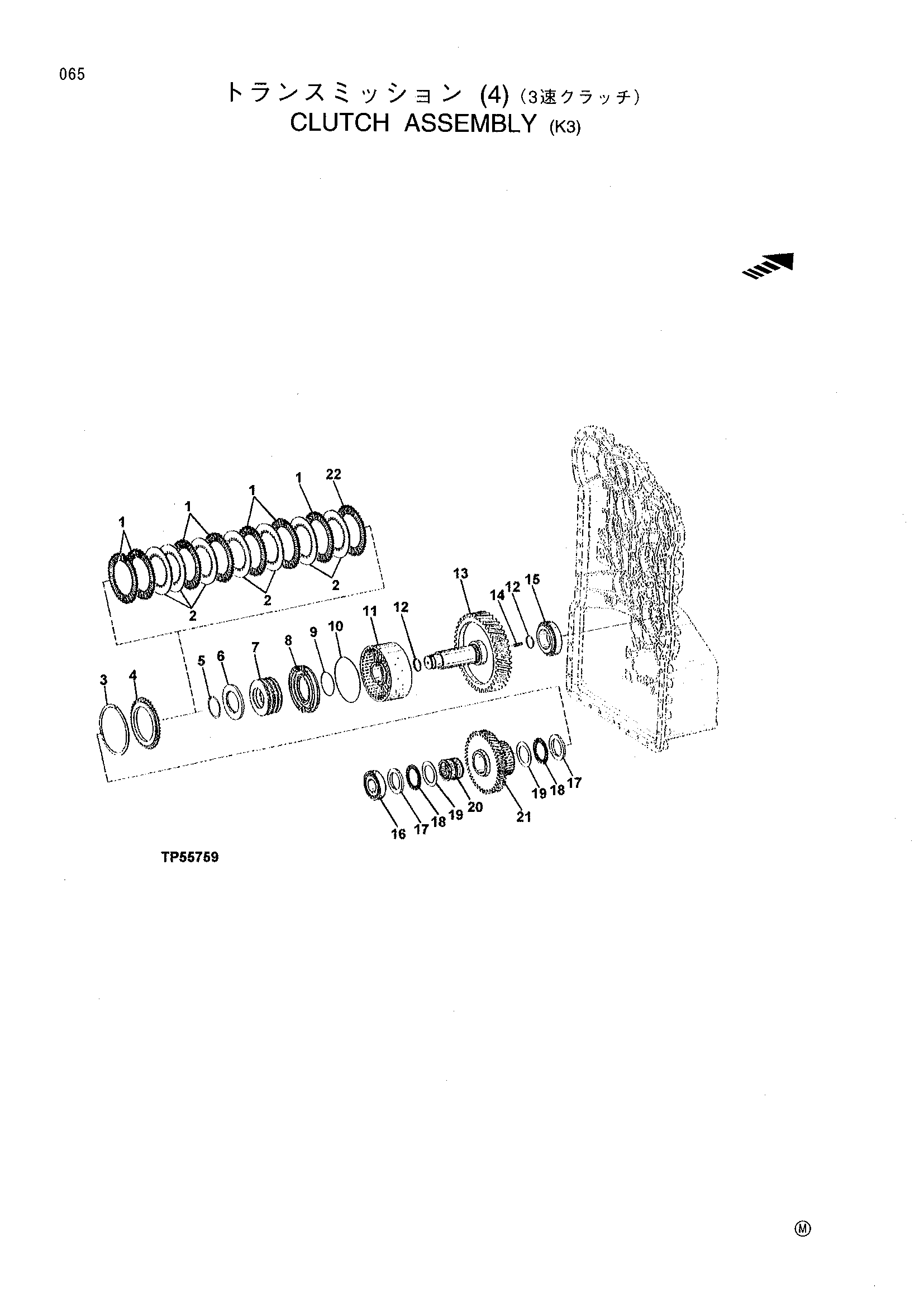

Заводская схема «Муфта узел в сборе (K3)» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T173637 | Диск, с наружный сплине | 7 |
| 2 | T173638 | Диск, с внутренний сплине | 7 |
| 3 | T172247 | Стопорное кольцо | 1 |
| T172251 | Стопорное кольцо | 1 | |
| 4 | T173639 | Регулировочная шайба | 1 |
| 5 | T173067 | Стопорное кольцо | 1 |
| 6 | T173066 | Стопорное кольцо | 2 |
| 7 | T173839 | Пружина | 7 |
| 8 | T173853 | Поршень | 1 |
| 9 | T173958 | Уплотнительное кольцо | 1 |
| 10 | T173960 | Уплотнительное кольцо | 1 |
| 11 | T173852 | Корпус | 1 |
| 12 | T172115 | Поршень кольцо | 2 |
| 13 | T173858 | Вал | 1 |
| 14 | T171153 | Шпилька | 1 |
| 15 | T173847 | Каток подшипник | 1 |
| 16 | T173849 | Каток подшипник | 2 |
| 17 | T172104 | Диск | 2 |
| 18 | T172129 | Упорный подшипник | 2 |
| 19 | T172130 | Упорный шайба | 2 |
| 20 | T179594 | Неедле подшипник | 1 |
| 21 | T173806 | Направляющее колесо | 1 |
| 22 | T173636 | Диск, с наружный сплине | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
