Турбокомпрессор и масляный линии — HITACHI LX150-5

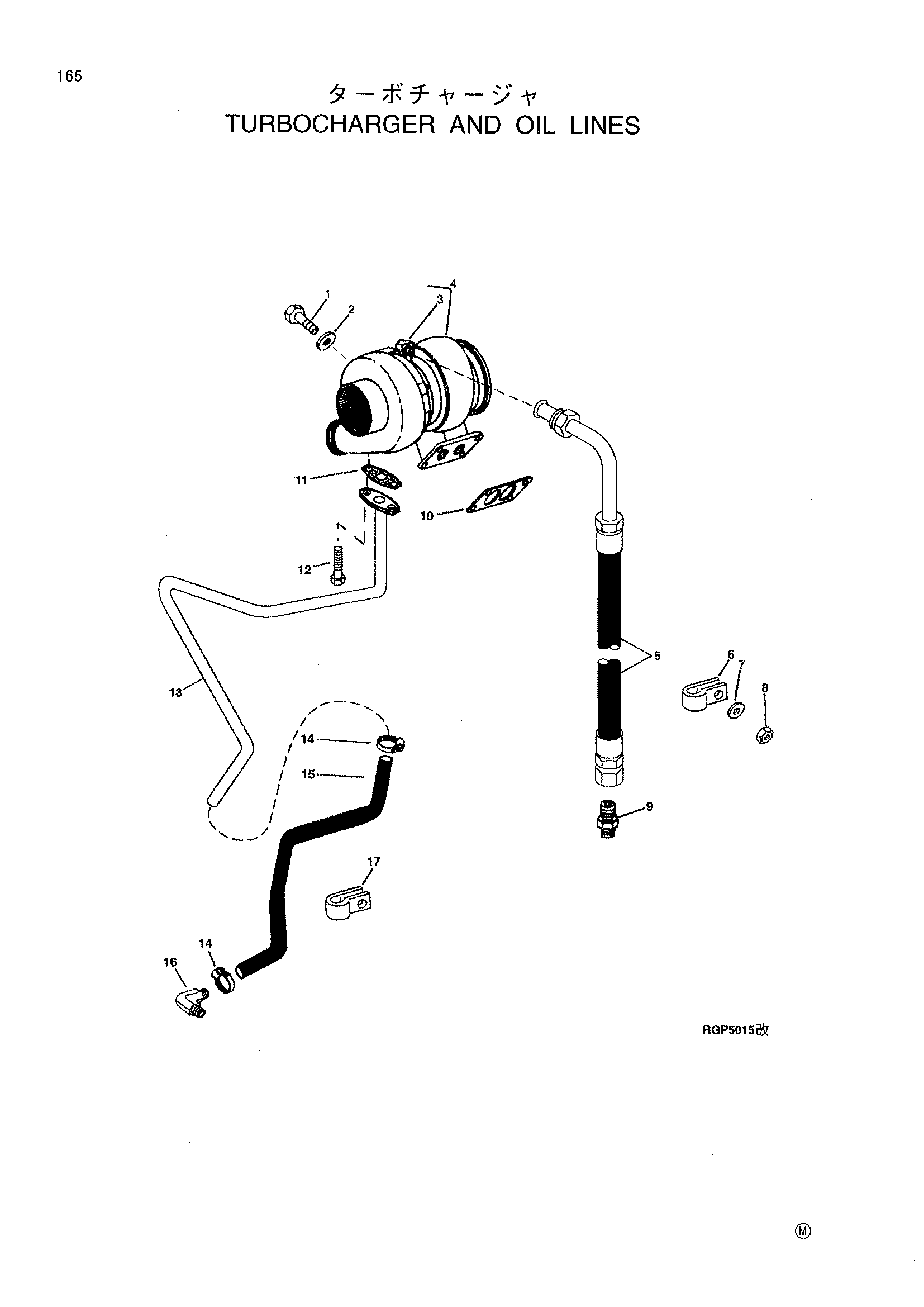

Заводская схема «Турбокомпрессор и масляный линии» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R54500 | Винт | 4 |
| 2 | 24H1305 | Шайба | 4 |
| 3 | T11180 | Угловой штуцер штуцер | 1 |
| 4 | RE501051 | Турбокомпрессор | 1 |
| 5 | RE20230 | Масляный линия | 1 |
| 6 | T13814 | Хомут | 1 |
| 7 | 24H753 | Шайба | 1 |
| 8 | 14H786 | Гайка | 1 |
| 9 | RE57561 | Разъём | 1 |
| 10 | R123572 | Прокладка | 1 |
| 11 | R105346 | Прокладка | 1 |
| 12 | R122618 | Винт | 2 |
| 13 | RE69328 | Масляный линия | 1 |
| 14 | TY22467 | Хомут | 2 |
| 15 | R500723 | Шланг | 1 |
| 16 | R126812 | Угловой штуцер штуцер | 1 |
| 17 | T72853 | Страп | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
