Решётка и решётка корпус — HITACHI LX150-5

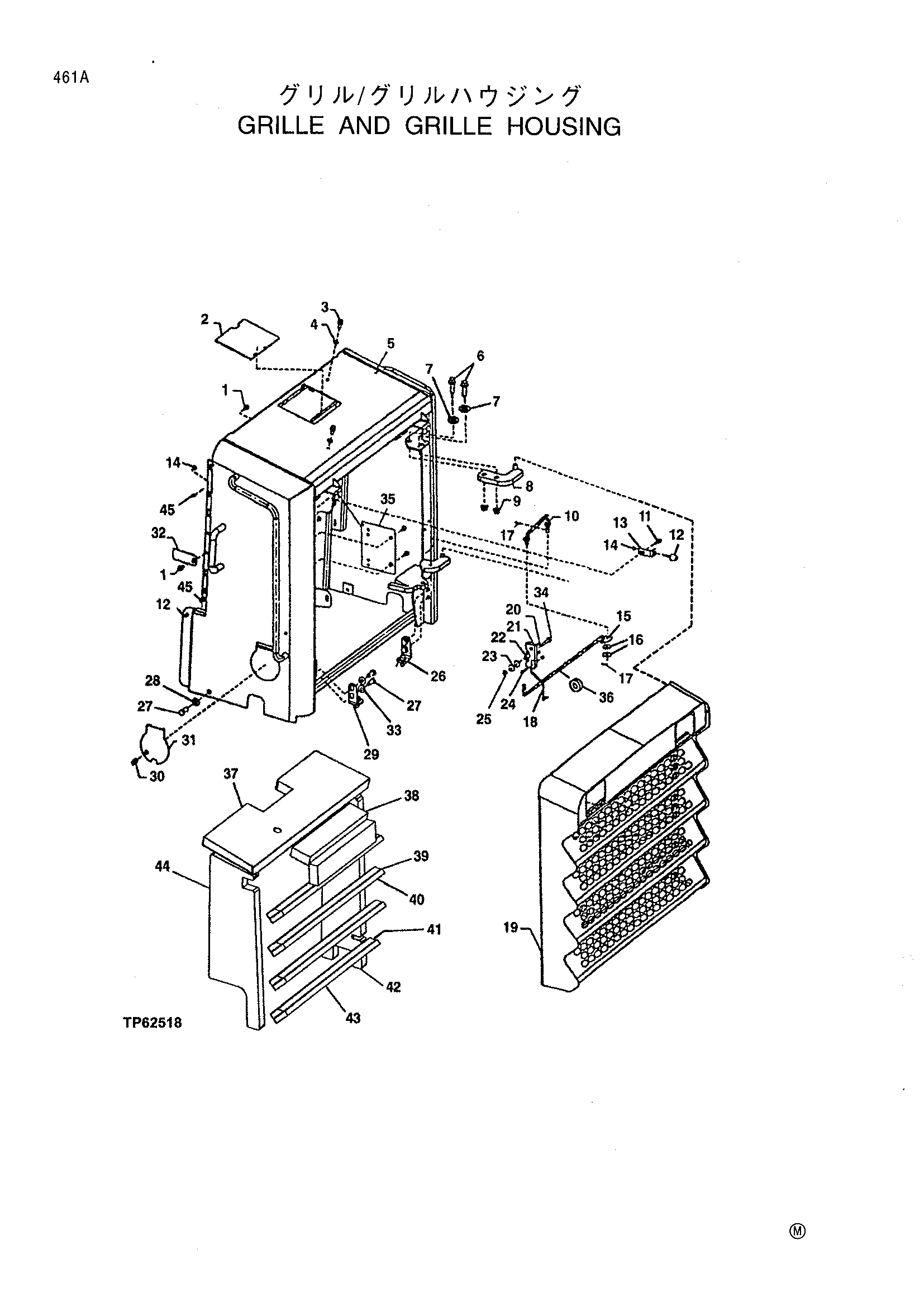

Заводская схема «Решётка и решётка корпус» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7784 | Винт | 4 |
| 2 | AT202924 | Крышка | 1 |
| 3 | 19M7788 | Винт | 2 |
| 4 | 24M7240 | Шайба | 2 |
| 5 | AT220232 | Решётка | 1 |
| 6 | 19M7409 | Болт с головкой | 2 |
| 7 | 24M7338 | Шайба | 2 |
| 8 | AT211233 | Пластина | 1 |
| 9 | 14M7291 | Фланец гайка | 2 |
| 10 | AT211006 | Шток | 1 |
| 11 | 19M7785 | Винт | 1 |
| 12 | AT219974 | Бумпер | 3 |
| 13 | T172870 | Биндер дивидер TAB | 1 |
| 14 | 14M7152 | Гайка | 7 |
| 15 | AT211137 | Рычаг | 1 |
| 16 | T170057 | Шайба | 2 |
| 17 | J16931 | Пружина локкинг палец | 2 |
| 18 | AT211263 | Рычаг управления | 1 |
| 19 | AT220825 | Дверь | 1 |
| 20 | 14M7397 | Блокировка гайка | 1 |
| 21 | AT220015 | Защёлка | 1 |
| 22 | T101975 | Втулка | 1 |
| 23 | 24M7296 | Шайба | 2 |
| 24 | 19M7833 | Винт | 4 |
| 25 | 14M7296 | Фланец гайка | 1 |
| 26 | T170442 | Кронштейн | 1 |
| 27 | 19M8035 | Болт с головкой | 8 |
| 28 | 24M7241 | Шайба | 2 |
| 29 | T172056 | Кронштейн | 1 |
| 30 | AT38176 | Замок | 1 |
| 31 | AT202925 | Крышка | 1 |
| 32 | T168135 | Страп | 2 |
| 33 | T175481 | Шайба | 6 |
| 34 | 19M7808 | Винт | 1 |
| 35 | AT209506 | Кронштейн | 1 |
| 36 | R41439 | Уплотнительная втулка | 1 |
| 37 | T176541 | Изолятор | 1 |
| 38 | T176305 | Изолятор | 2 |
| 39 | T176309 | Изолятор | 3 |
| 40 | T176310 | Изолятор | 3 |
| 41 | T176304 | Изолятор | 1 |
| 42 | T176540 | Изолятор | 1 |
| 43 | T176303 | Изолятор | 1 |
| 44 | T176542 | Изолятор | 1 |
| 45 | AT221273 | Бумпер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
