Гидроцилиндр ковша — HITACHI LX150-5

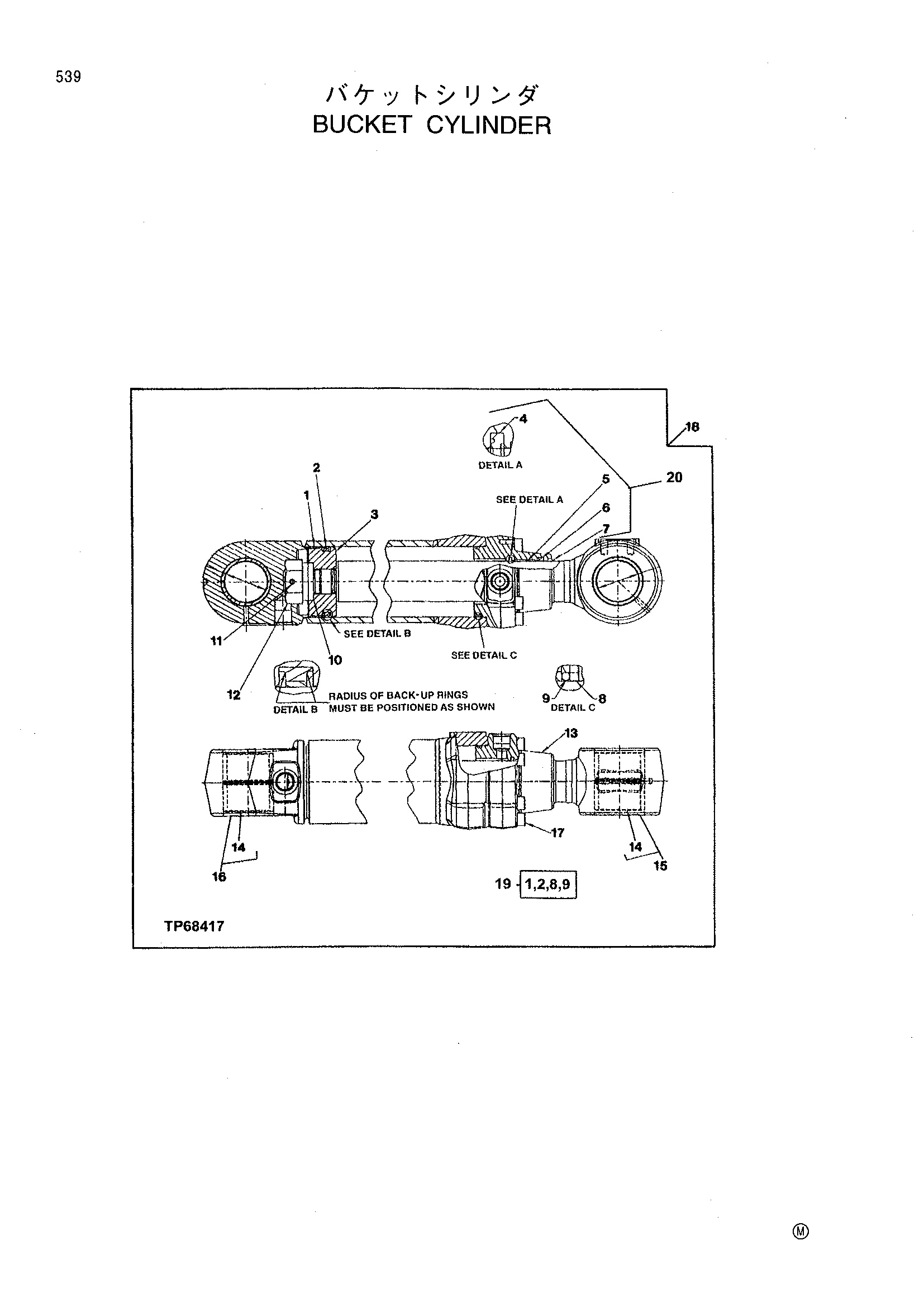

Заводская схема «Гидроцилиндр ковша» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R85228 | Веар кольцо | 1 |
| 2 | RE25146 | Уплотнение | 1 |
| 3 | H168220 | Поршень | 1 |
| 4 | AH157292 | Уплотнение | 1 |
| 5 | H163980 | Втулка | 1 |
| 6 | H163979 | Уплотнение | 1 |
| 7 | AH157291 | Уплотнение | 1 |
| 8 | R98669 | Бакк-уп кольцо | 1 |
| 9 | H88900 | Уплотнительное кольцо | 1 |
| 10 | AT153937 | Регулировочная шайба | 1 |
| 11 | 22M7009 | Комплект винт | 1 |
| T13624 | Шарик | 1 | |
| 12 | H155879 | Гайка | 1 |
| 13 | H173655 | Хйдр. гидроцилиндр. шток направляющая | 1 |
| 14 | R85556 | Втулка | 2 |
| 15 | AH161349 | Шток | 1 |
| 16 | AH161347 | Гидравлический гидроцилиндр. баррел | 1 |
| 17 | 19M8985 | Винт | 8 |
| 18 | AH159069 | Гидравлический гидроцилиндр | 1 |
| 19 | AH137210 | Гидравлический гидроцилиндр комплект | 1 |
| 20 | AH159192 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
