Многофункциональный быстросъёмное устройство трубопроводы — HITACHI LX150-5

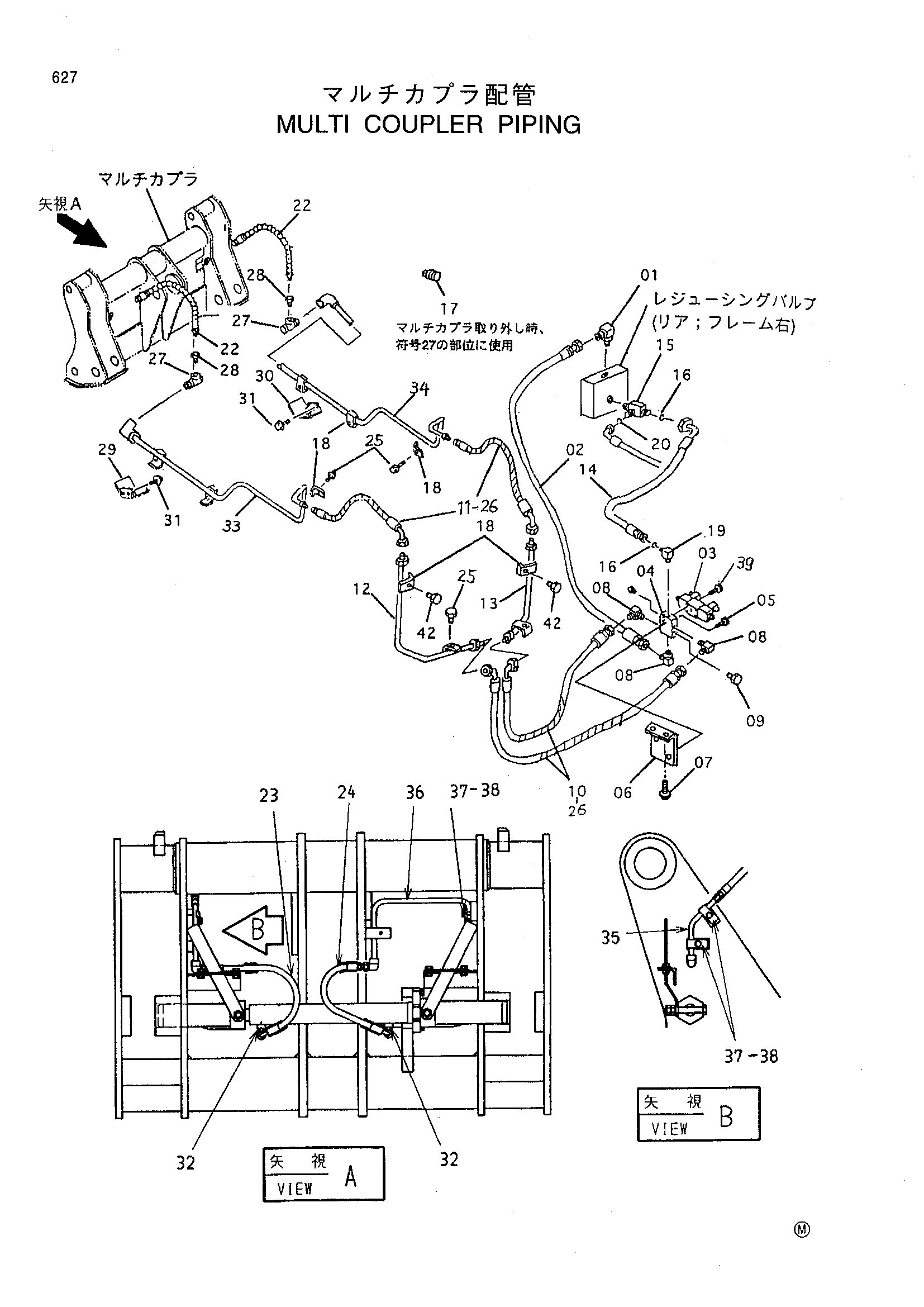

Заводская схема «Многофункциональный быстросъёмное устройство трубопроводы» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4277653 | Угловой штуцер | 1 |
| 02 | 4269803 | Шланг | 1 |
| 03 | 4435541 | Электромагнитный клапан | 1 |
| 04 | 3044316 | Коллектор | 1 |
| 05 | M340840 | Болт с внутренним шестигранником | 2 |
| 06 | 4268012 | Кронштейн | 1 |
| 07 | J021230 | Болт с шайбой | 2 |
| 08 | 4278239 | Угловой штуцер | 3 |
| 09 | 4174543 | Пробка | 2 |
| 10 | 4347699 | Шланг | 2 |
| 11 | 4412011 | Шланг | 2 |
| 12 | 8080323 | Трубка | 1 |
| 13 | 9754885 | Трубка | 1 |
| 14 | 4213487 | Шланг | 1 |
| 15 | 4239220 | Тройник | 1 |
| 16 | 4154235 | Уплотнительное кольцо | 2 |
| 17 | 94-2011 | Пробка | 2 |
| 18 | 4255029 | Хомут | 10 |
| 19 | 4187189 | Угловой штуцер | 1 |
| 20 | 4138928 | Уплотнительное кольцо | 1 |
| 21 | 4121859 | Ленточный зажим | 7 |
| 22 | 4424022 | Шланг | 2 |
| 23 | 4437832 | Шланг | 1 |
| 24 | 4437799 | Шланг | 1 |
| 25 | J011035 | Болт с шайбой | 10 |
| 26 | 4327293 | Защитный кожух | 4 |
| 27 | 4370091 | Соединение свивел | 2 |
| 28 | 4154651 | Адаптер | 2 |
| 29 | 8049926 | Крышка | 1 |
| 30 | 8049930 | Крышка | 1 |
| 31 | J011020 | Болт с шайбой | 4 |
| 32 | A852322 | Угловой штуцер | 2 |
| 33 | 8080321 | Трубка L | 1 |
| 34 | 8080322 | Трубка R | 1 |
| 35 | 9754858 | Трубка | 1 |
| 36 | 8080035 | Трубка | 1 |
| 37 | 4255029 | Хомут | 4 |
| 38 | J011035 | Болт с шайбой | 4 |
| 39 | M340545 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
