Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд — HITACHI LX150-5

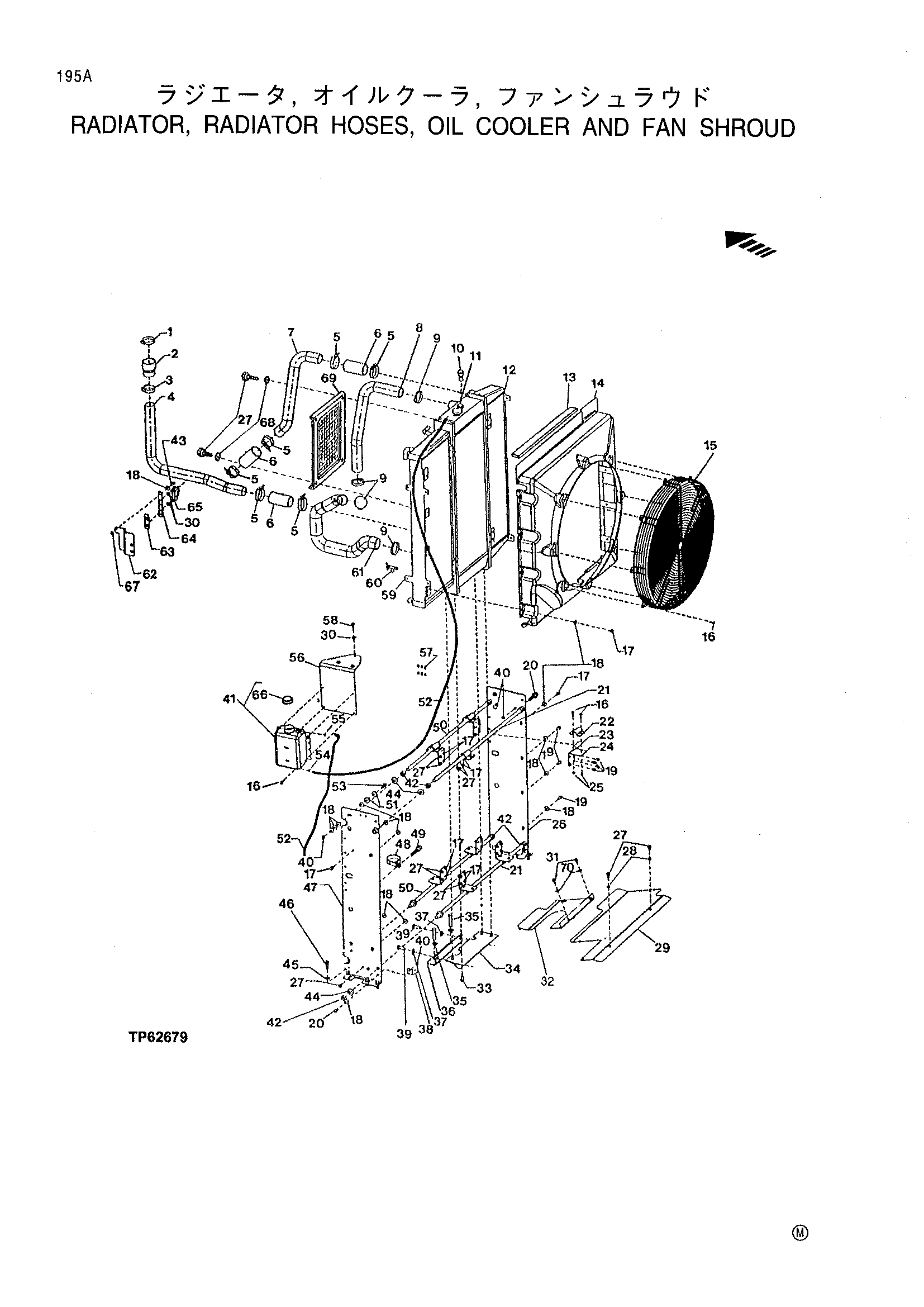

Заводская схема «Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT37476 | Шланг хомут | 1 |
| 2 | T174226 | Шланг | 1 |
| 3 | AT221359 | Хомут | 1 |
| 4 | T173302 | Трубка | 1 |
| 5 | AT37693 | Шланг хомут | 6 |
| 6 | T168123 | Радиатор шланг | 3 |
| 7 | T173301 | Трубка | 1 |
| 8 | T173316 | Радиатор шланг | 1 |
| 9 | AR21999 | Шланг хомут | 4 |
| 10 | AT169418 | Датчик | 1 |
| 15H620 | Трубка пробка | 1 | |
| 11 | AT209101 | Радиатор | 1 |
| AT224106 | Радиатор | 1 | |
| AT209675 | Радиатор | 1 | |
| AT223884 | Радиатор | 1 | |
| AT173610 | Заливная горловина колпачок | 1 | |
| 12 | AT210183 | Воздушный радиатор | 1 |
| 14 | AT208451 | Кожух | 1 |
| 15 | AT210575 | Защитный кожух | 1 |
| 16 | 19M7867 | Винт | 28 |
| 17 | 19M7786 | Винт | 12 |
| 18 | 24M7296 | Шайба | 28 |
| 19 | 19M7783 | Винт | 24 |
| 20 | 19M7785 | Винт | 6 |
| 21 | T170085 | Шток | 2 |
| 22 | T170103 | Страп | 8 |
| 23 | T170104 | Втулка | 8 |
| 24 | T170102 | Пластина | 8 |
| 25 | 14M7396 | Блокировка гайка | 16 |
| 26 | AT208437 | Опора | 1 |
| 27 | 19M7784 | Винт | 16 |
| 28 | 24M7028 | Шайба | 2 |
| 29 | AT219734 | Защитный кожух | 1 |
| 30 | 24M7036 | Шайба | 3 |
| 31 | 19M7865 | Винт | 3 |
| 32 | AT219735 | Защитный кожух | 1 |
| 33 | 19M7788 | Винт | 4 |
| 34 | AT211284 | Кронштейн | 1 |
| 35 | 19M7417 | Болт с головкой | 2 |
| 36 | T174534 | Угол | 1 |
| 37 | 24M7241 | Шайба | 4 |
| 38 | T173322 | Кронштейн | 2 |
| 39 | 19M7488 | Болт с головкой | 2 |
| 40 | 14M7296 | Фланец гайка | 8 |
| 41 | AT166459 | Бак | 1 |
| 42 | 14M7277 | Гайка | 12 |
| 43 | 19M7835 | Винт | 1 |
| 44 | 24M7242 | Шайба | 8 |
| 45 | 24M7180 | Шайба | 6 |
| 46 | 19M7790 | Винт | 6 |
| 47 | AT208438 | Опора | 1 |
| 48 | T162575 | Хомут | 1 |
| 49 | 19H3771 | Болт с головкой | 1 |
| 50 | T170625 | Шток | 2 |
| 51 | 24M7226 | Шайба | 4 |
| 53 | 19M7806 | Винт | 2 |
| 54 | T13254 | Хомут | 1 |
| 55 | PT9412 | Шланг хомут | 1 |
| 56 | AT222815 | Кронштейн | 1 |
| 57 | T173168 | Зажим | 6 |
| 58 | 19M7868 | Винт | 3 |
| 59 | AT210641 | Масляный радиатор | 1 |
| 60 | AT35831 | Клапан | 1 |
| 61 | T173277 | Радиатор шланг | 1 |
| 62 | T173365 | Кронштейн | 1 |
| 63 | T175103 | Пластина | 1 |
| 64 | T175034 | Опора | 1 |
| 65 | AA46694 | Хомут | 1 |
| 66 | AT106413 | Колпачок | 1 |
| 67 | 14M7400 | Блокировка гайка | 1 |
| 68 | 24M7239 | Шайба | 4 |
| 69 | T175206 | Экран | 1 |
| 70 | 24M7298 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
