Двигатель воздушный отопитель — HITACHI LX150-5

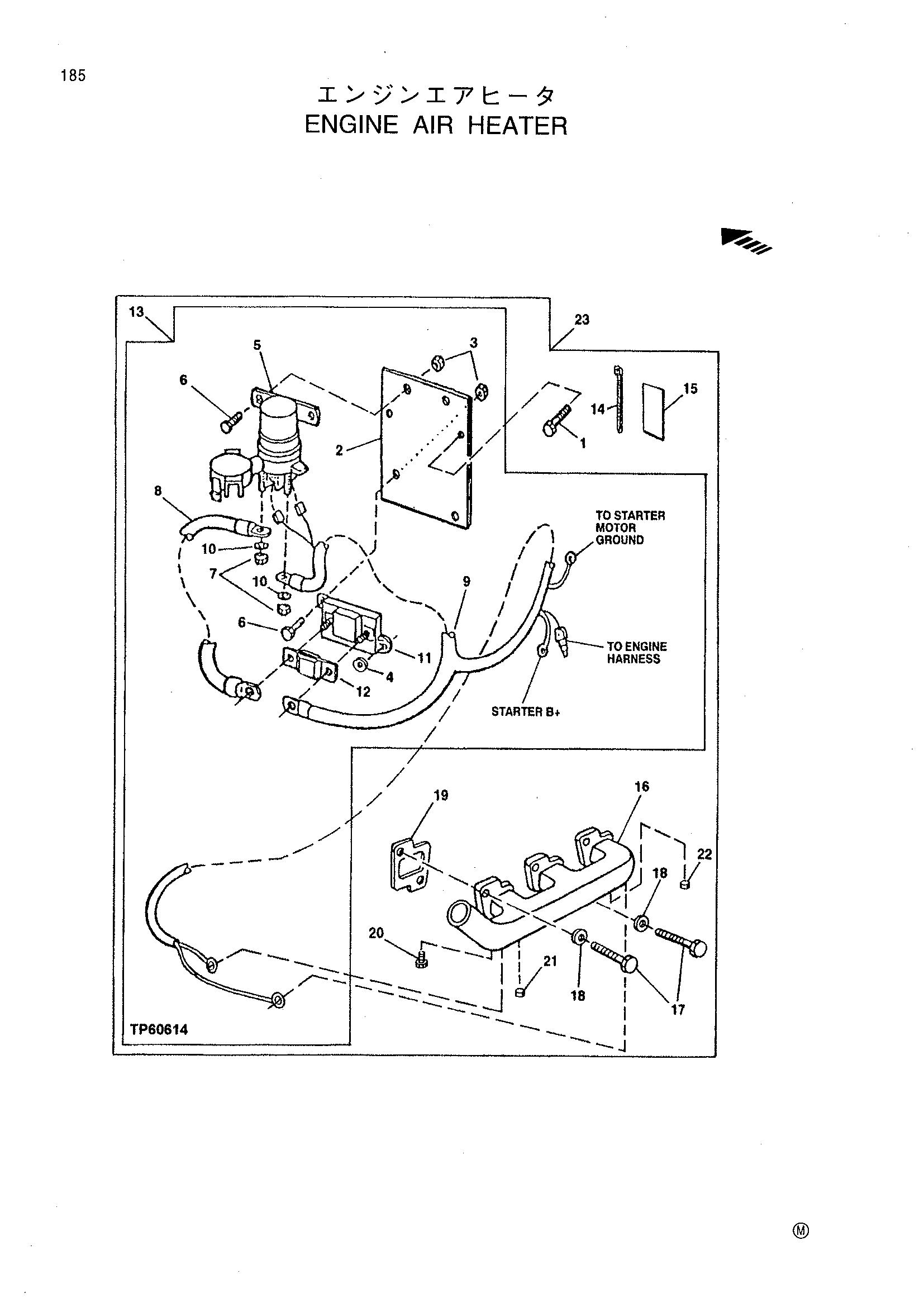

Заводская схема «Двигатель воздушный отопитель» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7865 | Винт | 2 |
| 3 | 14M7297 | Гайка | 4 |
| 4 | 12M7064 | Упорный шайба | 2 |
| 5 | AT145341 | Реле | 1 |
| 6 | 21M7022 | Винт | 4 |
| 7 | 14M7272 | Гайка | 2 |
| 8 | AT207082 | Трос | 1 |
| 9 | AT211495 | Жгут проводов | 1 |
| 10 | 12H297 | Блокировка шайба | 2 |
| 11 | AT206818 | Предохранитель держатель | 1 |
| 12 | AT203566 | Предохранитель | 1 |
| 13 | AT211494 | Станд-офф | 1 |
| 14 | R44302 | TIE лента | 2 |
| 15 | T174430 | Наклейка | 1 |
| 16 | RE67537 | Коллектор | 1 |
| 17 | 19H2633 | Болт с головкой | 6 |
| 18 | 24H1682 | Шайба | 6 |
| 19 | R130573 | Прокладка | 3 |
| 20 | 15H623 | Трубка пробка | 1 |
| 15H666 | Трубка пробка | 1 | |
| 21 | 15H558 | Трубка пробка | 1 |
| 22 | 15H690 | Трубка пробка | 6 |
| 23 | AT210378 | Отопитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
