Головка блока цилиндров и валвес — HITACHI LX150-5

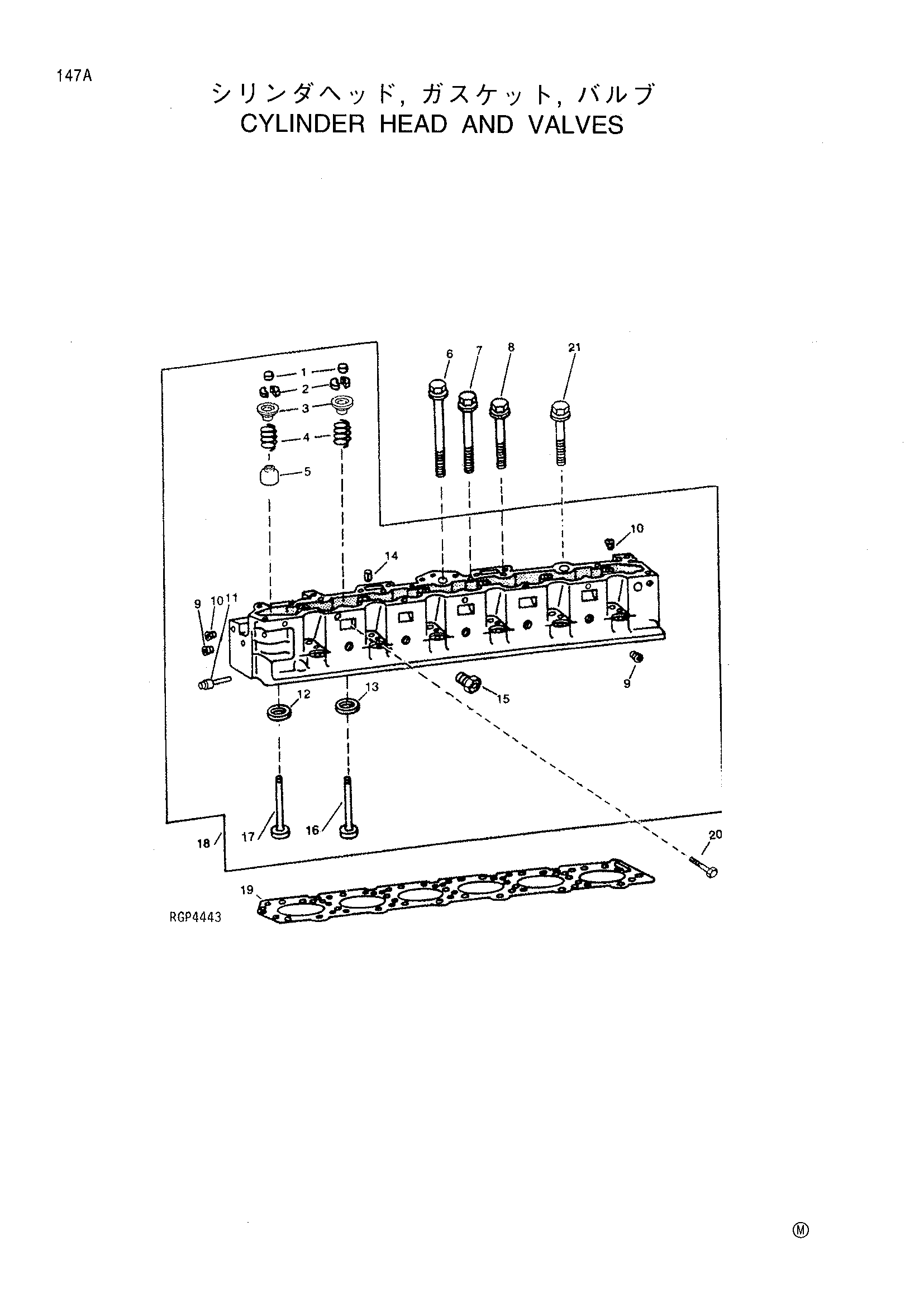

Заводская схема «Головка блока цилиндров и валвес» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T20129 | Колпачок | 12 |
| 2 | T20077 | Фиксатор | 24 |
| 3 | R136320 | Колпачок | 12 |
| 4 | R91822 | Пружина | 12 |
| 5 | R102882 | Щиток | 6 |
| 6 | R121491 | Болт с головкой | 7 |
| 7 | R121490 | Болт с головкой | 8 |
| 8 | R121320 | Болт с головкой | 6 |
| 9 | 15H690 | Трубка пробка | 10 |
| 10 | 15H624 | Трубка пробка | 3 |
| 11 | AT107509 | Пробка | 1 |
| 12 | R119132 | Клапан сиденье вставка | 6 |
| R93349 | Клапан сиденье вставка | 6 | |
| 13 | R121193 | Клапан сиденье вставка | 6 |
| R93350 | Клапан сиденье вставка | 6 | |
| 14 | 34H387 | Пружина палец | 1 |
| 15 | RE501737 | Трубка пробка | 1 |
| 16 | R84618 | Впускной клапан | 6 |
| R93308 | Впускной клапан | 1 | |
| R93312 | Впускной клапан | 1 | |
| R93314 | Впускной клапан | 1 | |
| 17 | R84619 | Выпускной клапан | 6 |
| 17 | R93311 | Выпускной клапан | 1 |
| R93313 | Выпускной клапан | 1 | |
| R93315 | Выпускной клапан | 1 | |
| 18 | RE57750 | Головка блока цилиндров | 1 |
| 19 | RE55475 | Двигатель гидроцилиндр. головка прокладка | 1 |
| 20 | 19H2367 | Болт с головкой | 1 |
| 21 | R121489 | Болт с головкой | 5 |
| .. | RG24026 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
