Многофункциональный плуг угол гидроцилиндр. — HITACHI LX150-5

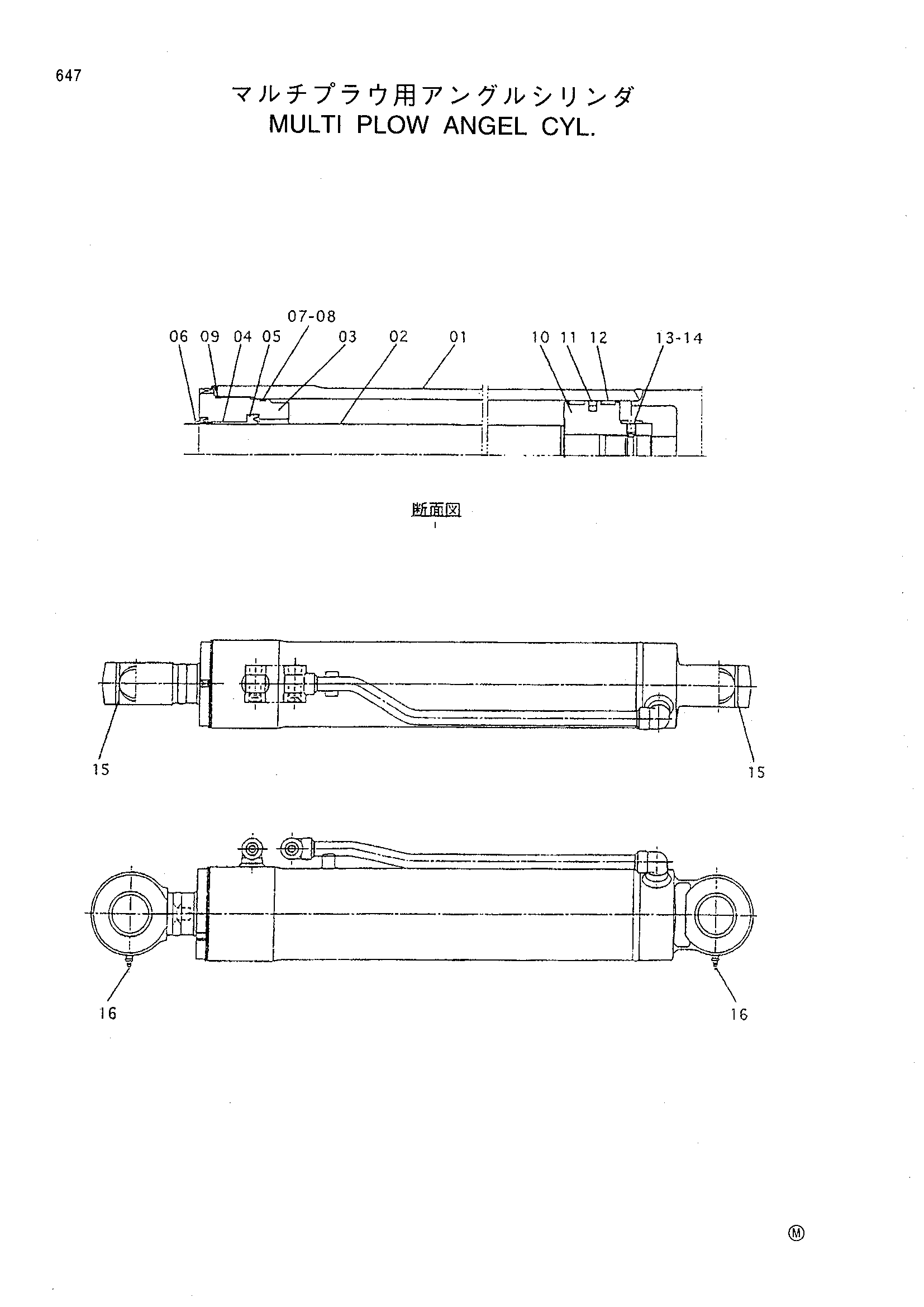

Заводская схема «Многофункциональный плуг угол гидроцилиндр.» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4424829 | Гидроцилиндр | 1 | |
| 01 | 4428484 | Труба гидроцилиндра | 1 |
| 02 | 4428476 | Шток поршня | 1 |
| 03 | 4394347 | Головка гидроцилиндра | 1 |
| 04 | 0689801 | Втулка | 1 |
| 05 | 0159504 | U-образная манжета | 1 |
| 06 | 0444715 | Грязесъёмное кольцо | 1 |
| 07 | A811105 | Уплотнительное кольцо | 1 |
| 08 | 0298904 | Опорное кольцо | 1 |
| 09 | A810110 | Уплотнительное кольцо | 1 |
| 10 | 4394350 | Поршень | 1 |
| 11 | 0240915 | Уплотнительное кольцо | 1 |
| 12 | 0240916 | Кольцо | 2 |
| 13 | 0310612 | Винт | 1 |
| 14 | 0111818 | Стальной шарик | 1 |
| 15 | 0129508 | Втулка | 2 |
| 16 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
