Геарсхифт система — HITACHI LX150-5

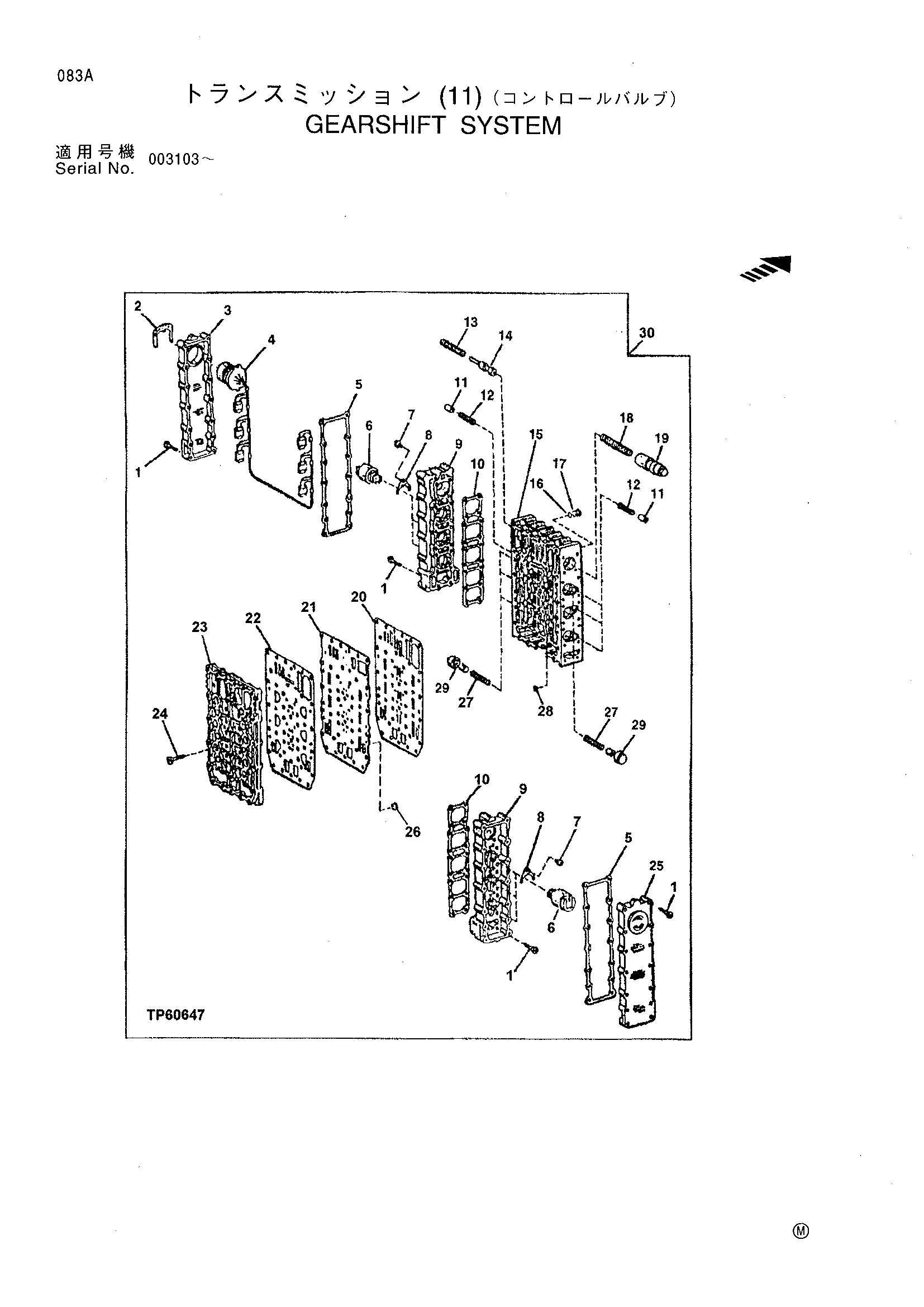

Заводская схема «Геарсхифт система» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T173131 | Болт с головкой | 64 |
| 2 | T161207 | Хомут | 1 |
| 3 | T173139 | Крышка | 1 |
| 4 | T170715 | Жгут проводов | 1 |
| T179721 | Жгут проводов | 1 | |
| 5 | T173137 | Прокладка | 2 |
| 6 | T174929 | Электромагнитный клапан | 6 |
| T169607 | Электромагнитный клапан | 6 | |
| 7 | 19M7600 | Винт | 6 |
| 8 | T144486 | Пластина | 6 |
| 9 | T177221 | Корпус | 2 |
| 10 | T177220 | Прокладка | 2 |
| 11 | T169766 | Поршень | 6 |
| 12 | T169712 | Компрессион пружина | 6 |
| 13 | T173126 | Компрессион пружина | 1 |
| 14 | T173125 | Поршень | 1 |
| 15 | T174408 | Клапан | 1 |
| T177219 | Клапан | 1 | |
| 16 | T116416 | Уплотнительное кольцо | 8 |
| 17 | T175862 | Штуцер пробка | 8 |
| 18 | T173128 | Компрессион пружина | 1 |
| 19 | T179593 | Поршень | 1 |
| 20 | T173140 | Прокладка | 1 |
| T174395 | Прокладка | 1 | |
| T179531 | Прокладка | 1 | |
| 21 | T173141 | Пластина | 1 |
| T174243 | Пластина | 1 | |
| T179532 | Пластина | 1 | |
| 22 | T173142 | Прокладка | 1 |
| T174244 | Прокладка | 1 | |
| T179533 | Прокладка | 1 | |
| 23 | T173143 | Пластина | 1 |
| T174387 | Пластина | 1 | |
| T179534 | Пластина | 1 | |
| 24 | T173144 | Болт с головкой | 18 |
| 25 | T173138 | Крышка | 1 |
| 26 | T174396 | Экран | 6 |
| 27 | T169711 | Компрессион пружина | 6 |
| 28 | T169707 | Дроссель | 6 |
| 29 | T173511 | Поршень | 6 |
| 30 | AT220039 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
