Масляный поддон — HITACHI LX150-5

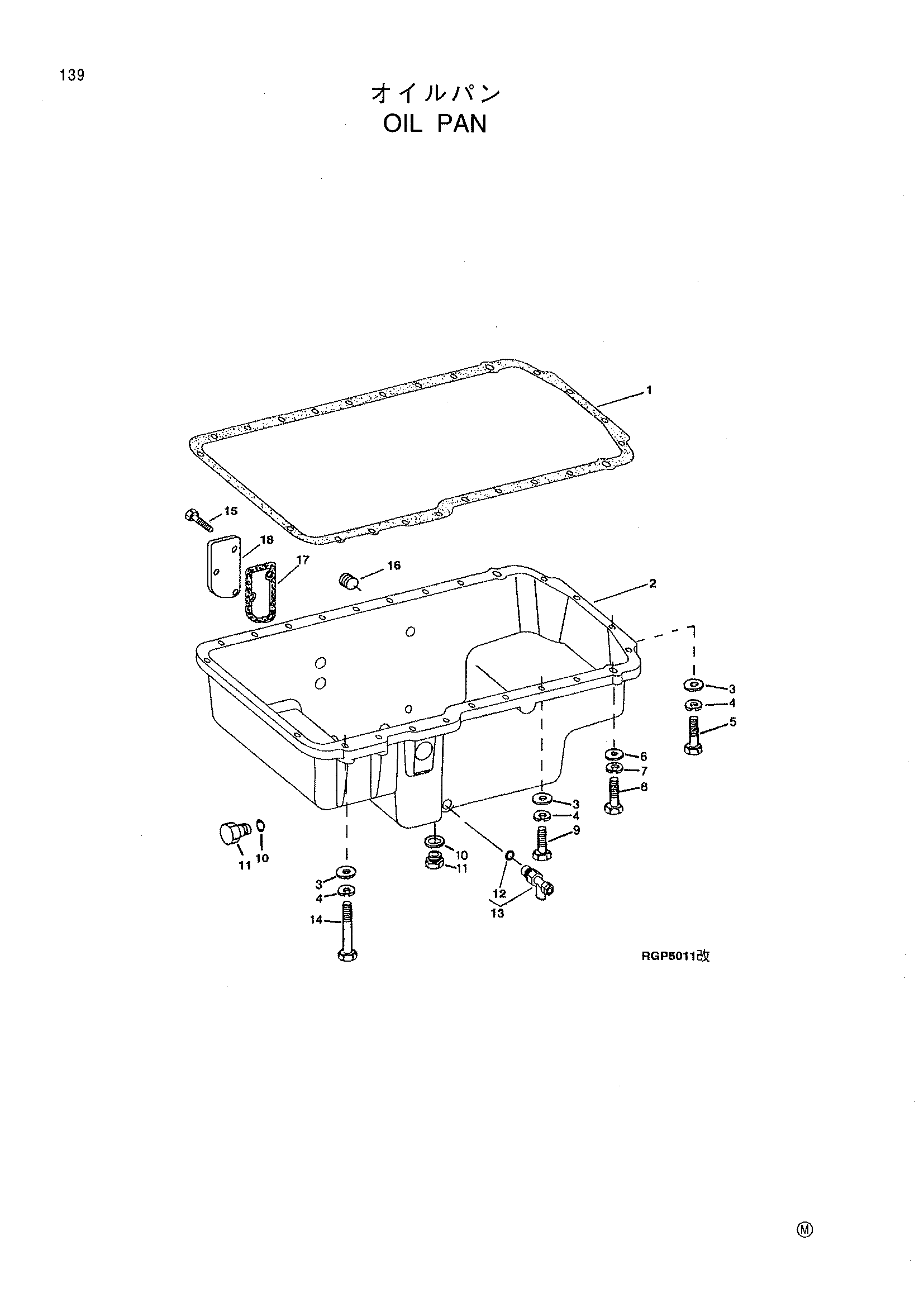

Заводская схема «Масляный поддон» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R49377 | Прокладка | 1 |
| 2 | R125195 | Поддон | 1 |
| R127394 | Поддон | 1 | |
| 3 | 24H1305 | Шайба | 22 |
| 4 | 12H304 | Блокировка шайба | 22 |
| 5 | 19H3485 | Болт с головкой | 2 |
| 6 | 24H1756 | Шайба | 2 |
| 7 | 12H301 | Блокировка шайба | 2 |
| 8 | 19H2473 | Болт с головкой | 2 |
| 9 | 19H3267 | Болт с головкой | 18 |
| 10 | F3171R | Уплотнительное кольцо | 2 |
| 11 | R70534 | Трубка пробка | 2 |
| 12 | R26906 | Уплотнительное кольцо | 1 |
| 13 | AT152180 | Дренажный клапан | 1 |
| 14 | 19H3485 | Болт с головкой | 2 |
| 15 | 19H1731 | Болт с головкой | 3 |
| 16 | 15H690 | Трубка пробка | 2 |
| 17 | RE63439 | Прокладка | 1 |
| 18 | R127873 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
