Ретурн-то-диг актуатор и датчик — HITACHI LX150-5

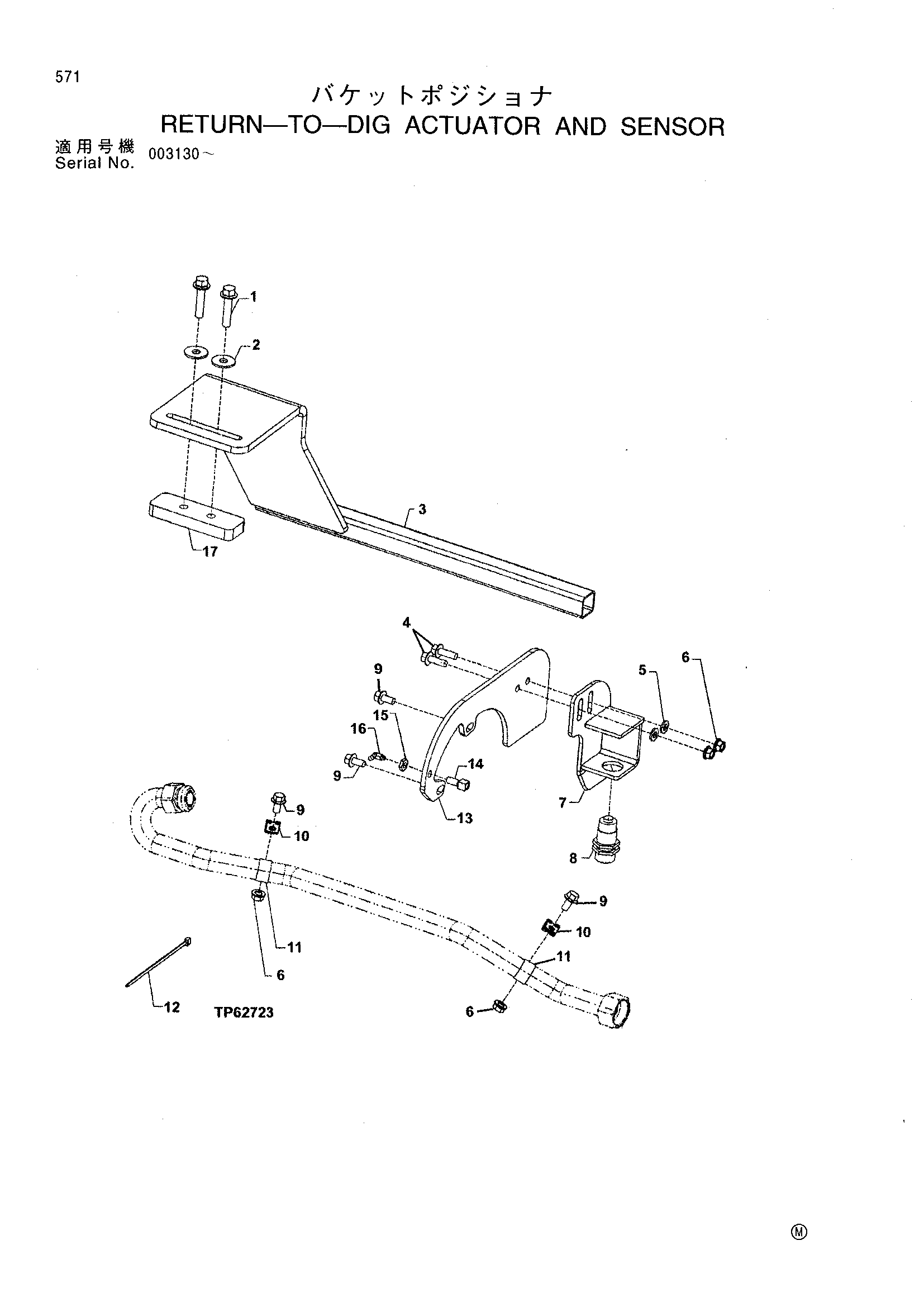

Заводская схема «Ретурн-то-диг актуатор и датчик» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M8112 | Винт | 2 |
| 2 | 24M7180 | Шайба | 2 |
| 3 | AT221356 | Актуатор | 1 |
| 4 | 19M7786 | Винт | 2 |
| 5 | 24M7239 | Шайба | 2 |
| 6 | 14M7296 | Фланец гайка | 6 |
| 7 | AT221350 | Кронштейн | 1 |
| 8 | AT203130 | Датчик | 1 |
| 9 | 19M7784 | Винт | 4 |
| 10 | T75276 | Хомут | 2 |
| 11 | T26955 | Хомут | 2 |
| 12 | R44302 | TIE лента | 2 |
| 13 | T177573 | Пластина | 1 |
| 14 | R36311 | Штуцер | 1 |
| 15 | E12379 | Гайка | 1 |
| 16 | JD7788 | Смазка штуцер | 1 |
| 17 | T179609 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
