Поворотный плуг SKI детали — HITACHI LX150-5

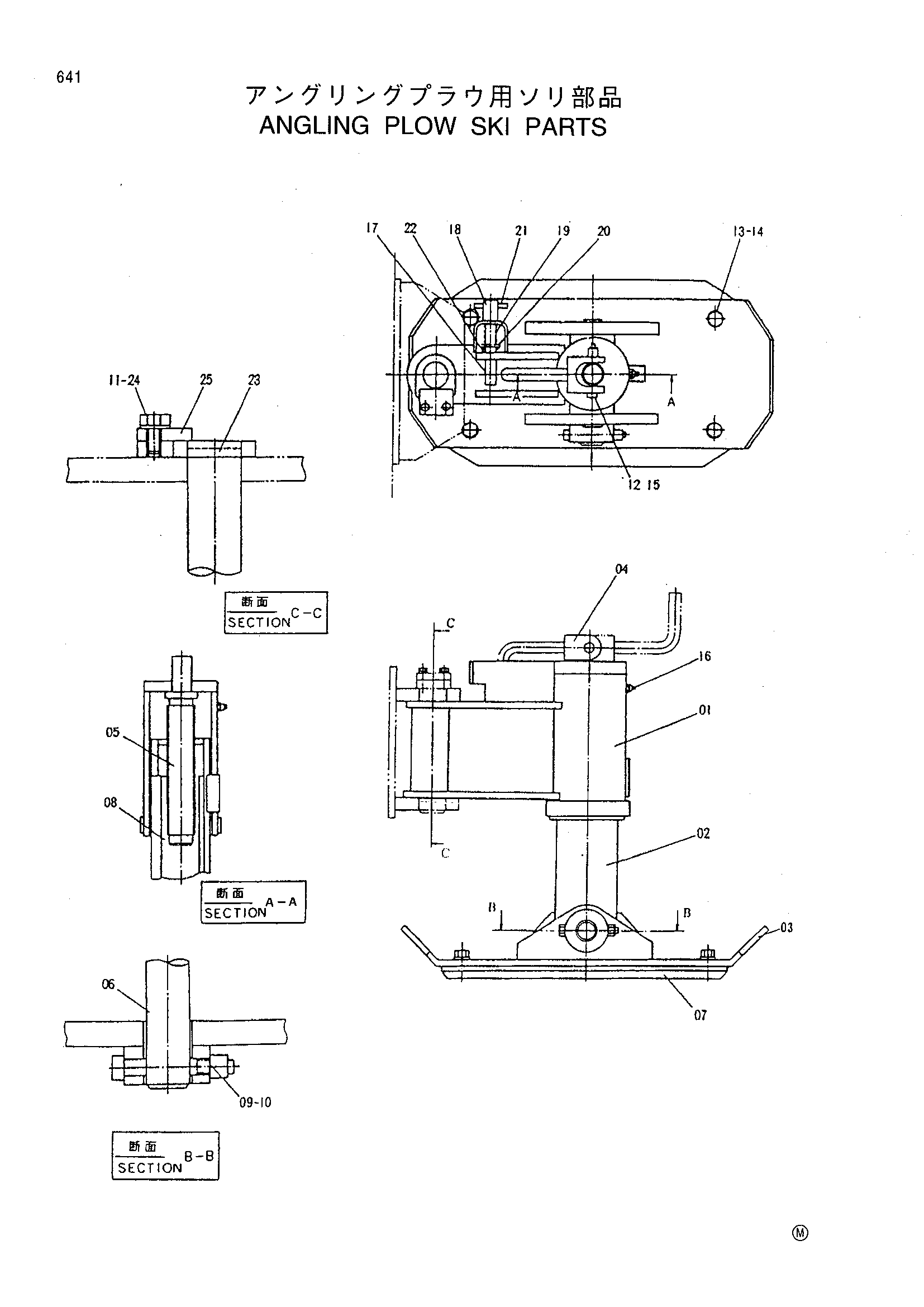

Заводская схема «Поворотный плуг SKI детали» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4283397 | Рукоять | 1 |
| 02 | 4283398 | Шток | 1 |
| 03 | 4274386 | Кронштейн | 1 |
| 04 | 4274384 | Рукоятка | 1 |
| 05 | 4283399 | Винт | 1 |
| 06 | 4274385 | Палец | 1 |
| 07 | 4344614 | Базовый | 2 |
| 08 | 4283400 | Палец | 1 |
| 09 | 4314213 | Болт | 1 |
| 10 | 4283402 | Стопорная гайка | 1 |
| 11 | 4314140 | Стопорная шайба | 2 |
| 12 | 19H1930 | Болт | 1 |
| 13 | 19H1792 | Болт | 4 |
| 14 | J219084 | Пружинная шайба | 4 |
| 15 | 4274389 | Стопорная гайка | 1 |
| 16 | J75481 | Пресс-маслёнка | 1 |
| 17 | 4283404 | Палец | 1 |
| 18 | 4283405 | Втулка | 1 |
| 19 | 4283406 | Пружина | 1 |
| 20 | 4282089 | Шайба | 1 |
| 21 | 4283407 | Палец | 1 |
| 22 | 4283408 | Палец | 1 |
| 23 | 4283409 | Палец | 1 |
| 24 | 19H1936 | Болт | 2 |
| 25 | 4283411 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
