Одинарный рычаг контроллер — HITACHI LX150-5

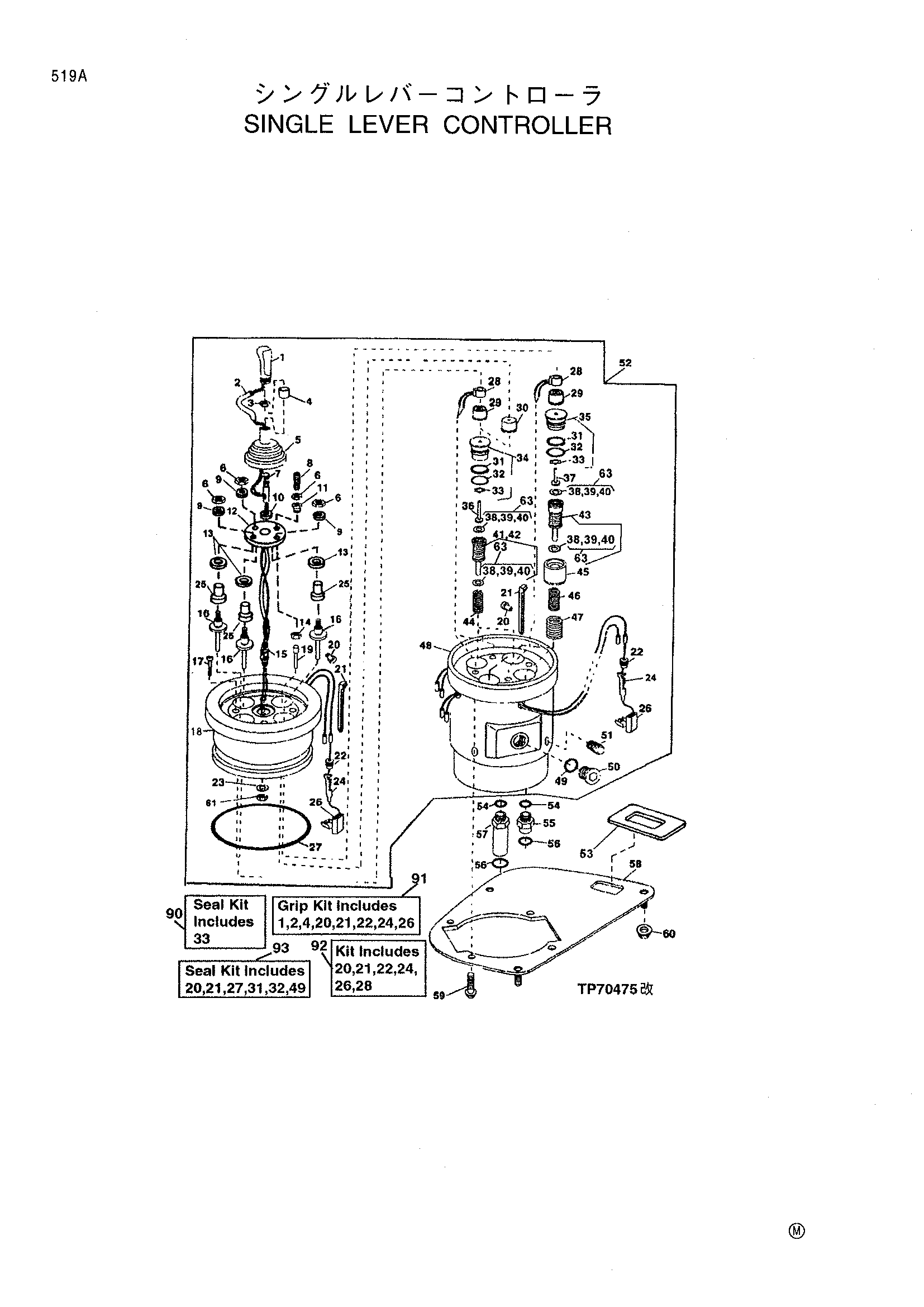

Заводская схема «Одинарный рычаг контроллер» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
3	T170269	Гайка	1
4	AT208911	Фиксатор	1
5	T170293	Защитный чехол	1
6	T170275	Гайка	4
7	T173178	Рычаг	1
8	T172523	Комплект винт	1
9	T173181	Шайба	3
10	T173205	Шайба	1
11	T170273	Пробка	1
12	T173180	Пластина	1
13	T173182	Шайба	3
14	T170272	Гайка	1
15	AT210249	Пост	1
16	AT210250	Шарик соединение разъём	3
17	T170263	Болт с головкой	4
19	T170274	Штанга	1
20	T170266	Уплотнительная втулка	4
21	H77698	TIE лента	4
22	R78059	Электрический пробка	8
23	T172522	Шайба	1
24	R78058	Палец контакт	8
25	T173179	Гайка	1
26	R78053	Пинконтакт коннект корпус	4
28	T170283	Электрический коил	3
29	T170284	Фиксатор	3
30	T170278	Трубка	1
31	T170307	Бакк-уп кольцо	1
32	T170306	Уплотнение	1
33	T131617	Кольцо	2
34	AT208178	Фиксатор	2
35	AT208179	Фиксатор	2
36	T170285	Плунжер	2
37	T170286	Плунжер	2
38	T103092	Регулировочная шайба	1
39	T103093	Регулировочная шайба	1
40	T103094	Регулировочная шайба	1
41	AT208182	Золотник	1
42	AT208181	Золотник	1
43	AT208183	Золотник	1
44	T170288	Пружина	2
45	AT208180	Комплект	2
46	T170289	Пружина	2
47	T170287	Пружина	2
49	R26375	Уплотнительное кольцо	2
52	AT210209	Клапан	1
53	4412638	Информационная табличка	1
54	R26448	Уплотнительное кольцо	6
55	38H1160	Адаптер	5
56	T77613	Уплотнительное кольцо	6
57	38H1212	Адаптер	1
58	AT203087	Пластина	1
59	21M7285	Винт	4
60	14M7397	Блокировка гайка	3
61	14H849	Гайка	1
63	AT210376	Комплект	1
90	AT104041	Уплотнение комплект	1
91	AT209784	Рукоятка	1
92	AT209788	Комплект	1
93	AT209779	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
