Гидрораспределитель TO стрела и гидроцилиндр ковша и третий — HITACHI LX150-5

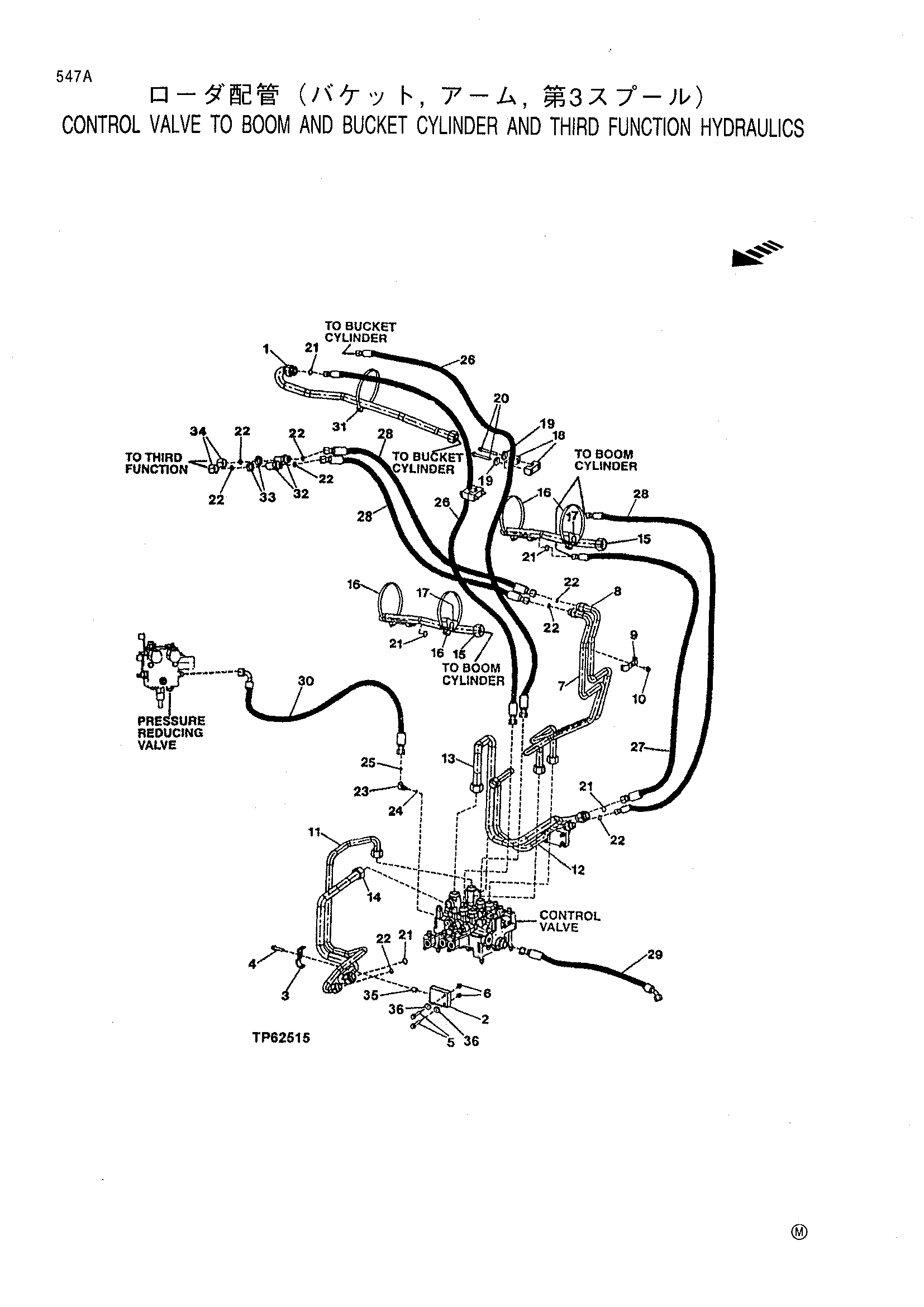

Заводская схема «Гидрораспределитель TO стрела и гидроцилиндр ковша и третий» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT209285 | Масляный линия | 1 |
| 2 | T170524 | Штанга | 2 |
| 3 | T170365 | Хомут | 2 |
| 4 | 19M7805 | Винт | 2 |
| 5 | 19M8528 | Винт | 4 |
| 6 | 14M7296 | Фланец гайка | 4 |
| 7 | AT220957 | Масляный линия | 1 |
| 8 | AT220958 | Масляный линия | 1 |
| 9 | T167979 | Хомут | 1 |
| 10 | 19M7783 | Винт | 1 |
| 11 | AT210216 | Масляный линия | 1 |
| 12 | AT210217 | Масляный линия | 1 |
| 13 | AT210218 | Масляный линия | 1 |
| 14 | AT210219 | Масляный линия | 1 |
| 15 | AT210400 | Масляный линия | 2 |
| 16 | TY22495 | Шланг хомут | 4 |
| 17 | T102005 | Направляющая | 2 |
| 18 | T67995 | Хомут | 4 |
| 19 | 24M7296 | Шайба | 2 |
| 20 | 19M7810 | Винт | 4 |
| 21 | T76938 | Уплотнительное кольцо | 5 |
| 22 | T77858 | Уплотнительное кольцо | 2 |
| T77858 | Уплотнительное кольцо | 8 | |
| 23 | 38H1003 | Угловой штуцер штуцер | 1 |
| 24 | R28782 | Уплотнительное кольцо | 1 |
| 25 | T77814 | Уплотнительное кольцо | 1 |
| 26 | AT210075 | Гидравлический хосе-фабрикат | 2 |
| 27 | AT208691 | Гидравлический хосе-фабрикат | 2 |
| 28 | AT207923 | Гидравлический хосе-фабрикат | 4 |
| 29 | AT210077 | Гидравлический хосе-фабрикат | 1 |
| AT210078 | Гидравлический хосе-фабрикат | 1 | |
| 30 | AT203061 | Гидравлический хосе-фабрикат | 1 |
| 31 | AH130230 | Шланг хомут | 1 |
| 32 | 38H1276 | Адаптер | 2 |
| T174275 | Блокировка шайба | 2 | |
| AT222728 | Комплект | 1 | |
| 33 | T78707 | Гайка | 2 |
| 34 | 38H1418 | Штуцер пробка | 2 |
| 35 | 28H3383 | Втулка | 2 |
| 36 | T148712 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
