Многофункциональный плуг (быстросъёмное устройство) — HITACHI LX150-5

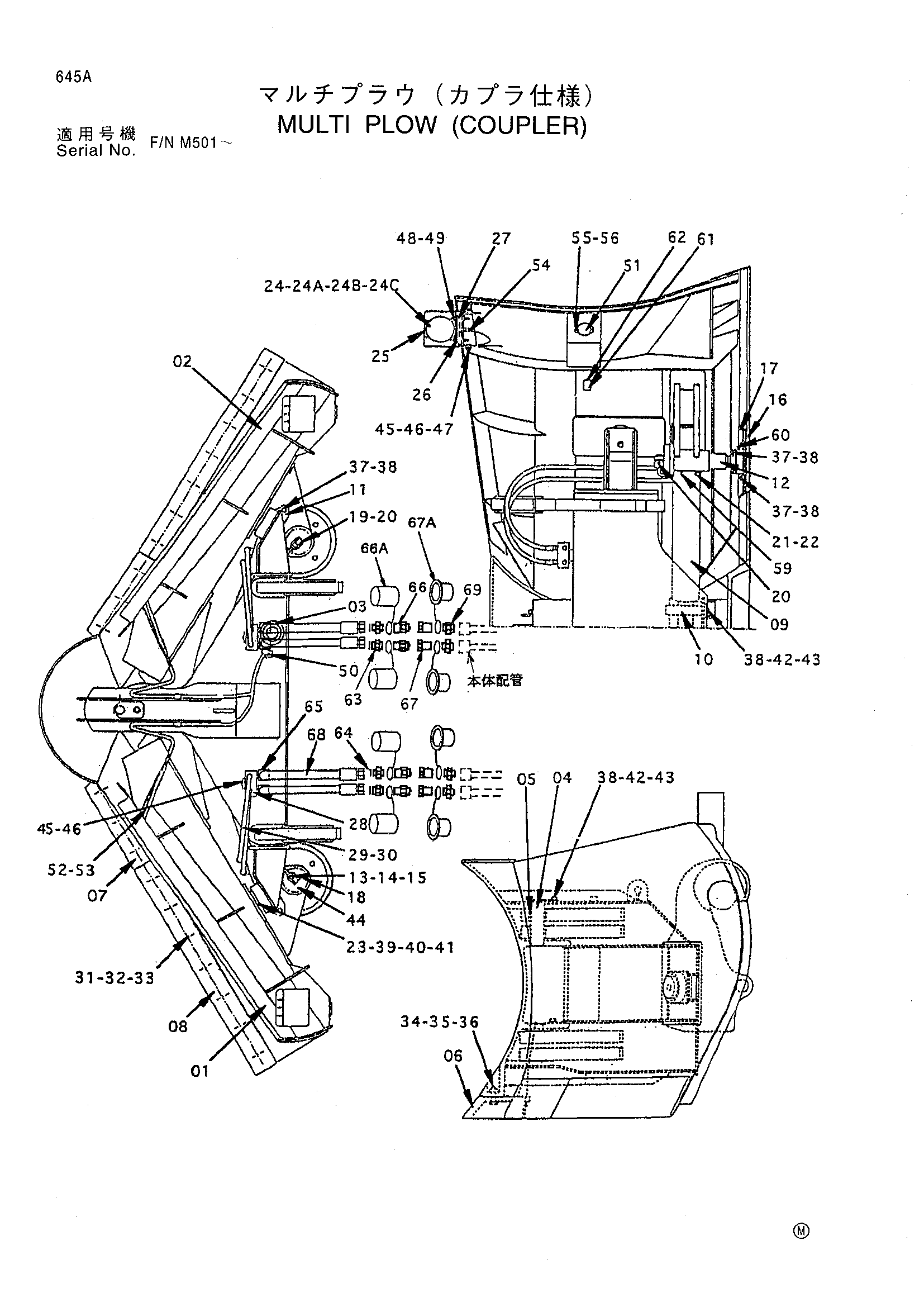

Заводская схема «Многофункциональный плуг (быстросъёмное устройство)» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4424827	Отвал	1
02	4424828	Отвал	1
03	4334404	Жгут проводов	1
04	4392945	Палец	2
05	4392946	Втулка	4
06	4442043	Кромка	1
07	3079323	Куттинг-едге	2
08	3079299	Куттинг-едге	2
09	4424829	Гидроцилиндр	2
10	4390236	Палец	2
11	4274237	Палец	2
12	4449062	Шток	2
13	4449063	Болт регулировочный	2
14	A810085	Уплотнительное кольцо	2
15	A810030	Уплотнительное кольцо	2
16	4448970	Пластина	2
17	4449064	Направляющая	2
18	4449065	Крышка	2
19	4449067	Хундле	2
20	4144037	Пружинный штифт	2
21	4448911	Болт	2
22	4254761	Стопорная шайба	2
23	4254771	Ограничитель резиновый	2
24	4334983	Лумп	2
24A	4295895	Блуб	2
24B	4333365	Рассеиватель	2
24C	4360979	Рассеиватель	2
25	8065911	Крышка	2
26	4368360	Пластина	2
27	4368361	Резиновая подушка	4
28	4380703	Коллектор	2
29	4448928	Шланг	4
30	94-1303	Адаптер	4
31	4274235	Болт	22
32	A590920	Пружинная шайба	22
33	4274233	U-образная гайка	22
34	J912075	Болт	5
35	A590920	Пружинная шайба	5
36	M660020	U-образная гайка	5
37	J901230	Болт	18
38	A590912	Пружинная шайба	22
39	J901260	Болт	2
40	J950012	Гайка	4
41	A590112	Плоская шайба	2
42	J901220	Болт	4
43	4390248	Плоская шайба	4
44	4254769	Винт колпачок	12
45	J901025	Болт	12
46	A590910	Пружинная шайба	12
47	J950012	Гайка	8
48	M500807	Гайка	16
49	A590108	Плоская шайба	8
50	4190275	Зажим	1
51	4313189	Рефлектор	2
52	4421982	Трубка корругатед	1
53	4422207	Трубка корругатед	1
54	4406549	Трубка корругатед	2
55	A590905	Пружинная шайба	4
56	M430516	Винт	4
57	J011016	Болт с шайбой	1
58	A590906	Пружинная шайба	1
59	J75481	Пресс-маслёнка	6
60	J75581	Пресс-маслёнка	6
61	3047254	Информационная табличка	1
62	M492564	Приводной винт	2
63	4208967	Адаптер	4
64	4187308	Уплотнительное кольцо	8
65	4272267	Угловой штуцер	4
66	4440616	Самоуплотняющееся соединение	4
66A	4446583	Колпачок	4
67	4440615	Самоуплотняющееся соединение	4
67A	4446584	Колпачок	4
68	4422040	Шланг	4
69	94-1903	Адаптер	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
