Погрузчик рама, погрузчик рама крышка и пинс — HITACHI LX150-5

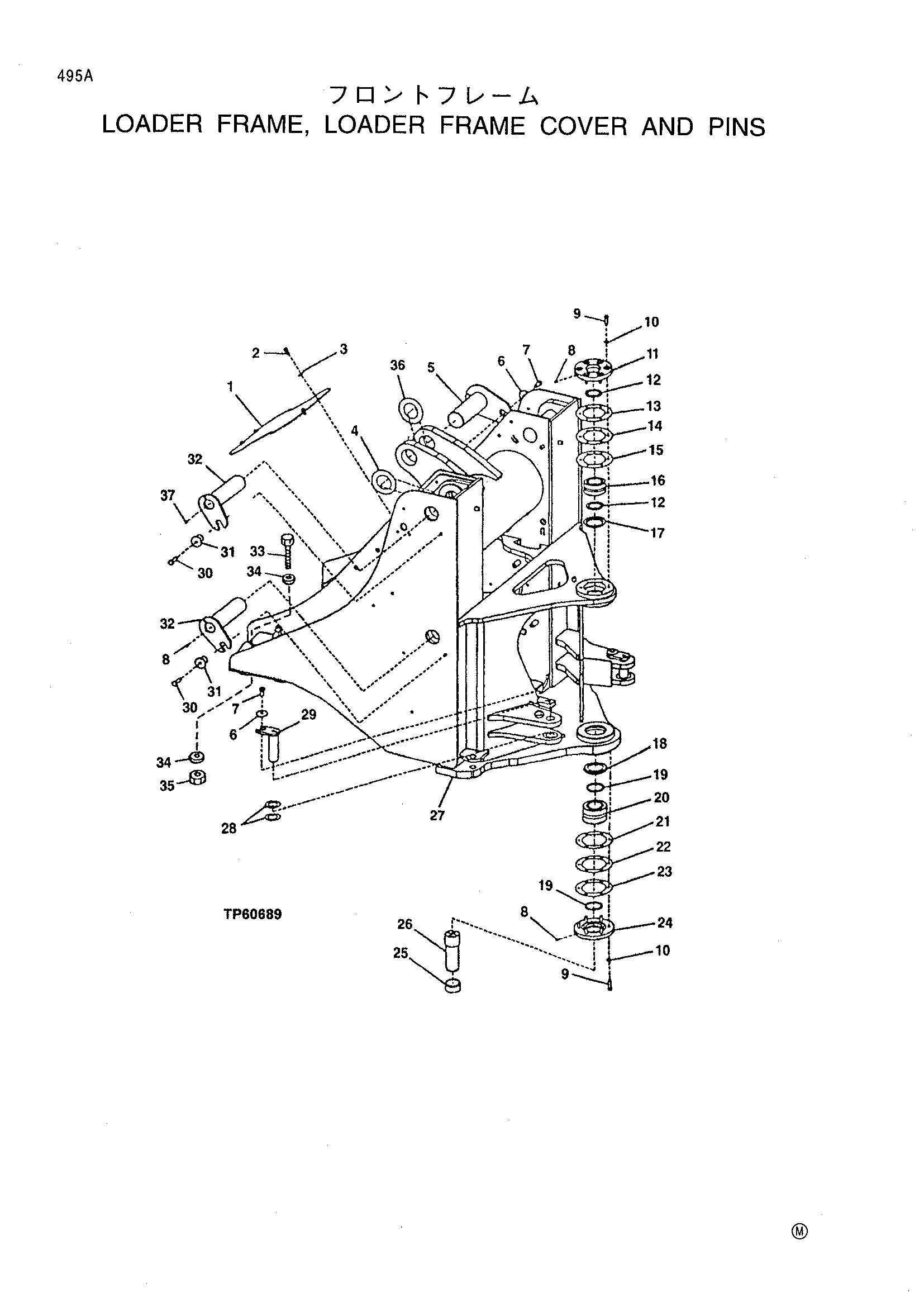

Заводская схема «Погрузчик рама, погрузчик рама крышка и пинс» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T157234 | Крышка | 1 |
| 2 | 19M7786 | Винт | 4 |
| 3 | 24M7296 | Шайба | 4 |
| 4 | T171734 | Шайба | 1 |
| 5 | AT219746 | Палец | 1 |
| 6 | T146246 | Шайба | 4 |
| 7 | 19M8029 | Болт с головкой | 3 |
| 8 | JD7759 | Смазка штуцер | 4 |
| 9 | 19M7493 | Болт с головкой | 12 |
| 10 | 24M7240 | Шайба | 12 |
| 11 | T156992 | Крышка | 1 |
| 12 | T157029 | Уплотнение | 2 |
| 13 | T130057 | Регулировочная шайба | 1 |
| 14 | T130058 | Регулировочная шайба | 1 |
| 15 | T130059 | Регулировочная шайба | 1 |
| 16 | AT203483 | Подшипник | 1 |
| 17 | T157030 | Проставка | 1 |
| 18 | T157027 | Проставка | 1 |
| 19 | T60752 | Уплотнение | 2 |
| 20 | AT208123 | Подшипник | 1 |
| 21 | T140379 | Регулировочная шайба | 1 |
| 22 | T140380 | Регулировочная шайба | 1 |
| 23 | T140381 | Регулировочная шайба | 1 |
| 24 | T157028 | Крышка | 1 |
| 25 | T156994 | Втулка | 1 |
| 26 | T157026 | Палец | 1 |
| 27 | AT208585 | Рама | 1 |
| 28 | 24H1576 | Шайба | 6 |
| 24H1577 | Шайба | 2 | |
| 29 | AT157299 | Палец | 2 |
| 30 | 19M7489 | Болт с головкой | 4 |
| 31 | T176064 | Втулка | 4 |
| 32 | AT207717 | Палец | 4 |
| 33 | 19M7779 | Болт с головкой | 12 |
| 34 | 24M7242 | Шайба | 12 |
| 35 | 14M7277 | Гайка | 12 |
| 36 | T101480 | Шайба | 1 |
| 37 | JD7757 | Смазка штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
