Кондиционер компрессор, кронштейн, шланги и привод — HITACHI LX150-5

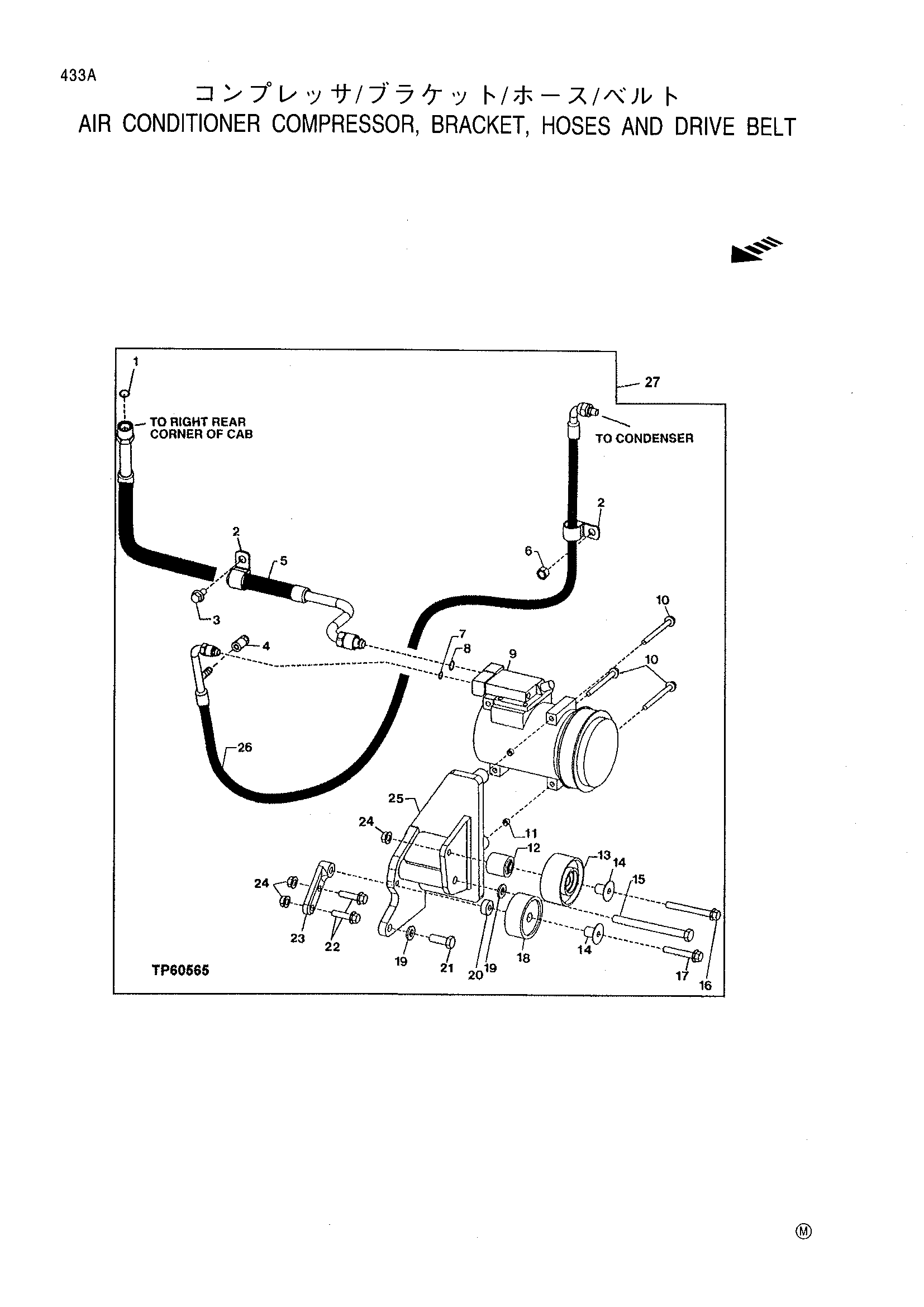

Заводская схема «Кондиционер компрессор, кронштейн, шланги и привод» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T143169 | Уплотнительное кольцо | 1 |
| 2 | R46667 | Хомут | 2 |
| 3 | 19M7784 | Винт | 1 |
| 4 | T160938 | Колпачок | 1 |
| 5 | AT211480 | Всасывание шланг | 1 |
| 6 | 14M7167 | Блокировка гайка | 1 |
| 7 | R113050 | Кольцо | 1 |
| 8 | R33259 | Уплотнительное кольцо | 1 |
| 9 | AT168543 | Компрессор | 1 |
| 10 | 19M7913 | Винт | 3 |
| 11 | 34M7189 | Пружина палец | 2 |
| 12 | R123523 | Проставка | 1 |
| 13 | RE505265 | Шкив | 1 |
| 14 | R502079 | Втулка | 1 |
| 15 | 19H3136 | Болт с головкой | 1 |
| 16 | 19M7811 | Винт | 1 |
| 17 | 19M7807 | Винт | 1 |
| 18 | AT211041 | Шкив | 1 |
| 19 | 24M7240 | Шайба | 2 |
| 20 | R128892 | Проставка | 1 |
| 21 | 19H2993 | Болт с головкой | 1 |
| 22 | 19M7805 | Винт | 2 |
| 23 | R127808 | Опора | 1 |
| 24 | 14M7296 | Фланец гайка | 3 |
| 25 | AT220236 | Опора | 1 |
| 26 | AT220544 | Рефригерант шланг | 1 |
| 27 | AT211509 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
