Глушитель и выпускной трубка — HITACHI LX150-5

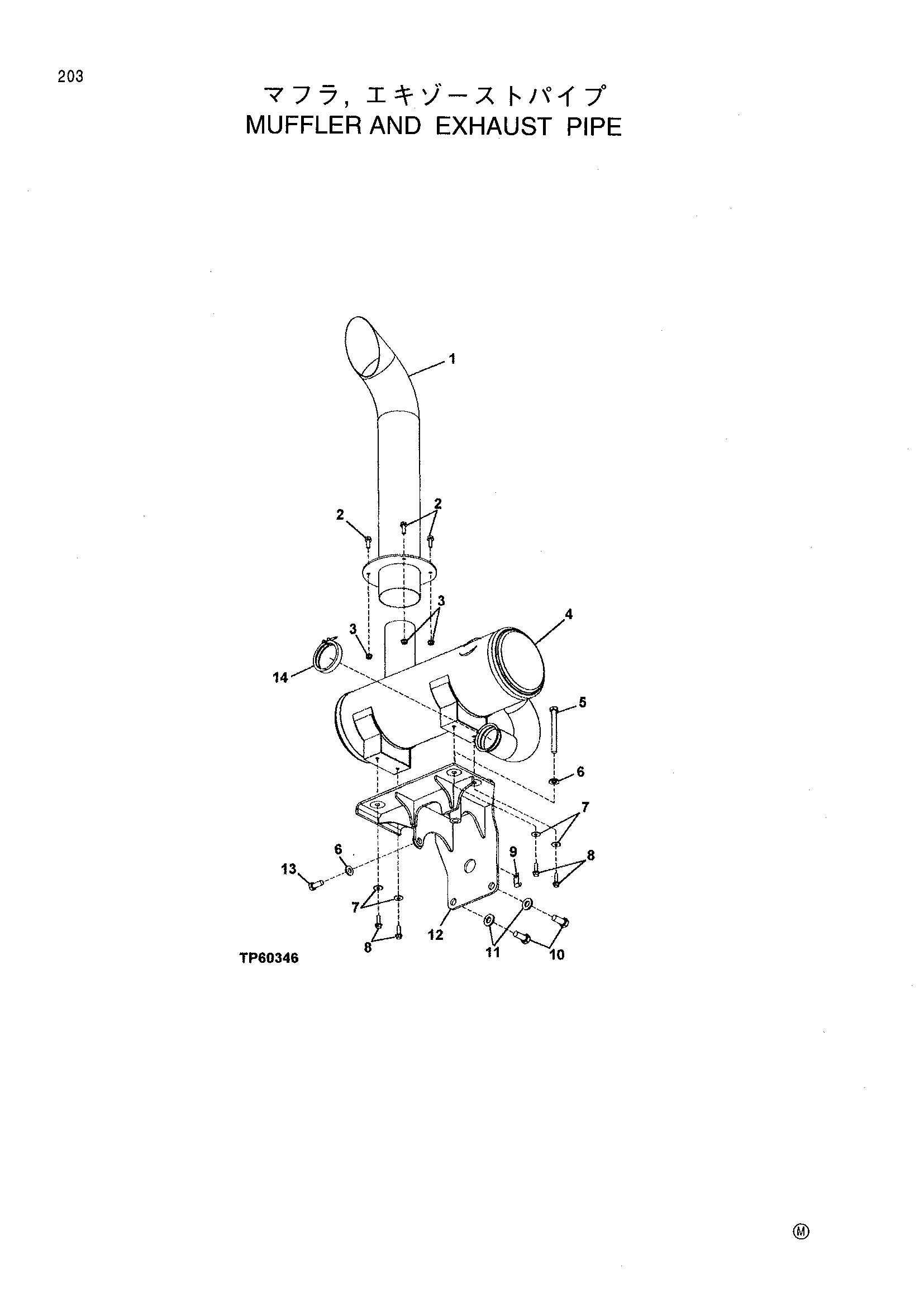

Заводская схема «Глушитель и выпускной трубка» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT209141 | Выпускной трубка | 1 |
| AT220440 | Выпускной трубка | 1 | |
| 2 | 19M7786 | Винт | 4 |
| 3 | 14M7296 | Фланец гайка | 4 |
| 4 | AT220199 | Глушитель | 1 |
| 5 | 19H3416 | Болт с головкой | 1 |
| 6 | 24M7241 | Шайба | 2 |
| 7 | 24M7296 | Шайба | 8 |
| 8 | 19M7785 | Винт | 4 |
| 9 | AH89557 | Зажим | 2 |
| 10 | 19H2717 | Болт с головкой | 2 |
| 11 | 24M7242 | Шайба | 2 |
| 12 | AT221120 | Кронштейн | 1 |
| 13 | 19H2710 | Болт с головкой | 1 |
| 14 | RE166242 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
