Двигатель масляный фильтр и корпус — HITACHI LX150-5

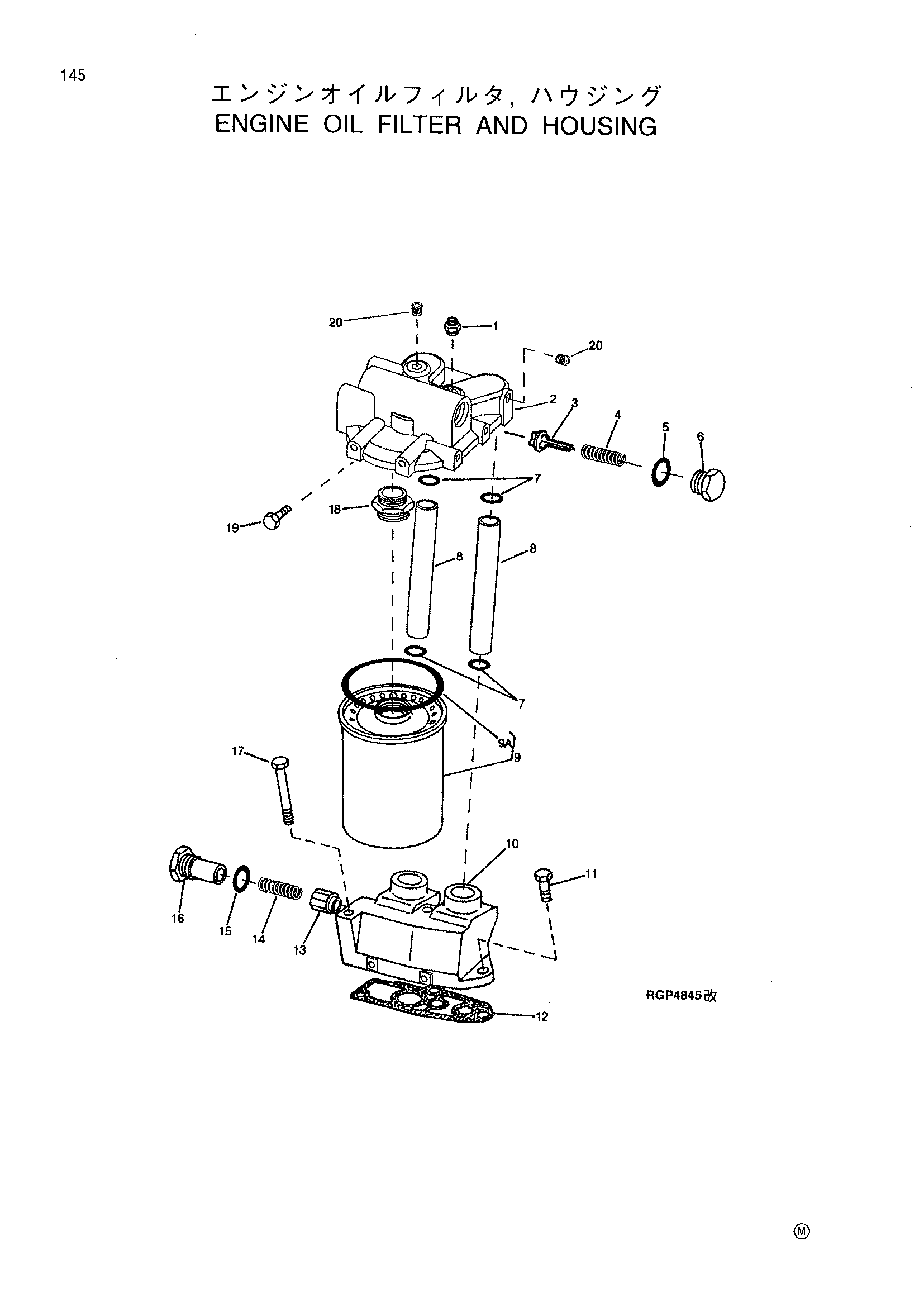

Заводская схема «Двигатель масляный фильтр и корпус» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | RE57561 | Разъём | 1 |
| 2 | R128694 | Базовый | 1 |
| 3 | R500055 | Клапан | 1 |
| 4 | R98064 | Пружина | 1 |
| 5 | U17409 | Уплотнительное кольцо | 1 |
| 6 | R117073 | Штуцер пробка | 1 |
| 7 | R47153 | Уплотнительное кольцо | 4 |
| 8 | R86063 | Трубка | 2 |
| 9 | RE57394 | Масляный фильтр | 1 |
| 9A | R43660 | Манжета | 1 |
| 10 | R129820 | Корпус | 1 |
| 11 | 19H3239 | Болт с головкой | 1 |
| 12 | R119847 | Прокладка | 1 |
| 13 | R124186 | Предохранительный клапан | 1 |
| 14 | R500330 | Пружина | 1 |
| 15 | U17409 | Уплотнительное кольцо | 1 |
| 16 | R129821 | Штуцер пробка | 1 |
| 17 | 19H3445 | Болт с головкой | 2 |
| 18 | R104621 | Адаптер | 1 |
| 19 | 19H3104 | Болт с головкой | 2 |
| 20 | RE71255 | Трубка пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
