Секондарй рулевое управление — HITACHI LX150-5

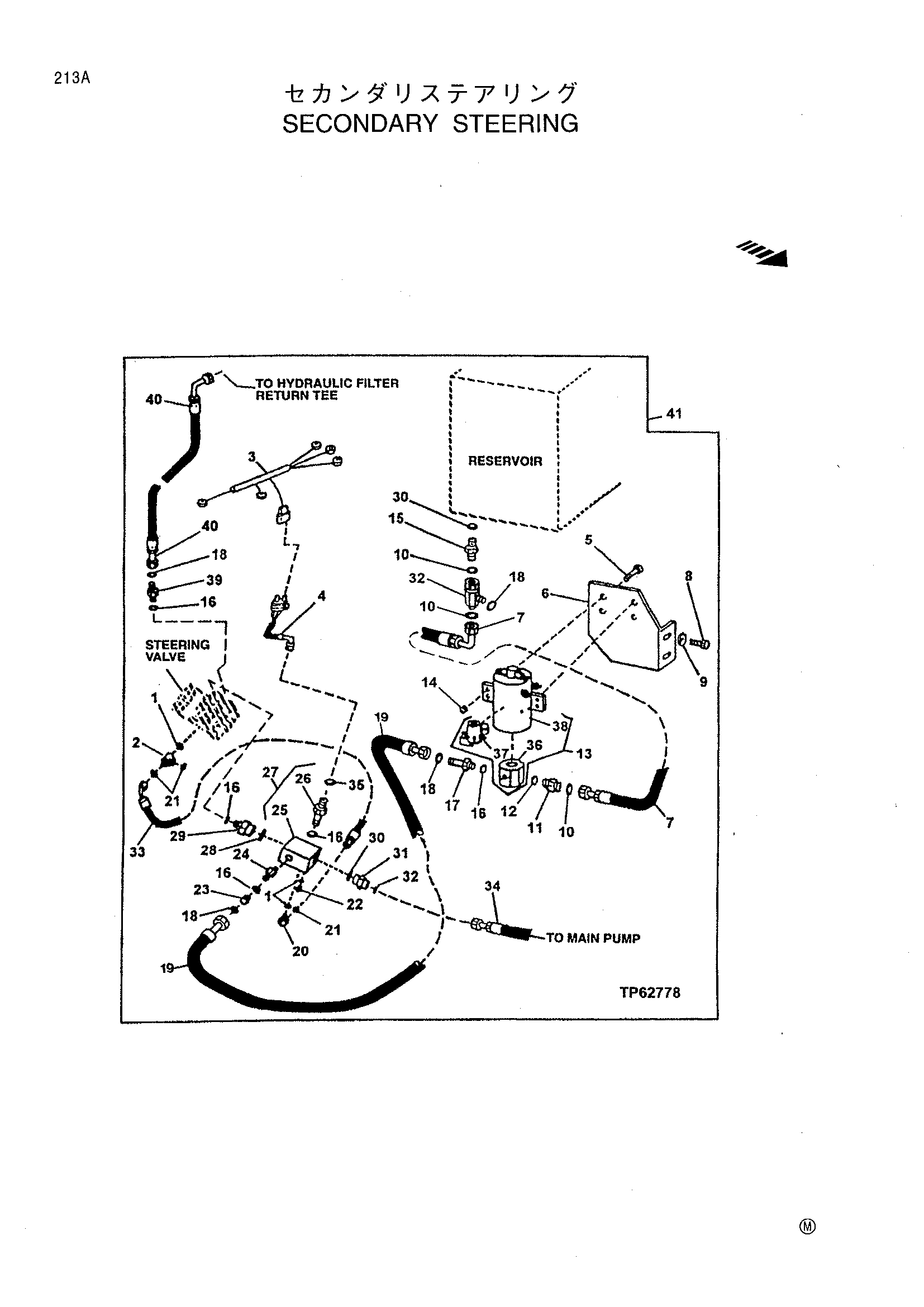

Заводская схема «Секондарй рулевое управление» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R28782 | Уплотнительное кольцо | 3 |
| 2 | 38H1434 | TEE штуцер | 1 |
| 3 | AT210155 | Жгут проводов | 1 |
| 4 | AT203492 | Жгут проводов | 1 |
| 5 | 19M7785 | Винт | 4 |
| 6 | T173579 | Кронштейн | 1 |
| 7 | AT211417 | Гидравлический хосе-фабрикат | 1 |
| 8 | 19M7950 | Болт с головкой | 2 |
| 9 | 24M7242 | Шайба | 2 |
| 10 | T77858 | Уплотнительное кольцо | 4 |
| 11 | 38H1193 | Адаптер | 1 |
| 12 | R26906 | Уплотнительное кольцо | 1 |
| 13 | AT209537 | Насос | 1 |
| 14 | 14M7296 | Фланец гайка | 4 |
| 15 | 38H1163 | Адаптер | 1 |
| 16 | R26375 | Уплотнительное кольцо | 5 |
| 17 | 38H1046 | Угловой штуцер штуцер | 1 |
| 18 | T77857 | Уплотнительное кольцо | 4 |
| 19 | AT175781 | Гидравлический хосе-фабрикат | 1 |
| 20 | 38H1435 | Угловой штуцер штуцер | 1 |
| 21 | T77613 | Уплотнительное кольцо | 3 |
| 22 | AT223648 | Штуцер | 1 |
| 23 | AT141527 | Обратный клапан | 1 |
| 24 | AT116373 | Обратный клапан | 1 |
| 25 | T173324 | Джунктион блок | 1 |
| 26 | AT210399 | Тоукх выключатель | 1 |
| 27 | AT210207 | Выключатель | 1 |
| 28 | R29936 | Уплотнительное кольцо | 1 |
| 29 | AT116114 | Адаптер | 1 |
| 30 | U12547 | Уплотнительное кольцо | 3 |
| 31 | 38H1163 | Адаптер | 1 |
| 32 | 38H1532 | TEE штуцер | 1 |
| 33 | AT208725 | Гидравлический хосе-фабрикат | 1 |
| 34 | AT191282 | Гидравлический хосе-фабрикат | 1 |
| 35 | R26448 | Уплотнительное кольцо | 1 |
| 36 | AT210092 | Насос | 1 |
| 37 | AT210093 | Соленоид | 1 |
| 38 | AT210094 | Гидравлический гидромотор | 1 |
| 39 | 38H1161 | Адаптер | 1 |
| 40 | AT211418 | Гидравлический хосе-фабрикат | 1 |
| 41 | AT207858 | Крепление детали | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
