Риде гидрораспределитель, гидроаккумулятор и гидравлический шланги — HITACHI LX150-5

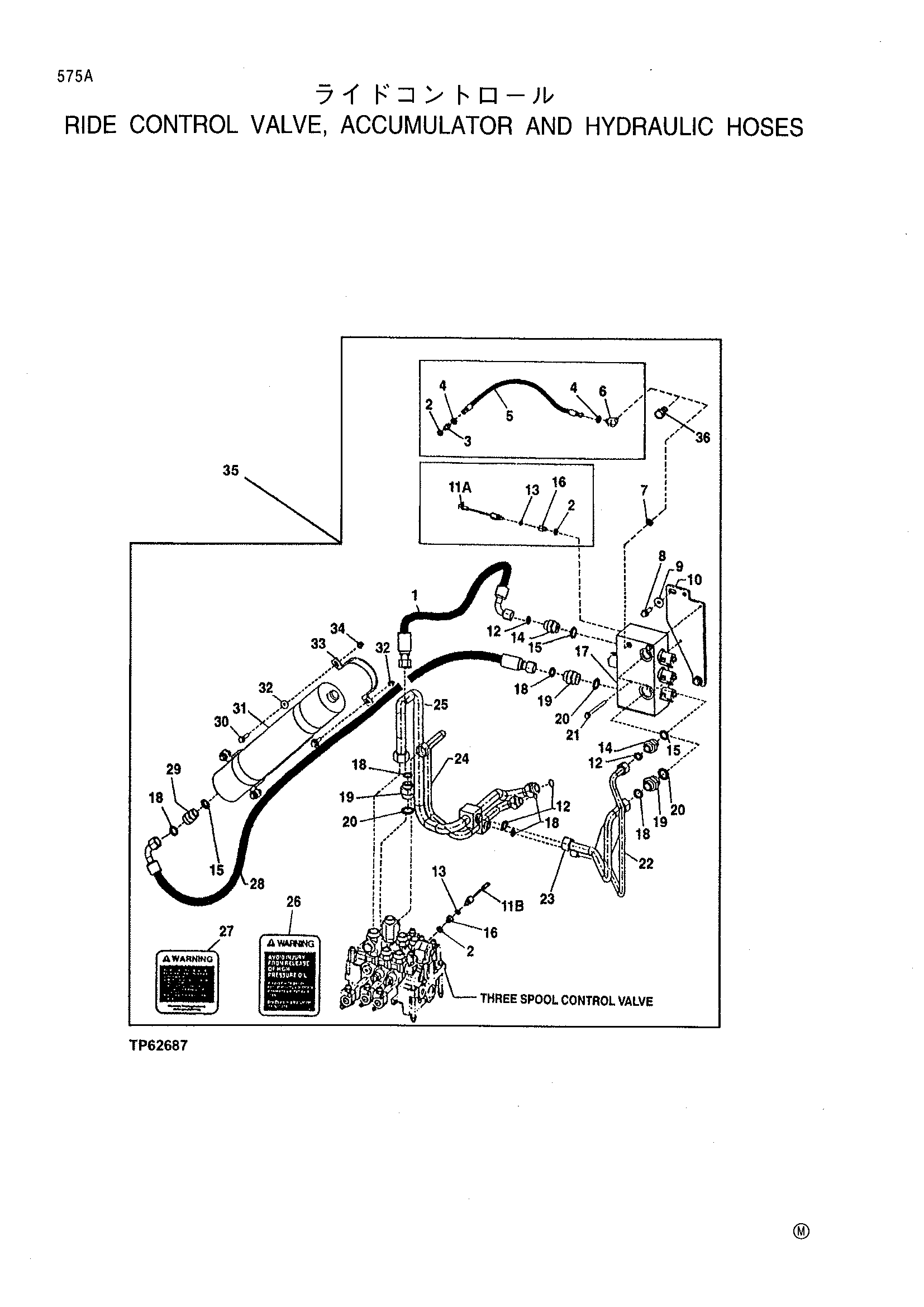

Заводская схема «Риде гидрораспределитель, гидроаккумулятор и гидравлический шланги» для HITACHI LX150-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT210898	Гидравлический хосе-фабрикат	1
2	R26448	Уплотнительное кольцо	2
	R26448	Уплотнительное кольцо	1
3	38H1160	Адаптер	1
4	T77613	Уплотнительное кольцо	2
5	AT167553	Гидравлический хосе-фабрикат	1
6	38H1435	Угловой штуцер штуцер	1
7	R28782	Уплотнительное кольцо	1
8	19M7790	Винт	2
9	24M7226	Шайба	2
10	T174599	Пластина	1
11A	AT223537	Выключатель	1
11B	AT162096	Выключатель	1
12	T77858	Уплотнительное кольцо	5
13	R26287	Уплотнительное кольцо	1
14	38H1194	Адаптер	2
15	R29936	Уплотнительное кольцо	3
16	T158047	Адаптер	1
17	AT208704	Клапан	1
18	T76938	Уплотнительное кольцо	6
19	38H1180	Адаптер	3
20	U13639	Уплотнительное кольцо	3
21	19M7944	Винт	2
22	AT211472	Масляный линия	1
	AT223008	Шланг	1
23	AT211471	Масляный линия	1
	AT223056	Шланг	1
24	AT210267	Масляный линия	1
25	AT210268	Масляный линия	1
26	4354756	Информационная табличка	2
27	4412786	Информационная табличка	1
28	AT210078	Гидравлический хосе-фабрикат	1
29	38H1164	Адаптер	1
30	19M7804	Винт	4
	19M7786	Винт	4
31	AT158971	Гидроаккумулятор	1
	AT161527	Уплотнение комплект	1
	AT161528	Клапан	1
	T146481	Колпачок	1
32	24M7296	Шайба	4
33	T146490	Хомут	2
34	14M7400	Блокировка гайка	4
35	AT208924	Комплект	1
36	AT223648	Штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX150-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
